硬膠一般指 ABS、PC、PA、POM、PP 等剛性工程塑料，制品成型后硬度高、剛性強，脫模形變余量?。卉浤z多指 TPE、TPU、硅膠等彈性體材料，材料質地柔軟、彈性大、摩擦系數高，極易粘模、拉伸變形。兩類材料物理特性差距大，在型腔收縮、澆口排氣、脫模機構、分型封膠、表面處理等方面設計邏輯完全不一樣，直接套用硬膠模具結構生產軟膠件，容易出現粘模、拉裂、產品變形、飛邊過大等批量不良。

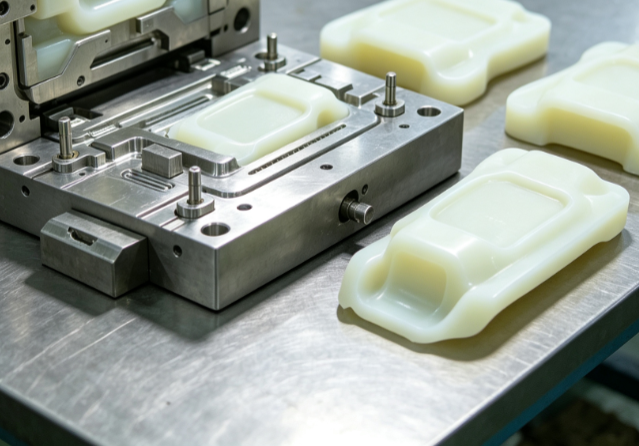

一、型腔收縮率與型腔尺寸設計差異

硬膠收縮率相對穩定，ABS 取 0.4?0.7%，PC 取 0.5?0.7%，POM 取 1.5?2.0%，型腔設計按照材料標準收縮直接補償即可，尺寸波動區間小，尺寸公差更容易管控。軟膠收縮受硬度、注射壓力、保壓、產品壁厚影響波動很大，TPE、TPU 收縮范圍普遍 0.8?2.5%，硅膠收縮可達 1.0?3.0%，硬度越低收縮波動越大，不能直接照搬標準收縮數值，前期需要預留修模余量。軟膠產品壁厚變化會明顯改變收縮，厚壁位置收縮會顯著放大，型腔加工優先保證壁厚均勻，避免局部厚薄差過大帶來尺寸漂移。硬膠型腔公差可以做到 ±0.02~0.03mm，軟膠受材料彈性回彈影響，整體公差要適度放寬，過嚴的公差設定實際生產很難達成。

二、澆口、流道與排氣系統設計差異

硬膠澆口形式選擇范圍廣，點澆口、側澆口、潛澆口、大水口都可以使用，潛澆口可以實現自動斷澆口，小澆口依靠剪切完成充模。軟膠韌性極強，潛澆口很難自動剪斷，斷口容易拉扯拉絲，盡量少用潛澆口，優先選用側澆口、扇形澆口，澆口截面適當放大，降低剪切應力，減少澆口位置撕裂發白。軟膠熔體粘度差異大，部分軟膠流動性好，流道截面不宜過大，防止產生過多流道廢料；高硬度 TPU 粘度偏高，流道要放大保證充模順暢。排氣方面硬膠排氣深度一般 0.02?0.03mm，軟膠極易跑飛邊，排氣槽深度需要收窄到 0.008?0.015mm，排氣槽寬度加大，依靠加寬不加深的思路排出氣體，既避免燒焦困氣，又抑制溢膠飛邊。軟膠料流末端、鑲件縫隙位置都要增設排氣，彈性材料困氣燒焦后修復難度更高。

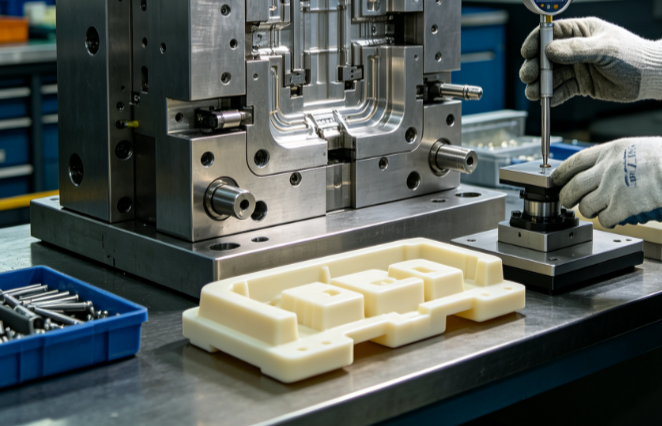

三、分型封膠、鑲件滑塊結構設計差異

硬膠模具分型面封膠面寬度按常規設計，鑲件、滑塊配合間隙取常規塑膠間隙 0.015?0.025mm 即可。軟膠材料流動性好，極易擠進細小縫隙，分型面需要加寬封膠面，減少逃料槽，鑲件、滑塊配合間隙要收窄至 0.005?0.012mm，防止膠料鉆入縫隙形成難以清理的薄飛邊?；瑝K倒扣結構上，硬膠可以做強制脫模，允許一定量強行頂出形變；軟膠雖然本身可以形變，但強制脫模容易出現產品拉傷、撕裂、倒扣位拉長變形，倒扣尺寸偏大時不建議直接強脫，優先采用滑塊、斜頂機構。斜頂設計要加大導向配合長度，減少晃動，斜頂與模仁間隙嚴格控制，避免跑膠。軟膠模具盡量減少零散細小鑲件，鑲件越多，縫隙越多，飛邊風險越高。

四、脫模頂出系統設計差異

硬膠制品剛性好，可以使用小直徑頂針，頂出受力集中也不容易變形，頂針布置優先選筋位、壁厚位置。軟膠產品質地柔軟，單點小面積頂出會造成頂穿、頂凹、產品拉伸變形，需要增大頂出受力面積，多用扁頂、頂塊、推板頂板整體頂出，分散頂出力，減少局部壓強。頂針數量要適當增加，避免局部受力過大。軟膠和鋼材粘附力強，極易粘母模，開模時要保證產品跟隨公模，必要時增加母模剝料機構、母模頂出，或者做倒扣拉料結構把產品留在動模。脫模斜度相比硬膠適當加大，外觀面內斜外斜適度放大 1?2°，降低脫模摩擦阻力，防止表面拉傷。軟膠模具不適合細小頂針，頂針直徑過小容易把軟膠產品頂穿。

五、模具鋼材、表面處理與冷卻溫控差異

硬膠模具根據產品要求選用 P20、718H、S136，常規拋光即可，部分耐磨需求做氮化處理。軟膠極易粘模，模仁鋼材優先選用 S136 等鏡面耐腐蝕鋼，拋光等級要更高，表面避免刀紋劃痕，粗糙表面會增大粘模概率?？梢宰鰭伖?、啞光蝕紋，不建議做普通氮化，氮化后表面微孔反而更容易粘附軟膠殘料；量產粘模嚴重時可以選用特氟龍涂層，降低脫模阻力，但涂層要做好防護，避免磕碰磨損。冷卻方面硬膠重點控制冷卻效率，水路盡量靠近型腔加速冷卻；軟膠冷卻速率不能過快，冷卻過快產品內部容易產生內應力，出現后期收縮變形，水路距離型腔適當拉大，模溫相比硬膠適度提高，保證產品均勻冷卻。

總結

 硬膠模具設計側重點在于充模效率、尺寸精度與復雜結構實現，脫模依靠產品自身剛性完成；軟膠模具設計核心圍繞抗粘模、防飛邊、防頂穿拉傷展開，收縮波動大、配合間隙嚴苛、頂出需要大面積受力是最主要難點。澆口盡量規避潛澆口，排氣遵循寬而淺，配合間隙收窄，頂出機構優先推板、頂塊，鋼材與表面處理降低材料粘附力。硬膠模具結構不能直接照搬用于軟膠，前期結合軟膠硬度評估倒扣脫模方式，預留修?？臻g，才能減少試模階段的各類不良，保障穩定量產。
