標準樣條測試模具是塑料、高分子材料力學性能檢測的核心工裝，其尺寸精度、加工質量直接決定拉伸、沖擊、彎曲等測試數據的準確性與重復性。模具加工與裝配的標準化，能夠有效規避尺寸偏差、表面缺陷、結構錯位等問題，保障試樣成型質量符合 ISO、GB/T、ASTM 等行業標準。為規范模具生產加工流程，統一尺寸參數與工藝要求，保障材料性能檢測結果真實可靠，現將標準樣條測試模具的尺寸規范、加工工藝、質量驗收要求詳細說明如下。

一、模具核心尺寸規范要求

標準樣條模具尺寸需嚴格對標主流檢測標準，區分拉伸、沖擊、彎曲三類常用模具，精準把控基準尺寸與公差范圍，杜絕參數偏差導致的測試誤差。

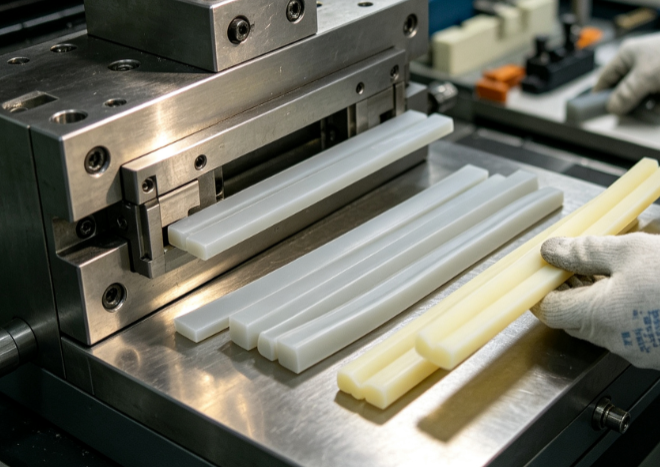

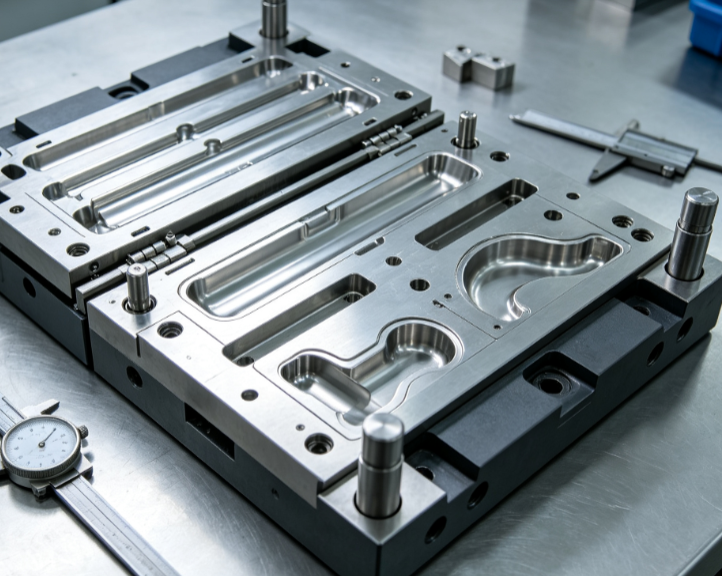

拉伸樣條模具以國標 1BA 型啞鈴樣條為核心標準，模具型腔總長、標距段長度、平行段寬度及厚度為關鍵控制尺寸。常規型腔厚度標準為 4.0mm、3.2mm，寬度 10.0mm，標距長度 50mm，端部過渡圓弧半徑 76mm，關鍵成型尺寸公差嚴格控制在 ±0.02mm，整體外形尺寸公差不超過 ±0.05mm。多腔拉伸模具各型腔同位尺寸偏差需≤0.1mm，保證不同型腔成型試樣參數統一。

沖擊樣條模具重點管控缺口結構尺寸，常規試樣總長 80mm、寬度 10mm、厚度 4mm，標準缺口角度 45°、缺口底圓弧半徑 0.25mm，缺口剩余厚度 8.0mm，所有缺口參數公差不得超過 ±0.05mm。缺口部位禁止后期手工打磨修正，避免應力集中不均，影響沖擊強度測試結果。

彎曲樣條模具適配三點彎曲測試標準，常規型腔尺寸長 80mm、寬 10mm，厚度分為 3.2mm、6.4mm 兩種規格，型腔平面度誤差≤0.02mm，平行度偏差控制在極小范圍，確保試樣受力均勻，規避彎曲測試數據偏移。同時，所有模具分型面貼合精度需達標，飛邊厚度≤0.2mm，無溢料、缺料等成型缺陷。

二、模具材質與結構加工要求

模具材質和結構加工精度是保障尺寸穩定性與使用壽命的基礎，需選用高性能模具鋼材，嚴格遵循標準化加工流程，保障模具剛性與成型穩定性。

1、材質選用要求

模具型腔、型芯核心部件優先選用 S136H 鏡面耐蝕模具鋼或 H13 熱作模具鋼，經調質熱處理，硬度穩定在 HRC48?52，具備耐磨、防銹、抗變形特性，可滿足 50 萬次以上成型使用壽命。模架、導柱、定位銷等輔助部件采用優質碳素結構鋼，整體結構剛性充足，長期開合模無松動、無變形。

2、精密加工工藝要求

模具加工采用精細化分步工藝，先通過 CNC 粗加工預留 0.1mm 加工余量，控制基礎尺寸公差 ±0.05mm；再采用電火花成型半精加工，優化型腔曲面與過渡結構，降低表面粗糙度；最后通過油石、砂紙搭配鉆石研磨膏逐級精拋，型腔表面粗糙度 Ra≤0.2μm，達到鏡面效果，保障試樣表面光滑、脫模順暢。

3、裝配結構要求

模具裝配需保證導柱、導套滑動順暢，無卡滯、無異響，開合模定位精準，無錯模偏差。頂出機構受力均勻、動作平穩，頂出位置精準，可完整頂出試樣且不造成變形、劃傷。所有緊固螺絲、定位銷鎖緊牢固，長期使用無松動，保障模具成型精度穩定性。

三、模具表面處理與質量驗收要求

表面處理質量決定試樣外觀與成型效果，標準化驗收是把控模具成品質量的最后關卡，需嚴格落實表面處理與全維度檢測驗收規范。

1、表面處理規范

模具成型型腔、型芯需無刀紋、麻點、劃痕、毛刺，邊角做鈍化處理，無尖銳棱角。非成型表面采用發黑、鍍鉻防銹處理，提升模具耐腐蝕性，適配長期倉儲與生產環境。沖擊模具缺口、拉伸模具圓弧過渡區等關鍵細節需拋光順滑，無加工殘留缺陷，保證試樣應力分布均勻。

2、成品驗收標準

模具加工完成后，需開展尺寸、外觀、試模三項驗收。尺寸驗收采用高精度卡尺、千分尺、投影儀檢測，所有關鍵尺寸、公差必須符合標準要求，超差產品一律返工。外觀驗收確保無變形、銹蝕、裂紋、加工缺陷。試模驗收需連續試模 20 模以上，成型試樣無氣泡、縮痕、飛邊、變形，尺寸一致性達標，測試數據偏差符合行業規范。同時，模具需標注型號、適配標準、制造日期，配套完整圖紙與試模記錄存檔交付。

總結

標準樣條測試模具的質量管控核心在于尺寸精準化、加工標準化、驗收規范化，尺寸公差、材質性能、加工工藝、表面處理、裝配精度共同決定了模具成型質量與測試可靠性。嚴格遵循各類樣條模具的尺寸規范，落實精密加工與表面處理要求，嚴把成品驗收關口，能夠有效保障成型試樣符合國標、國際標準，最大限度降低試驗誤差，提升材料力學性能檢測數據的真實性、準確性與重復性，為新材料研發、產品質量檢測、行業標準化測試提供可靠的工裝支撐。
