PLA 材料熱穩定性較差，熔點區間狹窄，熔融溫度普遍介于 155℃~175℃，在料嘴、主流道位置極易快速降溫凝固形成冷料硬塊，冷料一旦被帶入型腔，會造成產品熔接強度下降、氣孔、銀絲、脆裂等缺陷，同時硬塊堵塞澆口還會引發缺料、注塑壓力異常。不同于 ABS、PP 等通用塑料，PLA 冷卻固化速度快、低溫下質地堅硬易碎，常規普通冷料井結構無法充分截留冷料，因此需要針對性設計料口防冷料結構，結合保溫、蓄熱、截留、導流多重結構，阻攔料頭冷料進入產品型腔，適配 PLA 可降解塑料注塑成型生產。

一、主流道加長蓄熱式冷料井基礎結構

傳統球形冷料井深度較短，PLA 低溫冷料成型速度快，容易沖破球窩進入分流道，加長蓄熱冷料井將主流道底端冷料井深度增加至 8mm~12mm，直徑為主流道大端直徑的 1.5 倍，整體做成倒置圓筒樣式，底部保留半徑 2mm 的球形凹槽。注塑射膠初期最先射出的低溫冷料會直接沉入加長冷料井內部，后續高溫熔融 PLA 原料持續注入，依靠自身溫度包裹井內冷料，延緩冷料固化速度，避免冷料被料流裹挾向前推進。冷料井側壁做 0.5° 脫模斜度，方便開模時冷料整體跟隨主流道凝料拉出，不會殘留碎料在流道內部造成后續注塑混料。針對薄壁 PLA 一次性餐盒、降解包裝袋模具，冷料井底部增設一根直徑 2mm 的小頂針，開模瞬間頂出冷料結塊，防止冷料斷裂殘留于流道造成持續性不良。整套結構依附定模主流道襯套布置，無需改動型腔結構，改造成本低，適配大部分中小型 PLA 注塑模具。

二、加熱型主流道襯套保溫結構，從源頭避免冷料生成

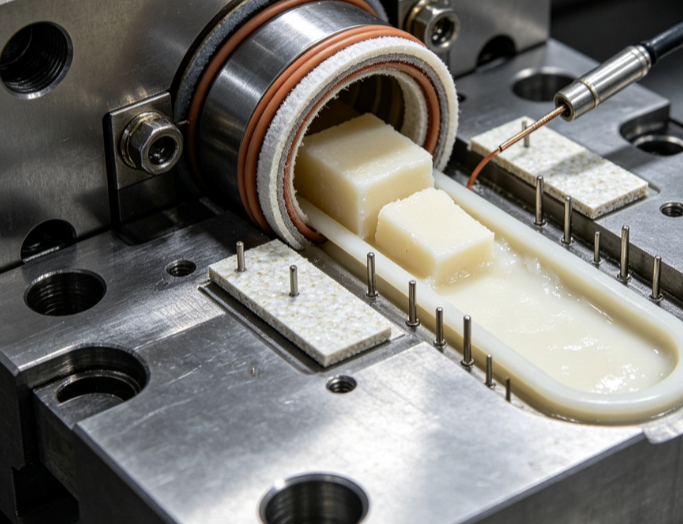

PLA 冷料產生的核心源頭在于注塑機料嘴與模具主流道接觸位置散熱過快，在主流道襯套外壁加裝環繞式電熱圈與熱電偶測溫結構，構成恒溫保溫襯套，將襯套溫度穩定控制在 160℃~165℃，與 PLA 熔融溫度保持一致，消除料嘴交接處的溫度差，從根源減少熔融樹脂遇冷凝固。電熱圈緊貼襯套外壁包覆完整，外側包裹硅酸鋁隔熱棉，防止熱量散失傳導至定模板造成模板受熱變形。襯套內壁做拋光處理，粗糙度控制在 Ra0.8 以內，降低 PLA 熔體粘附概率，杜絕樹脂滯留內壁長時間受熱降解碳化。襯套與料嘴采用球面貼合方式，貼合面加工耐磨氮化層，避免間隙進風帶走熱量形成局部冷區。采用保溫襯套搭配冷料井的組合形式，既能防止主流道內部產生冷料，即便少量冷料生成也可被底端冷料井截留，兼顧防冷料與防止 PLA 高溫分解兩種需求，多用于 PLA 餐具、醫用降解耗材等高外觀、高強度產品模具。

三、分流道末端分支式冷料滯留槽布局

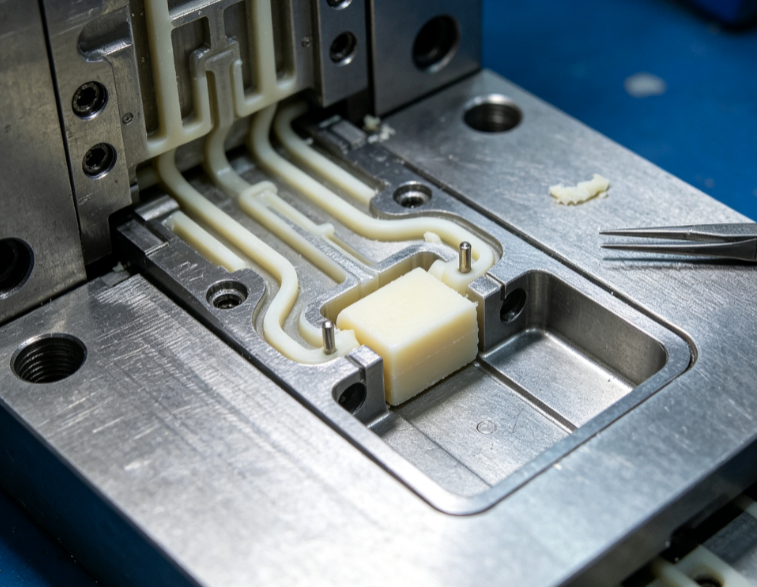

多腔 PLA 模具分流道各個支路末端，單獨開設獨立小型冷料滯留槽，槽體長度 5mm、寬度等于分流道寬度、深度 3mm，每一條分流道末端都對應一處滯留槽。注塑初期低溫冷料順著分流道最先抵達槽位并滯留其中，中后期高溫料流經分流道進入型腔成型產品，實現冷熱熔體分離。滯留槽朝向型腔一側設計 0.1mm 薄筋隔斷結構，高溫料可以正常沖破薄筋流入型腔，已經凝固的冷料硬塊無法穿過薄壁結構，被永久攔截在滯留槽內部。滯留槽全部布置在廢料流道區域，成型后跟隨流道凝料一同去除，不會在成品表面留下痕跡。多腔模具排布時滯留槽統一朝向模具中心方向，保證各個型腔進料溫度均勻，避免部分型腔混入冷料出現產品品質參差不齊的問題，該結構廣泛用于 PLA 一次性刀叉、降解塑膠外殼一出多腔模具。

四、料口限流緩沖與隔熱層輔助防冷料結構

在主流道與分流道銜接位置設置錐形限流緩沖段，緩沖段入口直徑大于出口直徑，形成漸縮導流結構，減緩熔體流動速度，讓初期低溫冷料在緩沖區域短暫停留沉降，高溫熔體有序平穩輸送至各個澆口。定模模板與主流道襯套之間加裝厚度 2mm 的云母隔熱墊片，隔絕定模板常溫金屬吸收主流道熱量，避免襯套周邊溫度下降誘發樹脂冷卻結塊。點澆口 PLA 模具無法布置加長冷料井，就在澆口對應的動模鑲件位置制作凹型冷料儲存坑，射膠初期冷料落入坑內儲存，正常成型階段高溫熔體從儲存坑上方流經澆口進入型腔，每次開模頂出流道凝料時一并帶出坑內冷料。針對高速自動化量產模具，可在主流道附近增加小型熱風循環氣道，停機間隙通入 160℃熱風維持料口溫度，防止停機過程主流道內 PLA 凝固結塊，解決頻繁啟停生產時冷料頻發的問題。

五、結構配套工藝與模具養護規則

防冷料結構想要長期發揮作用，需要匹配 PLA 成型工藝與日常維護標準，保溫襯套溫度不得超過 170℃，防止 PLA 長時間高溫受熱發生分解發黃、變脆；每次停機超過 15 分鐘，需要將料筒、主流道襯套溫度下調至 140℃保溫，避免物料降解。生產過程每兩小時抽查一次主流道凝料形態，若凝料斷面出現發白硬塊，說明冷料井截留效果下降，及時拆解清理滯留槽內部堆積的固化碎料。冷料井、滯留槽內壁出現掛料碳化層時，采用專用銅制刮刀清理，禁止硬質刀具劃傷拋光面，避免劃痕滯留 PLA 物料反復受熱碳化形成黑點冷料。模具設計階段所有防冷料結構均做獨立鑲件結構，后期磨損、積料嚴重時單獨更換鑲件，不用整體拆解模具，降低維修停工時長。

總結

PLA 模具料口防冷料體系采用源頭保溫、中段截留、末端收納的多層防護思路，依靠加熱保溫主流道襯套減少料口熱量流失，避免熔融 PLA 提前冷卻形成冷料，再利用加長蓄熱冷料井、分流道末端滯留槽捕捉已經生成的冷料，搭配限流緩沖結構阻攔冷料流向型腔，解決 PLA 凝固速度快極易產生冷料的成型痛點。和普通塑料冷料結構相比，PLA 專用結構著重增加保溫隔熱設計，同時控制溫度區間規避材料高溫降解，既可以杜絕冷料混入產品引發斷裂、銀絲不良，又能保障可降解材料本身性能不被破壞。完整應用這套料口防冷料結構，能夠有效提升 PLA 注塑產品成型良率，適配降解餐盒、一次性包裝、醫用降解耗材等產品連續量產，減少因冷料缺陷帶來的報廢損耗。
