模具鑲件是精密模具的核心組成部件，主要用于模具型腔、型芯、邊角成型等關鍵位置，具備便于加工、維修更換、降低模具制造成本的優勢。過盈配合是模具鑲件最常用的固定裝配方式，依靠鑲件與模仁裝配后的彈性形變產生抱緊力，實現無螺絲、無卡扣的穩固固定。過盈配合的公差精度直接決定模具裝配精度、生產穩定性和產品成型質量，公差過小易導致鑲件松動、移位、跑披鋒，公差過大則會造成鑲件壓裂、模仁變形、裝配不到位等問題。

一、鑲件過盈配合基礎公差數值標準

過盈量是公差控制的核心指標，需根據鑲件材質、尺寸規格、模具類型劃分精準公差區間，杜絕統一公差帶來的質量隱患，適配不同模具的受力與工作工況。

普通鋼材材質的常規精密鑲件，是塑膠模具、小型沖壓模具的主流配件，標準過盈量控制在0.003mm-0.008mm。其中小型微型鑲件（尺寸≤20mm）取偏小值 0.003-0.005mm，避免壓裝開裂；中型鑲件（20-100mm）取 0.005-0.008mm，保證抱緊穩定性。硬質合金、高硬度合金鑲件硬度高、脆性大，過盈量需適當放大，標準控制在0.010mm-0.015mm，既能滿足固定需求，又可規避裝配擠壓碎裂問題。

針對模具結構位置差異，動模與定模鑲件公差需差異化管控。動模長期承受開合模沖擊、頂出震動，過盈量嚴格控制在 0.005-0.008mm，防止長期震動松動；定模受熱輻射影響更大，成型過程熱脹形變明顯，過盈量微調至 0.003-0.006mm，避免高溫狀態下應力堆積導致模仁變形。所有過盈配合面粗糙度需控制在 Ra≤1.6μm，粗糙度過大會降低貼合精度，影響過盈抱緊效果。

二、不同工況下公差修正與適配標準

模具工作環境、受力強度、溫度條件不同，需對基礎公差進行微調，適配高壓、高溫、高頻工作場景，保障長期使用穩定性。

1. 高溫高壓工況公差修正

針對壓鑄模具、高射速注塑模具，工作溫度長期高于 80℃、成型壓力大于 150MPa，鑲件受熱形變與受力形變幅度大，需縮小過盈公差區間，控制在0.003-0.006mm。同時取消極限過盈值，避免高溫下應力疊加造成鑲件開裂、?？鬃冃?，防止模具量產中出現尺寸偏移。

2. 大型異形鑲件公差修正

尺寸大于 100mm 的大型鑲件、異形不規則鑲件，受力面積大、形變范圍廣，基礎過盈量統一調整為0.006-0.010mm。異形鑲件需分區管控公差，直線貼合面取標準過盈，圓弧、拐角貼合面減小 0.002mm 過盈量，規避局部應力集中。

3. 高頻運動模具公差修正

連續沖壓模、高速精密注塑模等高頻開合模具，鑲件長期承受往復沖擊，公差需取中值管控，杜絕極限公差。過盈量穩定控制在 0.005-0.007mm，平衡固定強度與裝配安全性，避免長期疲勞震動引發鑲件松動脫落。

三、過盈配合加工與裝配管控要求

精準的公差數值需配套規范的加工、裝配、檢測工藝，才能真正落地公差標準，消除人為加工誤差與裝配偏差。

加工環節需采用高精度設備，鑲件與模孔配合面統一使用精密磨床、慢走絲、坐標鏜床加工，杜絕普通銑床、粗加工設備加工配合面，保證尺寸精度一致性。加工過程嚴格按照公差下限加工鑲件外徑、上限加工模孔內徑，預留標準過盈量，禁止超差加工。同時做好去毛刺、倒角處理，裝配端口預留 1° 導入斜度，防止壓裝過程刮傷配合面，破壞公差精度。

裝配環節采用低溫冷凍鑲件、常溫?？椎膲貉b工藝，禁止暴力敲擊裝配。小型鑲件采用精密壓力機勻速壓入，壓入速度控制平穩，避免瞬間沖擊力造成形變；大型鑲件采用分段壓裝方式，壓裝后靜置 24 小時，釋放裝配應力。裝配后需檢查鑲件平整度、垂直度，確保無偏移、無凸起、無開裂。

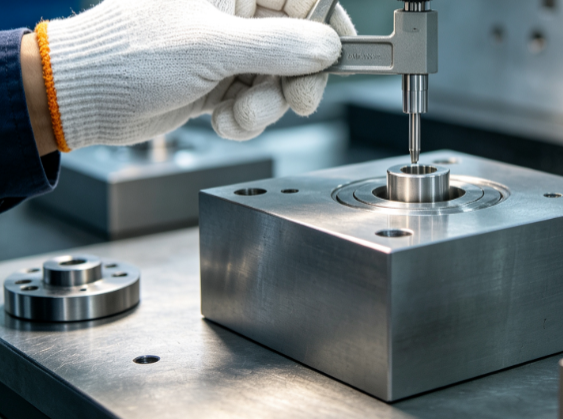

檢測環節實行全檢制度，使用千分尺、內徑量表、三坐標測量?jī)x檢測配合尺寸，過盈量超差 0.002mm 以上的配件禁止裝配使用。同時建立公差臺賬，對每批次鑲件尺寸、過盈數據、裝配工況進行記錄，實現質量追溯。

四、公差異常問題整改標準

針對生產中常見的過盈公差異常問題，制定標準化整改方案，快速解決質量隱患。過盈量過小導致鑲件松動，需拆解鑲件，對配合面做微鍍硬鉻處理，微調尺寸補足過盈量后重新裝配；過盈量過大無法壓裝或壓裝變形，需精磨鑲件外徑，修正至標準公差區間，嚴禁強行裝配。若?？仔巫儗?dǎo)致公差失衡，需對?？仔弈ァ㈣偧淠ヅ鋵?duì)，保證貼合精度。

總結

模具鑲件過盈配合公差控制是模具精密制造與量產穩定的核心環節，核心管控邏輯為按材質定基礎公差、按工況調適配公差、按工藝保公差落地。常規鋼件、合金件區分管控基礎過盈量，動定模、高低溫、大小結構差異化微調公差，同時通過標準化加工、裝配、檢測流程，杜絕公差超差問題。嚴格落實本公差控制標準，可有效規避鑲件松動、開裂、模具變形、產品披鋒等缺陷，大幅提升模具裝配精度、使用壽命和量產穩定性，適配各類精密模具的生產制造需求。
