嵌件注塑廣泛應用于安防外殼金屬螺母預埋、醫療五金嵌件、電子端子注塑成型場景，溢料是高頻不良缺陷，熔融塑膠順著嵌件與模具配合間隙滲入螺紋孔、嵌件端面，會造成螺母擰不動、端子導通異常、產品外觀毛刺過多等問題。定位槽不單起到固定嵌件、防止注塑受壓偏移的作用，更是阻斷塑膠竄料溢出的關鍵結構，設計時需要結合嵌件外形、材質熱膨脹系數、注塑壓力、配合間隙綜合設定尺寸結構，形成標準化設計準則。

一、定位槽基礎分型布局與封膠邏輯設計

定位槽整體分為承載基座槽與外圍封膠擋槽兩個部分，嵌件主體放置在基座槽內部，外圍環繞一圈封閉式封膠槽，完整包裹嵌件與塑膠結合的交界位置，杜絕熔融塑料順著嵌件外壁向外溢出。嵌件完全埋入塑膠內部的全包式結構，封膠定位槽開設在動模型芯一側，注塑時嵌件被牢牢壓合在定位槽內；半外露嵌件結構，定位槽分別布置于動模、定模兩側，合模后上下定位槽合攏夾緊嵌件外緣，結合面設置環形封膠線。嚴禁將封膠定位槽開設在塑膠成型型腔內部，一旦槽體和產品膠位連通，熔融塑料會直接涌入定位槽形成大面積披鋒。定位槽中心線需要和嵌件同軸度保持在 0.01mm 以內，避免嵌件偏心導致局部間隙變大產生溢料，圓形螺母類回轉體嵌件采用環形定位槽，方形、矩形金屬端子則采用矩形閉環定位槽，異形不規則嵌件依照外形輪廓復刻定位槽形狀，保證各處封膠寬度均勻一致。

二、定位槽配合間隙分級尺寸標準

間隙大小是決定溢料與否的核心指標，按照嵌件材質分為金屬嵌件與塑膠嵌件兩套間隙標準，常溫下金屬嵌件定位槽單邊配合間隙控制在 0.005mm~0.015mm，黃銅、鋼質螺母取 0.005~0.01mm，鋁制嵌件熱膨脹系數偏大，間隙放寬至 0.01~0.015mm，既可以合模壓緊嵌件避免移位，又能預留微量熱膨脹空間，防止高溫?cái)D壓導致嵌件變形。塑膠材質預埋嵌件受熱膨脹幅度更高，單邊間隙設定 0.02mm~0.03mm。定位槽深度依照嵌件外露高度而定，嵌件埋入膠層深度大于 2mm 時，定位槽深度比嵌件嵌入高度多出 0.1mm，保證嵌件完全落座槽底，端面貼合無懸空縫隙；嵌件外露端面需要平整露出產品表面時，定位槽底面增加一圈 0.2mm 寬的承壓封膠面，壓緊嵌件端面封堵縫隙。定位槽轉角全部加工 R0.2 圓角，避免尖角產生應力造成模具崩角，同時防止嵌件邊角卡滯難以脫模。對于 M2~M6 常用預埋螺母，環形定位槽封膠寬度統一設定 1.2mm，大規格 M8 以上螺母封膠寬度增至 1.8mm，依靠封膠面承受注塑壓力，阻斷塑膠竄入螺紋內部。

三、斷料槽（溢料收納槽）結構配套設計

單純依靠精密間隙只能抑制大部分溢料，高壓高速注塑工況下微量塑膠依然會滲入嵌件縫隙，因此在定位槽封膠外側增設環形斷料槽作為備用防護結構。斷料槽開設在定位槽外圈位置，槽深 0.3~0.5mm、槽寬 0.8~1.2mm，槽體與定位封膠面之間預留 0.1mm 薄壁隔斷，滲入間隙的少量塑膠會先進入斷料槽冷卻固化，形成細小膠粒留存槽內，無法繼續向外蔓延至產品外觀面或是嵌件螺紋孔。斷料槽底部做微小斜度脫模角度，方便開模后人工清理積存的溢料，量產上萬模之后槽內堆積膠屑只需用氣槍吹掃即可清理干凈，無需拆解模具。多層防護結構依次為嵌件外壁→精密定位封膠間隙→斷料收納槽→產品型腔，形成兩級阻攔結構，高壓注塑場景下安防鋁嵌件、厚壁螺母嵌件都必須增設斷料槽，低壓慢速注塑的薄壁小件嵌件可酌情省略。

四、針對不同嵌件形態的差異化定位槽方案

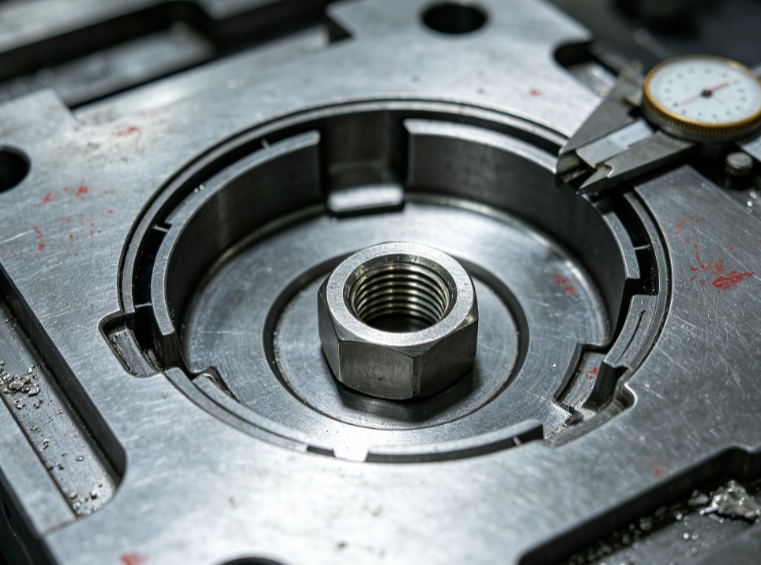

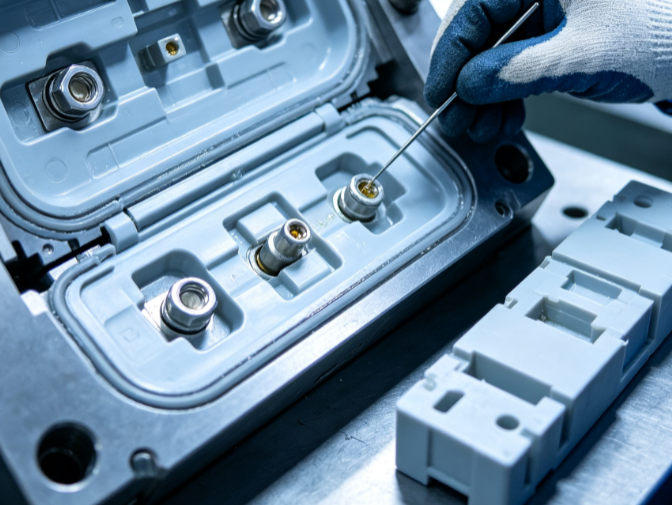

螺紋螺母類嵌件最容易出現塑膠溢入螺紋造成鎖止失效，這類螺母定位槽在貼合螺母端面的位置增加一圈環形凸臺，凸臺壓緊螺母上端面完全封堵螺紋入口，螺母下端依靠型芯定位柱插入內孔定心，上下雙向定位杜絕傾斜溢料，禁止只用單側型芯定位螺母，螺母歪斜會直接造成一側間隙偏大竄料。片狀金屬端子嵌件細長易變形，定位槽采用分段式夾持結構，端子首尾兩端設置定位卡槽，中間懸空不接觸槽壁，防止合模擠壓端子彎曲，卡槽位置單獨收緊間隙至 0.005mm 阻斷溢料。管狀、套筒類嵌件內外壁都存在溢料風險，外壁布置環形定位封膠槽，內壁搭配定位芯軸配合封膠，芯軸外壁與嵌件內孔單邊間隙控制 0.008mm，內外雙向封膠避免塑膠從內外兩處縫隙侵入。帶臺階的異型嵌件，臺階面直接作為封膠承壓面，模具對應位置貼合臺階面加工定位槽，利用嵌件自身臺階實現密封，省去額外加寬封膠結構。

五、定位槽模具加工與量產維護規范

定位槽屬于精密封膠部位，型腔加工采用高速 CNC 精光之后進行鏡面拋光，表面粗糙度控制在 Ra0.4 以內，避免槽壁粗糙掛料產生積料進而撐開間隙引發溢料。定位槽封膠面區域模具鋼材做氮化耐磨處理，長期量產反復壓緊嵌件不易磨損塌陷，一旦封膠面出現磨損凹陷，間隙變大就會持續性發生溢料不良。日常生產管控階段，每兩千模停機檢查定位槽與斷料槽內部積膠情況，及時清理固化膠屑；當嵌件出現放置偏移、磨損變形時及時更換嵌件，防止嵌件變形破壞封膠間隙。模具設計階段在定位槽周邊預留吹氣氣道，每次開模完成后通入干燥壓縮空氣清理斷料槽殘留溢料，實現自動化清料，適配自動化嵌件埋入注塑生產線。模具裝配階段使用紅丹配模檢測定位槽封膠面貼合率，貼合面積達到 98% 以上方可試模，局部出現紅丹缺失的位置進行研磨修整，消除間隙漏洞。

總結

嵌件注塑定位槽的設計本質是構建分級封膠阻隔體系，依靠精密配合定位槽實現主要封膠防溢效果，搭配外圍斷料槽收容微量竄入的塑膠，再根據螺母、端子、管狀等不同嵌件形態調整定位夾持方式，從結構上解決嵌件偏心、間隙過大帶來的溢料問題。尺寸層面嚴格管控定位槽單邊間隙、封膠寬度與槽體深度，兼顧嵌件定心精度、熱膨脹余量和封膠密封性，加工環節做好定位封膠面拋光耐磨處理，配合量產定期清槽維護，能夠大幅降低嵌件螺紋堵膠、端子披鋒、外觀溢料等不良。整套規范適配自動化嵌件注塑量產模式，既可以保證嵌件注塑后的同軸度、粘接牢固度，又能長期穩定控制溢料缺陷，廣泛適配安防預埋螺母外殼、電子連接器、醫療五金嵌件注塑模具的開發設計。
