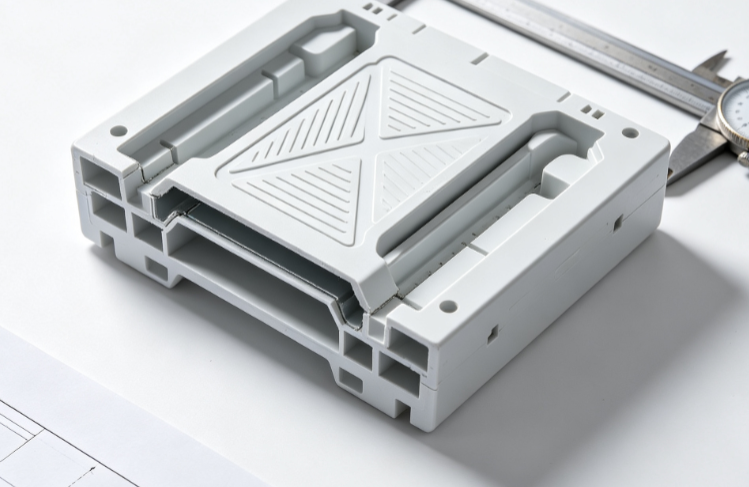

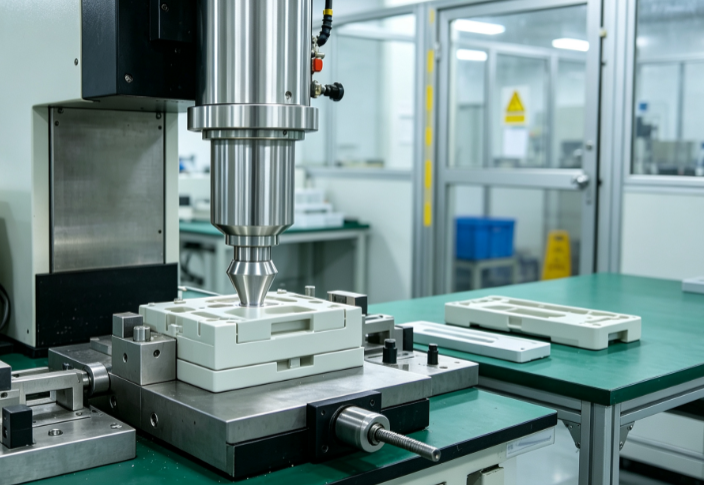

超聲線又稱導熔筋、能量筋，依靠超聲振動摩擦生熱實現塑膠熔接，焊接余量包含超聲筋熔接干涉量、止口配合間隙、軸向壓合預留量三類關鍵尺寸，余量取值直接決定焊縫強度、密封性與外觀良率。余量過小會出現熔接不足、虛焊漏氣，余量偏大則溢膠嚴重、殼體受超聲振動開裂，結合消費電子、新能源殼體、家電塑膠件量產工況，搭建分級余量設計規范，適配不同材質、密封等級、結構形式的塑膠焊接場景。

一、基礎焊接干涉余量核心規范

焊接干涉余量是超聲筋被壓熔的有效熔接高度，也是預留的核心焊接余量，常規三角超聲筋采用單邊干涉預留結構，僅在公模一側布置超聲筋，母端設置平直對接面，防止雙側筋體相互頂死無法充分熔合。通用密封級三角超聲筋頂角設置為 60°，適配 PP、PA、PPS 等結晶塑膠，ABS、PC 非結晶塑膠可采用 90° 頂角，普通產品干涉余量控制在 0.10mm 至 0.15mm，氣密防水殼體上調至 0.15mm 至 0.20mm，普通卡扣非密封外殼下調至 0.08mm 至 0.12mm。超聲筋整體高度為干涉余量疊加安全緩沖高度，壁厚 1.8mm 至 3.0mm 常規塑膠件，筋體總高度 0.6mm 至 0.8mm，根部寬度 0.8mm 至 1.0mm；壁厚 1.2mm 至 1.7mm 薄壁殼體，筋高縮減至 0.4mm 至 0.6mm，干涉余量同步降至 0.08mm，避免超聲振動擊穿薄壁殼體。大平面殼體選用平頂式超聲筋結構，頂部平面寬度 0.3mm 至 0.4mm，干涉余量固定 0.10mm，避免大面積焊接時筋體整體受壓塌陷。超聲筋轉角位置增設 R0.5mm 及以上圓角，轉角處干涉余量保持一致，杜絕直角應力集中引發局部熔接過量、殼體開裂的問題。

二、止口定位配合間隙余量標準

上下殼體依靠凹凸止口完成橫向定位，止口間隙屬于輔助焊接余量，作用是抵消注塑成型公差、裝配偏移，同時預留少量空間容納熔融塑膠，間隙數值按照材質結晶特性區分管控。ABS、PC、PS 非定型塑膠焊接時止口單邊間隙 0.08mm 至 0.12mm，結晶型 PP、PA、POM 塑膠間隙放大至 0.10mm 至 0.15mm，結晶材料熔融速度更快，更大間隙可容納多余熔料，防止溢料外溢。外形尺寸小于 40mm 小型殼體選取間隙下限 0.08mm，長寬超過 80mm 的新能源電池殼體、電控外殼采用 0.12mm 至 0.15mm 大間隙。止口高度設定為殼體壁厚的三分之一，止口內側與超聲筋預留 0.2mm 避空距離，防止止口提前貼合阻礙超聲筋正常熔接。若產品外觀面不允許留存溢膠痕跡，可在止口外側開設環形儲料槽，儲料槽深度 0.25mm、寬度 0.3mm，儲料槽深度等同于美工線預留余量，焊接產生的溢料全部收納至槽內，外觀區域保持潔凈無熔痕。

三、分材質差異化余量取值規則

不同塑膠熔融特性存在明顯差異，焊接干涉余量需要針對性調整，結晶塑料熔點區間窄、熔融后凝固速度快，需要更大干涉余量保障充分熔合，無定型塑膠熔融區間寬泛，余量取值偏小即可達成合格焊接效果。ABS、PC、透明 PS 這類無定型材料，超聲筋干涉余量 0.10mm，筋體高度 0.6mm 至 0.7mm，焊接后焊縫均勻不易發白；玻纖增強 PP、PPS、PA66 結晶工程塑料多用于新能源結構件，干涉余量提升至 0.15mm 至 0.18mm，筋高增至 0.7mm 至 0.9mm，充足熔接余量可以彌補玻纖造成的焊縫強度下降問題；軟質 PE、TPU 塑膠焊接余量控制在 0.18mm 至 0.20mm，依靠更大熔接量保證粘接牢固；亞克力透明件為避免焊接震裂、表面發白，干涉余量嚴格控制在 0.08mm 以內，超聲筋高度不得超過 0.5mm。同種材質焊接可按照標準余量執行，異種材質焊接時，超聲筋布置在熔點更高的塑件一側，干涉余量在原有標準基礎上增加 0.02mm。

四、密封等級與結構對應的余量選型

按照產品密封需求劃分三個等級，匹配不同焊接余量方案，普通防塵外殼采用間斷式超聲筋，筋段長度 8mm、斷開間距 2mm，干涉余量 0.10mm，分段熔接模式能夠減少整體溢膠；IP54 常規防水殼體采用連續閉環超聲筋，整圈無斷點排布，干涉余量 0.15mm，止口間隙 0.10mm，閉環熔接結構能夠阻斷水汽滲入路徑；IP67 高壓氣密殼體采用剪切式超聲焊接結構，軸向壓合余量 0.8mm 至 1.2mm，止口設置 3° 至 5° 斜向剪切壁，單邊剪切余量 0.12mm，依靠剪切融合形成致密密封層，焊接強度可接近塑膠本體強度。長條形焊縫、弧形環繞焊縫殼體，每隔 25mm 預留一處 0.1mm 排氣間隙余量，排出熔接過程密閉空間受熱產生的空氣，避免焊縫內部生成氣泡導致氣密失效。

五、模具注塑階段余量預留管控要求

模具制作階段需要復刻完整焊接余量數值，超聲筋在母模仁一體成型，筋體尺寸公差管控在 ±0.02mm，避免筋體高低不均造成局部虛焊。止口配合面注塑脫模斜度統一取 1°，斜度形成的自然間隙補充焊接余量，無需額外放大配合間隙。針對量產百萬次以上的新能源模具，超聲筋位置鑲嵌 S136 耐磨鑲件，防止長期注塑磨損致使超聲筋高度下降、焊接余量不足。塑件注塑成型后的尺寸公差控制在 ±0.05mm 以內，塑件尺寸超差會改變實際焊接干涉量，容易批量出現焊穿、虛焊交替的不良問題。模具設計階段在超聲筋對應的塑件背部增設加強筋補強，補強筋厚度為主壁厚的二分之一，避免超聲下壓過程殼體背部塌陷，造成有效焊接余量發生變化。

總結

超聲焊接成品良率的核心在于焊接余量的分級匹配設計，干涉余量決定熔接深度與焊接強度，止口間隙余量適配注塑公差并收納溢料，結合塑膠結晶屬性、密封等級靈活調整余量數值，可從結構端規避虛焊、溢膠、殼體震裂、氣密泄漏等批量缺陷。普通外殼采用 0.10mm 標準干涉余量即可滿足使用要求，新能源玻纖結構件、防水氣密殼體需要提升干涉余量并搭配閉環連續超聲筋結構，模具端增設超聲筋耐磨鑲件與背部補強結構，保障量產階段焊接余量長期穩定。整套余量標準契合常規注塑模具開模邏輯，無需增設復雜結構，在焊接品質、外觀效果、模具使用壽命之間實現平衡，可廣泛應用于消費電子、新能源、家電塑膠殼體超聲波焊接生產場景。
