新能源結構件包含電池托盤、動力電池外殼、電機塑膠殼體、電控防護外殼等部件，這類零件大多為大平面薄壁結構，普遍要求高強度、高精度、百萬次量產壽命，部分殼體還需滿足氣密防水要求，整體模具開發標準遠高于普通日用品模具。完整開發流程分為六大階段，全程以模流仿真、壽命管控、氣密精度管控為核心，實現從產品對接至量產運維的閉環管控。

一、立項評審與 DFM 可行性分析

項目啟動初期對接客戶產品圖紙、公差規范、年產量、成型材料、氣密等級等技術要求，技術團隊開展 DFM 可制造性評審，提前識別成型隱患。電池托盤大面積薄壁結構極易冷卻不均產生翹曲，玻纖改性 PP、PPS 材質殼體容易出現浮纖、熔接線強度不足，密封筋位置分型不當會造成后期密封泄漏，這些問題都需要在本階段完成預判。結合年產量劃定模具等級，量產周期超 80 萬模次的型腔選用 STAVAX、S136 不銹鋼，常規量產模具采用 SKD61 熱作鋼。按照產品投影面積核算鎖模力，搭配注塑機模厚參數完成機型匹配，同步編制 DFMEA 失效分析文件，標記缺料、熔接痕斷裂、脫模拉傷等風險點，初步敲定澆口形式、排氣布局、冷卻方案，評審全部通過后正式下發模具設計任務。

二、模具結構設計與模流仿真優化

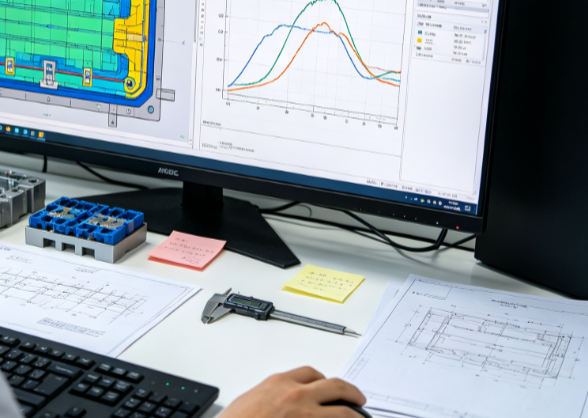

結構設計以尺寸穩定、量產耐久為核心準則，分型面避開產品密封面與外觀區域，電池殼體密封筋插穿位置加裝耐磨鑲件，防止長期合模磨損生成披鋒破壞密封性。大尺寸電池托盤采用熱流道多點進膠均衡料流，小型電控外殼采用普通冷流道控制制造成本，刻意將熔接痕布置在非受力、非氣密的無用區域。冷卻水路采用隨形環繞排布，薄壁區域嵌入鈹銅鑲件加速散熱，改善大平面零件冷卻失衡引發的翹曲變形。頂出系統采用頂針搭配推板復合頂出結構，大面積平板位置增設排氣頂針，配合分型面排氣槽、鑲件配合間隙多重排氣結構，避免玻纖材料注塑時燒焦、產生氣泡。結構建模完成后開展模流分析，模擬填充、保壓、冷卻、翹曲全過程，依據仿真數據調整澆口點位、水路走向、產品預變形補償量，最后輸出零件加工圖紙、標準件明細表與加工 BOM。

三、鋼材選型、加工與熱處理工序

型腔、密封鑲件、頻繁插穿耐磨位選用耐腐蝕不銹鋼或者耐高溫熱作鋼，模架統一使用 S50C 調質鋼板降低成本。毛坯鍛造之后進行球化退火處理，消除鍛造應力、細化晶粒，避免精加工淬火后變形開裂。精加工階段預留 0.06mm 至 0.12mm 熱處理變形余量，加工完成的型腔送入真空熱處理爐處理，成型玻纖材料的型腔硬度控制在 50 至 52HRC，純塑膠高光殼體型腔硬度維持 48 至 50HRC，全程采用兩次高溫回火，規避模具在高溫注塑環境下發生組織轉變與尺寸偏移。熱處理結束做硬度檢測與尺寸復測，變形超差的鑲件做校正處理，耐磨部位額外增加離子氮化強化處理，提升模具耐磨與抗腐蝕能力。

四、模具精密裝配、拋光與封膠處理

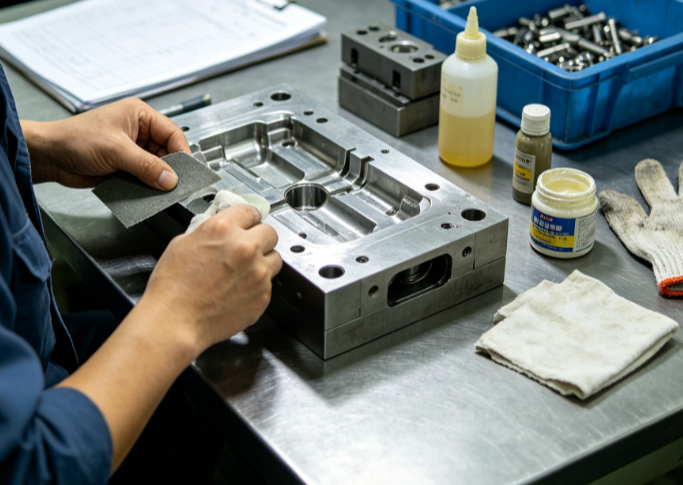

各模仁零件完成 CNC、EDM、線切割加工后進入裝配環節，按照裝配順序預裝模架、鑲件、熱流道組件，裝配過程反復校驗分型面貼合精度、頂出行程、導柱導套配合間隙，密封區域分型面貼合間隙控制在 0.008mm 以內，杜絕量產出現飛邊。外觀型腔按照客戶要求做鏡面拋光或者啞光拋光處理，電池密封筋位置做精細封膠研磨。裝配完畢進行合模試配，反復開合模排查卡頓、鑲件干涉、排氣堵塞等裝配缺陷，確認開合順暢、封膠位置貼合嚴密，即可進入上機試模階段。

五、分段試模、缺陷整改與驗證交付

試模分為初試、整改試模、量產試模三個環節，首次上機主要確認填充狀態、排氣效果、有無缺料燒焦問題，記錄翹曲變形量、熔接線位置等基礎數據。針對翹曲、浮纖、氣密不良、披鋒超標等缺陷逐一整改，調整澆口大小、水路布局、排氣槽深度以及模具預變形量，密封不良則重新研磨封膠面或者優化鑲件配合間隙。缺陷全部解決之后開展連續量產試模，連續注塑 2000 模抽取樣品檢測尺寸、氣密性、外觀狀態，尺寸穩定性、良率達到客戶標準之后，出具試模報告、模具保養規范、注塑工藝參數表，連同模具一并交付客戶。

六、量產階段運維與壽命管控

模具交付后建立周期性保養機制，每注塑 2 萬模拆解清理排氣槽、熱流道流道，對密封鑲件、插穿耐磨位置涂抹專用高溫潤滑脂，定期檢測型腔表面磨損情況，一旦出現輕微拉傷及時拋光修復。針對新能源大批量生產場景，建立模具磨損臺賬，記錄每次保養時間、磨損位置、修復方案，當型腔磨損造成產品氣密不合格、尺寸超差時，更換備用鑲件即可快速恢復生產。整套運維模式能夠延長模具使用壽命，保障新能源結構件長期量產的穩定性，降低批量生產過程中的改模停機成本。

總結

新能源結構件模具開發全程遵循前置規避風險、仿真優化結構、熱處理強化基材、分段試模驗證的邏輯，前期 DFM 評審與模流分析能夠杜絕七成以上后期改模問題，差異化鋼材搭配標準化熱處理兼顧精度與模具壽命，分段試模模式穩步解決翹曲、氣密不良、浮纖等行業常見缺陷。完善的后期運維體系適配新能源工廠大批量連續生產的工況，既可以保證電池殼體、托盤類結構件的尺寸精度與氣密性能，也能夠有效拉長模具服役周期，在模具開發成本、產品品質、量產效率三者之間形成平衡。
