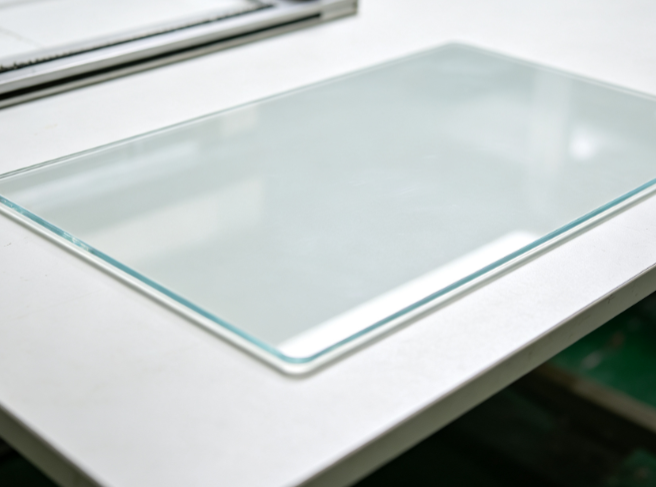

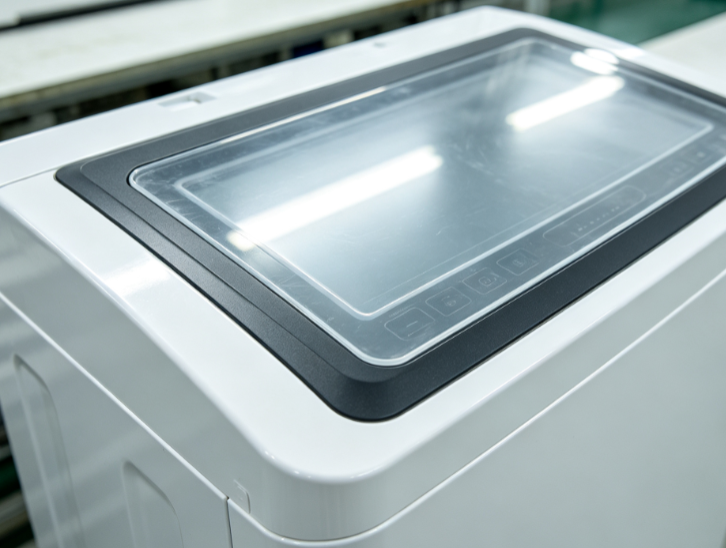

透明家電面板主要采用 PC、PMMA 透明材質，廣泛應用于空調、冰箱、洗衣機觸控視窗及裝飾面板。該類產品為全透光無噴涂外觀結構，表面要求高通透、無流紋、無波浪痕、無年輪狀水波紋，是家電外觀件中成型難度最高、外觀不良最頻發的產品之一。生產過程中最常見的缺陷為澆口放射狀水波紋、料流紊亂波浪紋、局部光影水紋，多數工廠僅依靠調機臨時改善，無法根治復發。水波紋產生核心原理為：塑膠熔體進入型腔時流速不穩、剪切過大、模溫不均、前沿熔體提前冷凝，后續熔料堆疊在凝固皮層上形成層狀波紋，同時困氣、冷料侵入、型腔摩擦不均都會加重紋路缺陷。以下為標準化、可落地的模具端全套改善方案。

一、模具進膠與流道結構優化

1 取消傳統單點小澆口結構，統一更換扇形澆口或平縫澆口，大幅降低熔體進膠剪切力，避免高速噴射式進料產生的年輪狀水紋，讓料流由紊流變?yōu)槠椒€(wěn)層流。

2 大尺寸透明面板采用雙側對稱進膠方式，平衡左右料流速度，防止單邊流速過快、熔體冷卻不一致形成的大面積波浪水紋。

3 優化主流道結構，加大末端冷料井儲存空間，完全截留每次射膠前端低溫冷料，杜絕冷料進入型腔造成斷續狀、云霧狀水波紋。

4 嚴格控制澆口厚度與長度，縮短熔體流經澆口的時間，減少溫度損耗，保證熔體進入型腔溫度一致，避免局部提前冷凝起紋。

5 超薄透明面板增設進料緩沖過渡區，解決噴射進料問題，從源頭消除澆口周邊放射狀圈層紋路。

二、冷卻水路系統升級改造

1 淘汰簡易單圈水路，改設雙層隨形環繞水路，水路與型腔等距均勻排布，保證整板冷卻一致性，解決冷熱溫差導致的流動波紋。

2 針對面板四角、邊緣等易低溫區域，單獨增設輔助水路支路，消除模具局部低溫死角，避免邊角優先冷凝產生流動阻滯紋路。

3 按材質精準管控模溫，PC 材質面板穩定控制高溫模溫，PMMA 材質面板采用中低溫恒溫成型，延緩熔體表層凝固速度。

4 嚴格控制前后模溫差，保證模具整體溫度均勻，杜絕局部溫度偏低造成熔體提前結皮、堆疊起紋。

5 在水波紋高發的可視中心區域鑲嵌鈹銅導熱鑲件，利用高導熱材質快速均溫，解決局部溫差導致的頑固水波紋。

6 所有水路采用直通式結構，量產前通水試壓校驗，保證每路水路流量均衡，無堵塞、無偏溫。

三、精密排氣系統優化整改

1 在產品末端料流匯合位置開設連續精密排氣槽，嚴格控制排氣深度，既保證排氣通暢，又杜絕溢膠影響透明外觀。

2 面板四個轉角死角加裝排氣頂針，利用頂針微小配合間隙排氣，解決死角困氣導致的氣流擾動式水波紋。

3 在澆口兩側增設輔助排氣結構，及時排出進料時裹挾的壓縮空氣，避免空氣跟隨料流流動形成長條蜿蜒水紋。

4 所有排氣槽進行精細拋光處理，去除毛刺與臺階，防止排氣槽瑕疵復刻到透明面板表面形成假性紋路。

5 建立量產排氣保養機制，定期清理排氣槽積碳、油垢，避免排氣堵塞導致水波紋批量復發。

四、型腔拋光與模具材質優化

1 透明面板型腔全部采用順料流方向鏡面拋光，杜絕橫向拋光紋路，防止模具紋理復刻形成假性水波紋。

2 高壽命量產模具型腔采用 S136 不銹鋼材質，經過真空熱處理提升硬度與防銹性能，長期量產不易起麻點、不易銹蝕，穩定鏡面外觀。

3 成型過程嚴禁使用油性脫模劑，僅采用干性透明脫模噴霧，避免油污附著型腔造成霧化水紋、臟紋。

4 定期復拋型腔可視區域，去除成型過程產生的細微摩擦痕跡，保持模具表面極致光滑。

五、配套注塑工藝與量產管控

1 采用三段分級射速成型，低速過澆口、中速充模、低速穩壓收尾，避免射速突變擾動熔體形成流紋。

2 原料嚴格烘干除濕，水分高溫?fù)]發形成的水汽紋、白霧紋。

3 精準管控料筒與噴嘴溫度，防止噴嘴積冷料，杜絕點狀冷料水紋。

4 采用填充末期低壓保壓模式，避免高壓擠壓破壞表層已凝固料層，防止表層變形產生光影波紋。

六、模具長效保養規范

1 定期吹掃型腔、流道、排氣槽積碳污垢，保持模具成型環境干凈穩定。

2 周期復檢澆口磨損狀態，澆口變形、擴孔及時修復，防止料流改變復發紋路。

3 定期檢測鈹銅鑲件導熱性能，導熱衰減及時更換，維持板面均溫效果。

4 停機及時清潔型腔并做防銹處理，杜絕銹蝕麻點引發外觀不良。

總結

透明家電面板水波紋不良，核心根源在于模具料流不穩、模溫不均、困氣擾流、型腔不光滑，單純依靠調機只能臨時緩解。通過進膠結構改造穩定料流、雙層隨形水路實現全域恒溫、精密排氣消除氣流擾動、鏡面拋光優化成型界面，配合標準化工藝與保養體系，可改善透明面板年輪紋、波浪紋、氣紋等缺陷，穩定量產高通透、無紋路的家電高光透明面板，大幅提升產品外觀良率與品質一致性。
