異形塑膠件多指非回轉體、曲面起伏大、多倒扣、壁厚落差懸殊、造型不規則的注塑產品，廣泛應用于智能家居外殼、穿戴設備殼體、汽車異型裝飾件等領域。此類產品無法套用常規直身模具設計方案，極易出現脫?？?、壁厚不均、注塑缺料、變形翹曲、量產穩定性差等問題，模具投產前開展完整的可制造性評估，能夠提前規避設計缺陷，降低修模成本與生產不良率。整體評估分為產品結構校核、模具成型方案可行性、注塑成型適配性、加工工藝可行性、量產耐久評估五大模塊，全程采用分項判定模式。

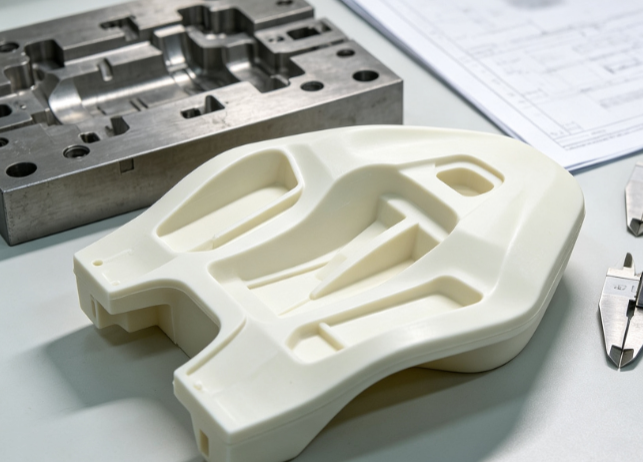

一、產品結構工藝性校核

壁厚均勻性檢查，異形曲面區域壁厚差值控制在 ±0.5mm 以內，局部壁厚驟增位置容易出現凹陷縮痕，超薄壁厚小于 0.8mm 的曲面結構會產生缺料、填充不足問題，對于壁厚落差過大的部位，需提出加筋減膠、加厚薄壁區域的優化方案。異形曲面轉角位置圓角半徑不得小于材料壁厚的 0.3 倍，尖銳直角不僅容易產生應力開裂，EDM 加工時電極損耗嚴重，還會在注塑階段形成困氣燒焦。

脫模結構核查，對內凹曲面、側向異形倒扣、斜向凹凸造型逐一判定，區分可采用斜頂、油缸抽芯、滑塊、爆炸式抽芯的結構類型，深度大于 8mm 的異形倒扣禁止使用小型斜頂，防止斜頂單薄斷裂。產品外觀異形曲面不允許設置斜頂接合線、滑塊封膠線，若原有造型無法規避分型線，需要與產品設計方協商調整分型位置。

拔模斜度核驗，異形自由曲面不同位置脫模阻力不一致，光面曲面基礎脫模斜度最低 1°，蝕紋曲面按照紋路深度提升至 2°~4°，無斜度的貼合曲面必須進行結構修改，避免脫模拉傷、曲面發白。

二、模具成型方案可行性評估

分型布局評估，異形產品優先選擇最大輪廓面作為主分型線，規避分型線穿插外觀曲面、異形弧面的情況，復雜異形件采用高低分型、隨形分型結構，驗算分型之后各個抽芯機構是否存在運動干涉，滑塊、斜頂開合行程范圍內不得與型腔鑲件相互碰撞。多面倒扣的異形工件，統計抽芯機構數量，單側布置超過 3 組油缸滑塊時，判定模具布局擁擠，后續量產容易出現定位偏差，建議拆分產品造型或者合并抽芯結構。

型腔排布評估，單件異形產品多腔排布時，驗算流道長度差異，各個型腔流長差不能超過 15mm，否則遠端型腔填充滯后產生缺料、熔接痕不良；造型復雜的異形件優先采用 1 出 1、1 出 2 布局，放棄多腔量產方案，保障成型一致性。

澆口系統評估，異形曲面薄壁區域禁止單點中心進膠，容易造成熔體直沖曲面導致沖膠、壁厚偏移，采用扇形澆口、多點潛伏澆口順著曲面切線方向進料，厚壁異形部位增設輔助澆口，提前預判熔接痕生成位置，避開外觀裝配關鍵區域。

三、注塑成型適配性能評估

排氣可行性判定，異形曲面凹陷區域、筋條交匯位置屬于困氣高危區，逐一標注排氣位置，評估是否可以布置排氣頂針、隨形排氣槽，曲面封閉區域無法開設排氣結構時，判定成型風險偏高，需要修改產品開孔引流排氣。

變形翹曲預判，不對稱異形結構冷卻收縮受力不均是翹曲主因，結合塑膠材質收縮率，模擬冷卻過程曲面形變趨勢，對于易翹曲異形殼體，評估模具隨形冷卻水路布置空間，狹窄異形內腔無法布設運水的模具，冷卻周期拉長，生產效率下降 30% 以上，需要提出產品局部減膠優化方案。

成型窗口評估，玻纖改性、高溫工程塑料成型區間窄，異形復雜結構成型難度上升，若產品同時具備深曲面、多倒扣、薄壁三種特征，成型工藝可調范圍極小，量產極易受溫度、射速波動影響產生批量不良。

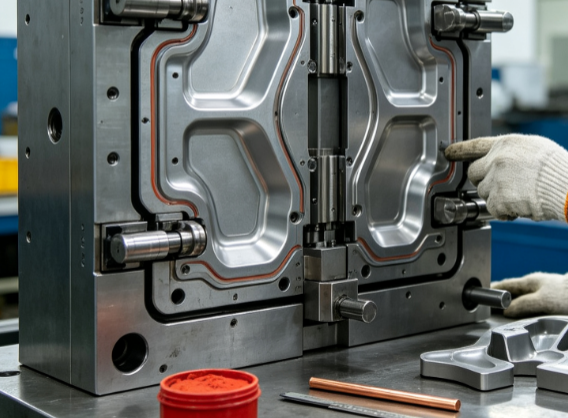

四、模具加工與裝配可行性評估

加工難度分級，大面積自由異形曲面采用 CNC 三軸加工即可判定難度普通，五軸聯動加工的復雜扭曲曲面、細小異形內槽判定加工成本高、加工周期長；狹小異形內腔位置無法下刀加工的結構，需要拆分鑲件采用 EDM 放電加工，拆分鑲件數量過多會增加裝配累積公差，造成曲面段差。

裝配精度評估，隨形分型、多組抽芯配合的異形模具，裝配累計公差控制在 0.02mm 以內，異形曲面封膠面狹長的模具，研磨配模工作量大幅增加，預估配模工時，判斷投產周期是否滿足交付要求。

鋼材選型匹配，外觀鏡面異形曲面選用 S136、NAK80 拋光模具鋼，高強度耐磨異形結構采用 H13、STAVAX 材質，若客戶指定普通 P20 鋼材制作鏡面異形型腔，判定存在拋光起波紋、易磨損的風險。

五、量產耐久與成本綜合評估

耐久壽命判定，頻繁往復運動的異形斜頂、異型滑塊長期量產容易出現卡頓、磨損變形，單日量產一萬模以上的工況下，異型運動鑲件壽命會縮短 40%，需要設計耐磨片、潤滑油槽結構，未增設耐磨結構則判定量產耐久不達標。

成本層級劃分，結構簡單異形曲面單套模具成本增幅在 15% 以內，多方向倒扣 + 扭曲曲面結構模具成本上浮 40%~70%，同步核算加工工時、鋼材耗材、試模次數，對比客戶預算判定方案經濟性。

試模次數預估，常規塑膠模具試模 2~3 次合格，復雜異形模具普遍需要 3~5 次試模調試，提前約定試模標準，避免反復改模造成工期延誤。

總結

異形塑膠件模具可制造性評估以產品結構優化為前置條件，依次核查分型方案、澆口排氣布局、冷卻水路加工條件、量產耐久能力，核心目的是在保留產品造型的前提下，消除零拔模曲面、封閉困氣區域、干涉型抽芯結構等制造障礙。對于造型過于復雜、無空間布置水路與排氣的異形產品，及時向產品端輸出減膠、加圓角、增加工藝孔等優化建議，既能夠控制模具加工成本與制作周期，又可以拓寬注塑成型工藝窗口，讓異形塑膠件實現穩定量產，將翹曲、拉傷、缺料等不良問題管控在前期設計階段。
