嵌件預埋注塑廣泛應用于電子、汽配、家電等產品，螺母、端子、鋼針等五金嵌件在成型過程中極易出現偏心、歪斜、高低偏差、走位等不良問題。嵌件定位精度直接決定產品裝配尺寸、結構強度與使用可靠性。為統一模具設計、現場作業、量產管控標準，從全流程規范預埋精度，特制定本套嵌件模具預埋定位精度管控準則。

一、嵌件來料精度管控要求

尺寸公差管控：精密電子嵌件外形、厚度、同軸度公差控制 ±0.01mm；普通結構嵌件公差控制 ±0.02mm，杜絕來料尺寸超差造成先天定位偏差。

變形與平整度管控：嵌件翹曲變形量不得超過 0.015mm，彎曲、變形、變形超差件直接報廢，禁止入模使用。

外觀與毛刺管控：嵌件不得存在披鋒、毛刺、尖角、電鍍凸起，避免增大定位間隙，導致注塑料流擠偏嵌件。

清潔度管控：嵌件必須清洗除油、除粉塵、除氧化皮并烘干，防止打滑、擺放偏移、結合不良。

來料抽檢：每批次按 5% 抽樣檢測，尺寸、平整度、外觀不合格整批退回。

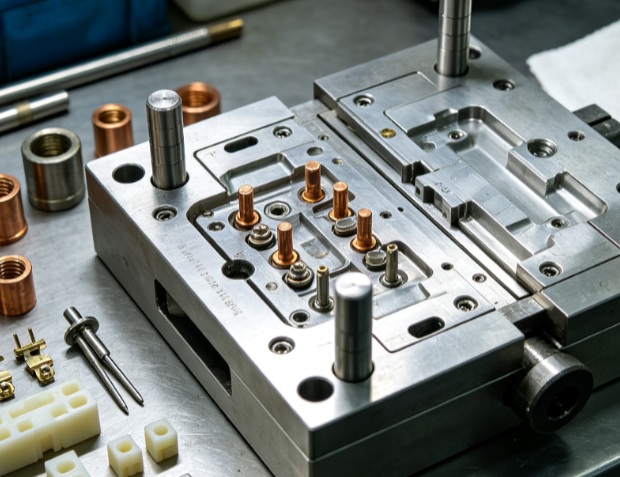

二、模具定位結構精度設計規范

間隙配合標準：圓柱嵌件定位柱單邊配合間隙0.008–0.015mm，間隙過小卡料，間隙過大易走位。

仿形槽定位標準：片狀端子、薄類嵌件采用仿形定位槽，單邊放大 0.01mm，雙側限位，防止左右偏移。

磁吸定位要求：微型輕薄嵌件采用磁吸定位，吸力適中，保證放置穩固、不晃動、不歪斜，禁止吸力過大導致嵌件吸附變形。

模具材質與硬度：定位鑲件熱處理 HRC52–56，鏡面拋光，耐磨防損耗。

形位公差要求：定位結構同軸度、對稱度≤0.01mm，保證嵌件居中、不偏心。

模塊化設計：定位鑲件采用可拆卸結構，磨損后單獨更換，不影響整套模具精度。

三、預埋放置過程精度管控細則

人工放置管控：統一擺放方向、深度、姿態，每 30 分鐘抽檢 5 模，嵌件高度偏差超 0.02mm 立即停機調整。

機械手放置管控：每日開機做空載校準，放置坐標偏移＞0.01mm 必須重新校軸；夾爪力度適中，不變形、不打滑。

合模速度管控：嵌件模具合模低速段≤25mm/s，預留 5mm 緩沖行程，避免合模沖擊震偏嵌件。

換模、清模首檢：清理模腔、換料、停機重啟后，必須首件全檢，確認嵌件位置合格后方可量產。

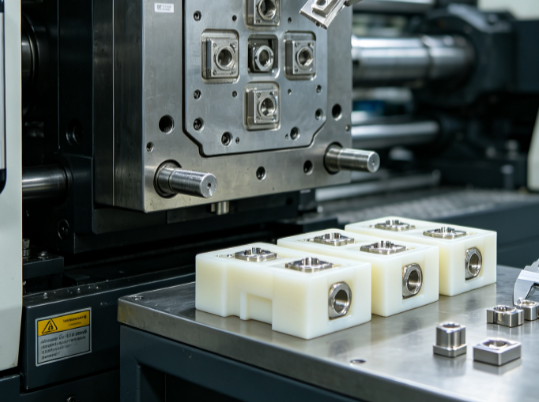

四、注塑成型階段防位移精度控制

澆口位置要求：進膠口避開嵌件正面直沖位置，采用側進膠、潛伏進膠，減少料流沖擊。

多點均衡進膠：大面積、多嵌件產品采用多點進膠，保證壓力均勻，避免局部推力偏移嵌件。

分段射膠控制：前段慢速充填 70% 型腔，降低沖擊力；中段勻速填充；末段低壓保壓。

保壓壓力管控：保壓壓力設為常規成型壓力 70%，防止高壓持續擠壓造成嵌件緩慢移位。

模溫穩定性管控：模溫波動控制 ±3℃以內，防止固化速度不均拉扯嵌件歪斜。

不良判定標準：精密件偏心允許≤0.03mm，普通件偏心≤0.05mm，超差立即調機。

五、量產磨損監測與精度維護標準

日常點檢：日產 1 萬模以內每班檢查定位結構磨損情況；高產模次每 4000 模復檢一次定位間隙。

磨損更換標準：定位結構單邊磨損≥0.02mm 必須更換鑲件，禁止帶病生產。

模腔清潔規范：禁止硬物刮擦定位面，避免劃傷、凹坑造成嵌件傾斜。

周期精度復測：每 5 萬模做一次三坐標精度復測，校正偏心、磨損、變形問題。

模具封存保養：生產結束清理定位槽、定位柱殘膠，防銹保護，保證下次上機精度穩定。

總結

嵌件預埋定位精度是模具注塑制程中的核心控制點，精度管控主要依托來料精度、模具結構、放置工藝、注塑參數、量產維護五大環節。通過嚴格控制嵌件公差與平整度、采用合理的定位間隙與仿形結構、規范人機放置作業、規避料流直沖沖擊、建立模次點檢換新機制，可有效解決嵌件偏心、高低差、歪斜走位等缺陷。標準化管控能夠穩定產品尺寸精度、降低不良報廢、減少修模停機，大幅提升嵌件預埋模具的量產穩定性與使用壽命。
