微孔發泡注塑依靠超臨界氮?dú)?、二氧化碳融入熔體，泄壓瞬間生成細密微孔實現輕量化成型，相較于常規實心注塑，型腔內部除空氣外還存在未溶解的超臨界流體，困氣極易造成泡孔合并塌陷、表面流痕、熔接強度下降、減重比例不達標的問題，排氣系統的尺寸、布局、分級結構直接決定發泡均勻性與量產良率。微孔發泡模具排氣不能沿用普通注塑排氣標準，需要加寬排氣面積、針對性加厚充填末端排氣深度，結合材料溢邊特性分級管控尺寸，下文劃分模塊給出標準化參數與落地規范。

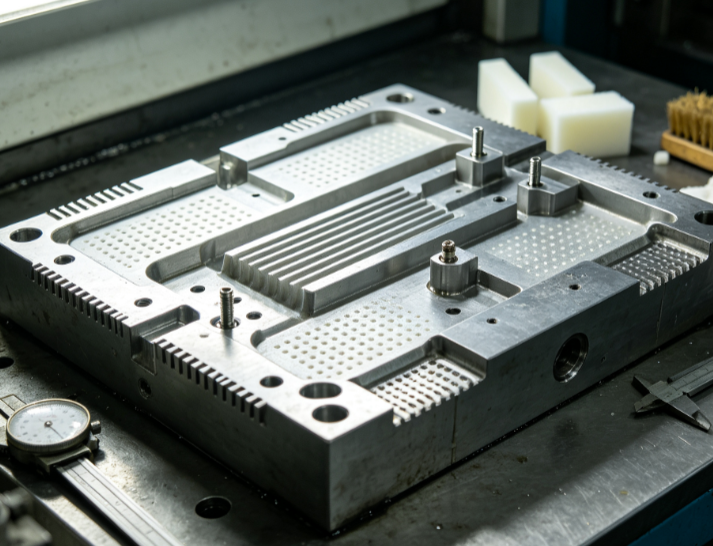

一、分型面主排氣槽尺寸參數

分型面排氣為基礎排氣結構，采用兩級階梯式結構，一級封料段緊鄰型腔，二級擴流段連通大氣，以此兼顧防飛邊與快速排氣的需求。

一級封料段深度：PP、PE 結晶發泡材料取值 0.015~0.02mm，ABS、PC、PC+ABS 無定型發泡材料取值 0.02~0.025mm，玻纖增強 PA、PBT 工程發泡材料取值 0.025~0.03mm，高流動軟質 TPE 微孔發泡嚴格控制在 0.01~0.018mm，所有深度均小于材料溢邊值，杜絕熔體溢出產生披鋒。

一級封料段寬度統一設置 5~8mm，單條排氣長度控制 2~3mm，排氣槽排布間距 25~40mm；熔體最后充填的末端區域，排氣深度在原有基礎上增加 25%~50%、寬度加寬 50%，適配發泡快速泄壓排氣的工藝特點。

二級擴流段深度統一 0.2~0.5mm，寬度大于一級排氣槽，徹底降低氣體排出阻力，避免氣體堆積在封料段位置形成憋壓。

二、特殊結構輔助排氣配置參數

筋位、柱位、深腔、熔接痕位置屬于困氣高發區域，僅依靠分型面排氣無法排出滯留氣體，需搭配排氣頂針、排氣鑲件、排氣針做輔助排氣。

加強筋、螺絲柱根部：選用直徑 2~4mm 排氣頂針，頂針單邊配合間隙 0.012~0.02mm 實現間隙排氣，窄筋深度超過 8mm 時，在筋位鑲件上開設獨立小型排氣槽，深度 0.015mm、寬度 3mm。

深腔殼體類產品：側壁每隔 35mm 布置一組排氣槽，深腔底部加裝 φ1.5~3mm 排氣針，排氣針配合間隙 0.013~0.02mm，防止底部氣體壓縮灼傷制品內壁。

熔接線匯合位置：增設獨立排氣鑲塊，排氣深度與型腔末端排氣規格保持一致，既能排出氣體提升熔接強度，還可避免熔接位置發泡空洞缺陷。

滑塊、抽芯結構配合面：開設斷續式排氣槽，深度 0.015mm，長度不超過滑塊密封區域，防止滑塊封膠位置出現飛邊堆積。

三、不同發泡介質對應的排氣調整規則

發泡所用超臨界流體種類不同，氣體排放量存在明顯區別，排氣規格需要對應微調。

氮?dú)馕⒖装l(fā)泡：氣體釋放量偏小，采用基礎排氣參數即可，僅在壁厚大于 3mm 的厚壁區域加寬排氣寬度至 8~10mm。

二氧化碳微孔發泡：氣體析出量更大，整體排氣深度上調 0.005mm，型腔末端增設 1~2 條備用排氣槽，避免 CO?堆積造成局部發泡過度、表面鼓包。

復合發泡（氮?dú)?+ 物理發泡劑）：全部排氣位置按照型腔末端標準加寬加深，同時在主流道末端增加環形排氣槽，排出料道內析出的混合氣體。

四、量產工況配套排氣管控參數

排氣結構成型過程中的工況管控，能夠避免排氣槽堵塞失效，維持發泡穩定性。

模溫管控：模具溫度波動控制 ±2℃以內，模溫過高熔體流動性提升容易堵塞排氣槽，模溫偏低熔體提前冷卻困住氣體，常規發泡模溫區間 45~75℃。

射速匹配：微孔注塑前段充填射速較快，充填至型腔 70% 容積時適當降速，避免高速熔體快速封堵排氣槽造成閉氣。

排氣點檢周期：普通日化發泡件每 2000 模清理一次排氣槽殘留積碳，汽車結構發泡件每 1000 模拆解排氣鑲件清潔，玻纖材料成型周期縮短至 800 模，防止玻纖碎屑堵死排氣通道。

鎖模力適配：微孔發泡無需高壓保壓，鎖模力相比實心注塑降低 30%~50%，適度降低鎖模力可小幅撐開分型面微間隙輔助排氣，進一步改善發泡均勻性。

五、排氣設計禁忌參數邊界

明確臨界數值規避不良缺陷，杜絕排氣過深溢料、排氣不足憋壓兩類問題。

禁止一級排氣深度超過 0.035mm，玻纖發泡材料最大深度不得超過 0.04mm，一旦超出極易出現連續飛邊，增加修模頻次。

嚴禁筋位、外觀面直接開設直通式大排氣槽，必須采用頂針間隙隱蔽排氣，防止排氣痕跡外露影響產品外觀。

排氣槽長度不可超過 4mm，過長的封料段會增大排氣阻力，即使深度達標也會出現困氣發泡不均。

總結

微孔發泡模具排氣設計的核心邏輯是分級排氣、分區差異化加深加寬，分型面兩級階梯排氣結構兼顧封膠與排氣需求，型腔末端、筋柱熔接區域強化輔助排氣配置，再根據發泡介質、基材種類微調排氣深度與寬度。常規氮?dú)獍l(fā)泡 PP、ABS 材質可直接采用 0.02mm 基礎排氣深度作為通用標準，二氧化碳發泡以及厚壁制品適度放大排氣規格，配合周期性排氣清潔、降低鎖模力、分段射速的配套工藝，既能充分排出型腔空氣與析出的超臨界流體，讓泡孔細密均勻分布，把產品減重效果穩定控制在 8%~25% 區間，還可以規避燒焦、流痕、熔接斷裂等缺陷，保障微孔發泡注塑長期穩定量產。
