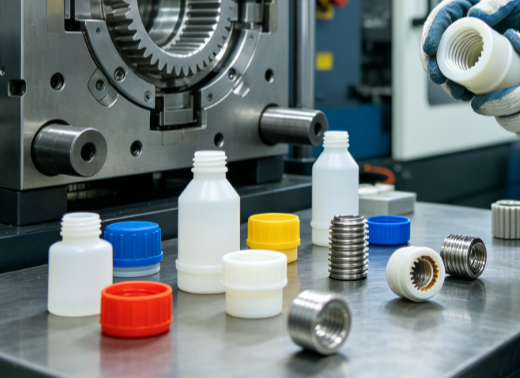

帶有內螺紋、外螺紋的塑膠塑件，依靠模具結構實現旋轉自動脫牙，無需人工擰出產品螺紋，適配大批量自動化注塑生產。自動脫牙模具區別于普通模具的核心為螺紋旋轉型芯、傳動機構、止轉定位組件三大核心部件，按照驅動方式可分為油缸馬達脫牙、齒輪齒條脫牙、往復絲桿脫牙三大主流結構，不同結構適配不同螺紋規格、生產節拍，結合塑件止轉方式搭配布局，能夠避免螺紋脫模時跟著型芯旋轉造成螺紋滑牙、塑件拉傷破損。

一、自動脫牙模具基礎組成結構

整套模具除公母模胚、冷卻水路、頂出系統等常規結構之外，新增螺紋成型芯、止轉結構、旋轉傳動組件、限位鎖緊部件。螺紋成型芯直接成型塑件內螺紋牙型，材質選用拋光 S136、NAK80 模具鋼，牙型精度跟隨塑件螺紋等級加工，表面做鏡面拋光防止粘料扯壞螺紋。止轉結構分為外形止轉、端面止轉兩種樣式，塑件外壁帶有平面、凹凸筋位時利用外形卡在型腔內部實現止轉，光滑圓筒螺紋塑件則在端面設計止轉槽、止轉針限位，脫模過程鎖住塑件不跟隨螺紋型芯轉動。傳動部件承擔旋轉動力傳遞任務，馬達、油缸作為動力源，通過齒輪組將動力傳導至螺紋型芯，限位結構用來管控螺紋型芯旋轉行程，防止過度旋出出現型芯脫落、碰撞鑲件的問題。

二、三種主流自動脫牙傳動結構特點

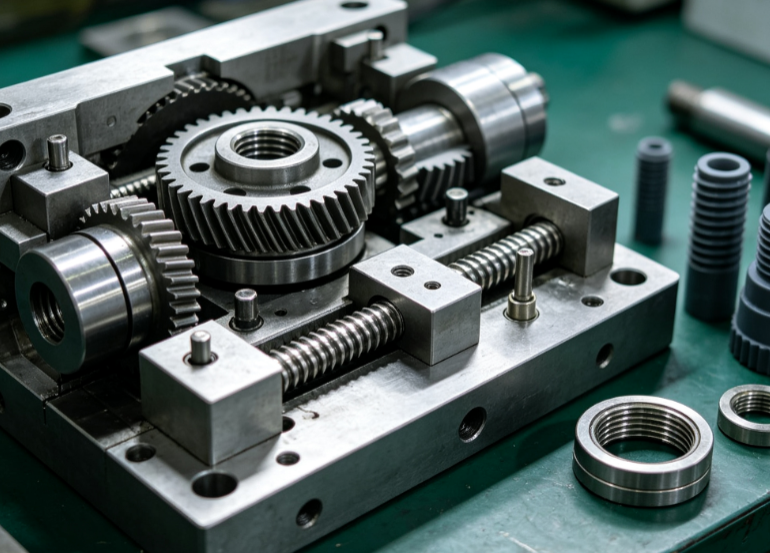

齒輪齒條脫牙結構依靠開模動作帶動齒條平移，嚙合齒輪驅使螺紋型芯旋轉后退，無需額外動力元件，模具依靠注塑機開模行程即可完成脫牙動作，結構精簡、成本偏低，適合 M2 至 M8 中小型內螺紋塑件，螺紋牙數控制在 8 圈以內。該結構缺點在于脫牙速度與開模速度綁定，無法單獨調節脫牙轉速，長螺紋塑件容易出現開模過快扯裂螺紋的問題，多用于日化瓶蓋、小型塑料螺母量產模具。

液壓馬達脫牙結構由外置液壓馬達驅動齒輪總成帶動螺紋型芯旋轉脫牙，脫牙轉速、啟停時機可獨立設置，不受注塑機開合模速度約束，適配 M8 以上大規格螺紋、多圈長螺紋塑件，也可布置多組螺紋型芯同步脫牙，廣泛應用于管道塑料接頭、衛浴螺紋配件模具。馬達獨立控制的模式可以緩慢旋出螺紋，大幅降低滑牙不良率，不足之處是模具側面需要預留馬達安裝空間，模具整體外形尺寸偏大，油路布局復雜。

往復絲桿脫牙結構將螺紋型芯尾部加工成往復絲桿結構，頂出板頂出過程中絲桿配合螺母旋轉，實現螺紋型芯旋轉后退脫牙，依靠頂出動作完成脫牙，無需馬達、油缸外接動力，模具布局緊湊，適合超薄螺紋蓋子、精密微型螺紋塑件。絲桿傳動受力均勻，但承載能力較弱，不能用于大牙距、深螺紋產品，長期量產絲桿容易磨損出現脫牙卡頓故障。

三、脫模時序與止轉配套結構設計規范

完整成型時序分為合模充填保壓、冷卻定型、開模、螺紋型芯旋轉退出、頂出取件五個階段，必須遵循先脫牙再頂出的順序，嚴禁頂板提前頂出導致螺紋強行拉扯破損。開模初期型腔保持閉合狀態，止轉結構牢牢固定塑件，螺紋型芯旋轉向后旋出脫離塑件螺紋，當螺紋型芯完全退出牙位之后，再觸發頂出機構將塑件頂出型腔。光滑圓筒螺紋塑件優先采用端面止轉針限位，止轉針端面嵌入塑件端面預留凹位，止轉深度 0.5mm 即可滿足限位需求，避免止轉痕跡外露影響外觀；外觀件盡量采用產品本身的棱角、筋條外形止轉，不在外觀面新增止轉凹槽。多螺紋型腔模具需要保證各組齒輪模數一致，實現所有螺紋型芯同步旋轉脫牙，避免單個螺紋型芯先后脫出造成塑件受力歪斜。

四、冷卻、排氣與量產耐磨優化結構

螺紋型芯內部必須植入細孔式冷卻運水，螺紋區域溫度過高容易粘模、螺紋變形，直通式水路通入型芯內部循環冷卻，將螺紋成型區域模溫波動控制在 ±2℃。螺紋牙圈收尾位置屬于困氣集中區域，在螺紋型芯尾部、分型面對應螺紋末端位置開設細小排氣槽，排氣深度 0.015mm，排出充填時滯留的空氣，防止螺紋牙位燒焦、缺牙。所有相互嚙合的齒輪、齒條、絲桿摩擦部位加裝耐磨青銅套與潤滑油槽，量產過程自動潤滑降低磨損速度，齒輪表面做氮化處理提升硬度，延長傳動結構使用壽命。對于具備防倒扣、防脫牙要求的自鎖螺紋塑件，可在螺紋型芯末端增加延時鎖緊結構，保壓階段鎖住型芯，冷卻結束之后再啟動旋轉脫牙。

五、各類結構選型適用邊界

螺紋牙數小于 5 圈、批量普通日用品塑件，優先選用齒輪齒條脫牙結構，壓縮模具制作成本；螺紋牙數大于 8 圈、大直徑工業螺紋管件，選用液壓馬達獨立驅動脫牙結構，靈活調節脫牙轉速保障螺紋完整；微型精密內螺紋、薄壁螺紋塑膠件，選用絲桿脫牙緊湊結構節省模具空間。外螺紋塑件脫牙結構設計邏輯與內螺紋相反，將螺紋環套布置在母模一側，依靠傳動機構旋轉螺紋環完成脫牙，外觀外螺紋產品不可在螺紋環表面開設排氣槽，避免留下牙線痕跡。

總結

螺紋塑件自動脫牙模具的設計核心是分離脫牙動作與頂出動作，搭配可靠的塑件止轉結構防止螺紋跟隨型芯旋轉損壞牙型，結合塑件螺紋規格、牙圈數量、量產節拍選用齒輪齒條、液壓馬達、絲桿三種傳動結構。齒輪齒條結構依靠開模動力簡化模具構造，馬達驅動結構適配長螺紋、多型腔精密生產，絲桿結構適合微型小件緊湊型模具，配合螺紋型芯內置冷卻水路、齒輪氮化耐磨處理、螺紋末端局部排氣等輔助結構，既能實現全自動無人脫牙生產，規避人工旋牙帶來的效率低下、螺紋破損等問題，也能長期維持螺紋成型精度，滿足瓶蓋、管道接頭、精密螺紋塑膠配件大批量穩定注塑生產的需求。
