注塑生產過程中，模具型腔、型芯以及成型原料受熱后都會產生熱膨脹，不同材料熱膨脹系數存在明顯差異，模具各區域溫度分布不均，極易造成塑料制品尺寸出現單向偏移、壁厚不均、孔徑超差等問題。尺寸偏移問題具有較強隱蔽性，常規調機手段難以穩定改善，長期影響產品良率與裝配匹配性。結合現場成型實際，針對模具熱膨脹差異帶來的尺寸偏移開展系統性管控，能夠有效縮小尺寸波動區間，穩定批量生產品質。

一、厘清模具與塑料熱膨脹差異產生尺寸偏移的機理

模具鋼材與塑膠原料熱膨脹系數不在同一量級，普通模具鋼熱膨脹系數遠低于工程塑料，升溫成型階段，塑料熔體冷卻收縮疊加模具型腔受熱擴張，兩者變形量不匹配是尺寸偏移根本誘因。同一副模具內部，型腔板、型芯鑲件、導柱頂針等零部件材質、厚度各不相同，持續生產時熱量傳導速度不一樣，模具局部形成溫差場，型腔不同位置膨脹量存在差值。當模具溫度梯度持續存在，型腔與型芯發生不均勻微量形變，產品脫模后收縮軌跡隨之改變，直觀表現為尺寸偏移。除此之外，連續生產中模溫波動、射膠壓力分布不均，會進一步放大膨脹差值，導致尺寸偏移隨生產時長呈現漂移現象，出現首件合格、量產中段尺寸超差的情況。

二、模具前期設計階段針對熱膨脹差進行前置補償

從源頭降低熱膨脹差異帶來的尺寸偏移，核心在于模具設計階段預留膨脹補償量。開展模具設計時，結合既定量產模溫、原料收縮率、模具鋼材熱膨脹參數核算型腔尺寸補償值，區分型腔與型芯不同受熱工況單獨賦值，避免統一補償造成局部偏移。結構布局上優化冷卻水路排布，保證型腔、型芯關鍵尺寸區域水路距離、間距保持一致，減少成型過程局部高溫區域，削弱模具內部溫差引發的不均勻膨脹。對于細長型芯、薄壁鑲件等易受熱變形零件，選用熱穩定性更好、膨脹系數更低的模具材料，縮小鑲件與模板之間的膨脹差值。同時合理設計裝配間隙，預留模具升溫后的膨脹余量，防止高溫狀態下鑲件受壓變形，間接帶動產品尺寸偏移。

三、成型現場生產過程動態管控?zé)崤蛎洸町?/strong>

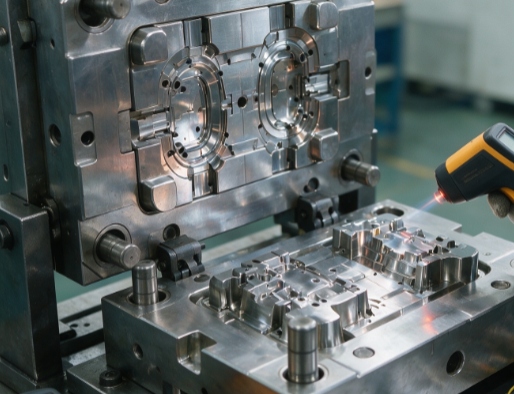

模具加工完成投入量產之后，依靠標準化工藝管控抑制尺寸偏移。首先穩定模溫系統，統一進出口水溫、油溫參數，保證模具充分熱平衡后再進行尺寸檢測，杜絕冷模生產帶來的尺寸誤判，每次停機重啟后預留足夠熱機時間，待模具膨脹狀態穩定再正式量產。其次監控模具表面溫度分布，利用測溫儀器定期采集型腔關鍵區域溫度，針對溫差偏大區域調整水路流量，消除局部熱點。工藝參數不宜大幅度頻繁調整，射膠壓力、保壓大小直接影響熔體填充密度，改變產品冷卻收縮量，和模具熱膨脹疊加后加劇偏移。日常生產建立尺寸跟蹤臺賬，記錄模溫、連續生產時長與產品尺寸變化規律，總結模具熱膨脹達到穩態的生產周期，以此制定定時抽檢標準。若出現持續性尺寸偏移，優先排查模具溫度均衡性，再調整工藝補償，避免單純依靠壓力、時間強行修正尺寸，引發內應力缺陷。

四、模具維護與定期校驗減少膨脹偏差累積

長期生產過程中，模具水垢堵塞水路、鑲件磨損、導套間隙變大，都會破壞原有熱平衡條件，加劇尺寸偏移。生產班組定期疏通冷卻水路，保障熱量穩定傳導，防止局部積熱持續擴大膨脹差值。定時對型腔關鍵尺寸進行冷熱態對比測量，區分常溫測量尺寸與熱穩態成型尺寸，建立尺寸對照表，直觀掌握模具受熱后的實際膨脹量。模具拆修、拋光、燒焊之后，需要重新進行熱平衡試模，復核尺寸偏移情況，及時微調補償方案。對于長期量產模具，每季度開展一次全面溫度場檢測，根據模具老化帶來的熱傳導性能變化，更新成型管控標準，維持穩定的成型條件。

總結

模具鋼材與塑料之間、模具各零部件之間的熱膨脹差值，是塑料制品尺寸偏移不可忽視的關鍵因素，尺寸偏移管控不能單一依靠成型工藝調整，需要構建設計前置補償、生產過程穩定管控、定期維護校驗的完整管控體系。模具設計階段充分核算熱膨脹補償值、優化冷卻結構，消除結構性溫差；生產中保障模具熱平衡，穩定模溫與成型參數，實時跟蹤尺寸變化；依靠常態化模具保養維持模具傳熱條件，降低長期生產帶來的波動。通過多環節協同管控，削弱熱膨脹差異造成的尺寸漂移，持續縮小產品尺寸波動范圍，提升產品裝配一致性，降低因尺寸不良產生的報廢成本，保障注塑產品長期穩定量產。
