熱流道模具依靠持續加熱保持流道內塑料熔融狀態，省去冷流道廢料，在大批量注塑生產中具備材料利用率高、成型周期短等優勢，但不合理的結構與溫控設計極易造成電能浪費、局部過熱、生產穩定性差等問題。圍繞節能目標開展熱流道模具前期設計，兼顧能耗控制、成型品質與長期量產穩定性，能夠有效降低生產線單位產品能耗，減少不良品產生。

一、熱流道系統選型匹配，從源頭控制基礎能耗

熱流道規格選型直接決定持續加熱功耗，設計階段需要結合產品投影面積、原料特性、成型節拍匹配熱嘴數量與分流板布局，杜絕過度配置。小型薄壁產品優先選用單點熱嘴方案，避免多余分流板帶來持續熱損耗；大面積多澆口產品合理規劃分流板分區，減少不必要的加熱區域。針對 PA、PPS、PES 等高工程塑膠，選用隔熱性能優異的熱嘴隔熱墊圈、分流板隔熱墊塊，縮小發熱區域與模板之間的熱傳導。同時根據原料加工溫度區間匹配加熱功率，不要一味選用大功率加熱元件，防止加熱冗余造成電能持續消耗，優先選用溫控響應靈敏、熱損耗更低的封閉式熱嘴結構，降低熱量向模具模板擴散。

二、優化熱流道隔熱與結構布局，減少無效熱散失

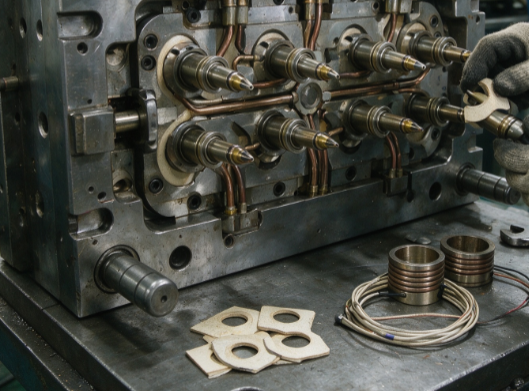

熱流失是熱流道模具能耗居高不下的主要原因，結構布局重點阻斷熱量向型腔板、底板傳導。分流板四周預留均勻隔熱間隙，配合耐高溫隔熱墊片隔絕固體導熱，間隙尺寸統一管控，避免局部貼板造成大量熱量流失。熱嘴法蘭位置做好隔熱隔離，防止熱量直接傳遞至型腔鑲件，引起模溫失衡，額外增加模溫機負荷。澆口區域精簡結構，縮短熔體傳輸路徑，減少熔體滯留區域，降低維持熔融所需熱量。布局上盡量集中布置熱流道加熱區域，分散式排布會增大整體散熱面積；同時避開冷卻水路通道，防止冷卻系統持續帶走熱流道熱量，形成一邊加熱、一邊降溫的能耗浪費。

三、溫控分區設計，實現精準控溫避免過熱耗能

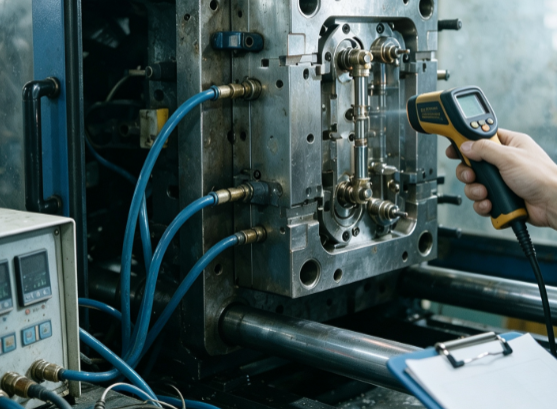

統一溫控極易出現局部溫度偏高，不僅浪費電能，還會引發塑膠降解、澆口拉絲等缺陷。多澆口模具推行獨立分區溫控，每一支熱嘴根據澆口成型需求單獨控溫，分流板設置獨立溫控回路，可根據生產狀態微調各區域溫度，不需要整體維持高溫。溫控系統搭配 PID 智能溫控器，杜絕持續滿功率加熱，依靠恒溫閉環控制減少功率波動。設計時預留溫度傳感點位，熱電偶緊貼發熱區域，保證溫度采集真實可靠，避免測溫偏差導致加熱系統持續補償升溫。對于間歇生產工況，可增設待機溫控邏輯，短暫停機時自動下調熱流道維持溫度，相比持續高溫保溫顯著節約電能。

四、匹配模具冷卻與成型工藝，協同降低綜合能耗

熱流道持續輸出熱量，若冷卻系統設計不足，模具整體溫度上升，模溫機需要持續加大制冷負荷，形成雙重能耗。設計冷卻水路時，在熱流道周邊模板、型腔區域布置均衡水路，及時帶走傳導過來的多余熱量，穩定成型溫度場。澆口附近冷卻水路與熱嘴保持安全距離，兼顧隔熱與降溫平衡，不能近距離直吹造成熱流道負荷激增。同時結合預期量產節拍優化澆口尺寸，合理控制熔體剪切發熱，剪切過大產生多余摩擦熱，會迫使下調熱流道設定溫度，加劇溫控矛盾。在模具設計階段同步核算成型周期，縮短冷卻時間，提升單位能耗產出效率，實現節能與提效同步落地。

五、易維護結構設計，保障長期量產持續節能

模具長期量產過程中，隔熱件老化、熱流道漏料、熱電偶移位都會造成能耗逐步上升。設計階段選用耐老化、低導熱的長效隔熱組件，預留便捷拆裝空間，方便后期更換隔熱墊片、加熱圈與感溫線。熱流道密封結構做好防漏料設計，熔體滲漏包裹發熱元件會增大散熱，提升加熱功耗。接線盒位置合理規劃，做好隔熱防護，避免線路長期高溫加速老化，減少停機維修頻次。模具圖紙標注熱流道各區域標準溫度區間、待機溫度參數，方便現場規范使用，杜絕操作工盲目調高溫度造成不必要能耗。

總結

熱流道模具節能設計不能只聚焦熱流道本體加熱系統，需要系統統籌選型配置、隔熱結構、分區溫控、冷卻布局以及后期維護便利性。通過合理精簡熱流道配置、阻斷無效熱量散失、實施分區精準溫控，減少加熱系統多余功耗；依靠冷卻水路協同設計平衡模具溫度場，降低輔助溫控設備負荷；搭配便于保養的結構設計，維持模具長期穩定的隔熱性能。整套設計思路以量產持續性為目標，在保障產品成型質量、縮短成型周期的基礎上，持續降低單件產品能耗，充分發揮熱流道模具無廢料、高效率的優勢，實現生產成本優化。
