帶有磁吸裝配結構的塑膠件廣泛應用于小家電外殼、智能穿戴殼體、車載內飾磁吸組件、日用收納磁吸蓋板等產品。此類零件往往同時存在外觀配合面、磁鐵安裝槽、卡扣裝配位、大平面薄壁區域，不同位置壁厚差異、局部填充壓力、冷卻速率不一致，統一收縮系數補償極易出現磁吸間隙不均、吸合松緊度偏差、裝配翹曲、外觀面段差等問題。常規整體縮放型腔的方式無法滿足磁吸裝配精度要求，必須采用分段差異化縮水補償計算，結合結構受力與成型流動特征分區設定補償值，兼顧外觀品質與磁吸裝配性能。

一、分區劃分原則，明確不同區域收縮補償邊界

開展分段縮水計算前，首先根據產品功能、壁厚、熔體充模狀態劃分獨立補償區域，核心分為四大區域，邊界盡量設置在非外觀過渡圓角、筋位隔斷處，避免區域交接位置出現明顯段差。第一類為磁吸配合基準面，包含磁鐵嵌入槽內壁、磁吸對接封合面，是控制磁吸間隙、吸合手感的關鍵區域；第二類為外部外觀裝配面，與另一半殼體貼合、可視外露表面，重點管控段差與縫隙；第三類為加強筋、內部支撐薄壁結構，壁厚薄、冷卻快，收縮偏??；第四類為大平面主體殼體，熔體流程長、保壓傳遞衰減明顯，自由收縮量更大。

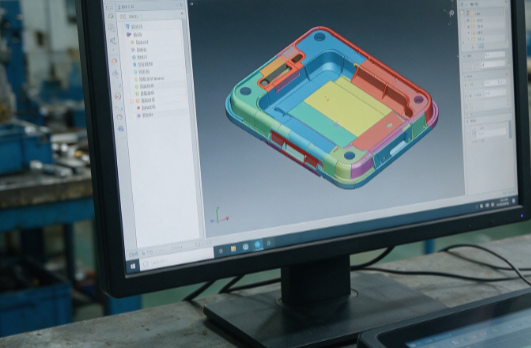

分區不能單純依靠幾何輪廓劃分，還要結合澆口位置判斷壓力分布?？拷鼭部趨^(qū)域保壓充足，成型收縮偏低；遠離澆口末端區域保壓不足，實際收縮率上升。同一零件上相鄰區域壁厚相差超過 1mm 時，必須拆分獨立補償段，禁止共用同一縮水系數。劃分完成后繪制分區示意圖，標注各區域邊界，作為型腔 CNC、EDM 加工縮放依據。

二、分段縮水率基礎計算方法與修正邏輯

塑膠成型理論收縮率計算公式：收縮率 S＝（模具型腔尺寸 Lm?成品尺寸 Lp）÷ 模具型腔尺寸 Lm；變形得到型腔設計尺寸：Lm＝Lp÷（1?S）。普通無裝配要求產品采用單一 S 值整體縮放，磁吸裝配零件則對每個分區使用獨立 Si 分段計算。

基礎理論收縮值參考材料屬性：ABS 0.4%～0.8%，PC/ABS 0.5%～0.7%，PP 1.2%～1.8%，改性 PA6 + 玻纖 0.3%～0.6%。理論數值僅作為初始基準，必須進行成型修正。磁吸裝配關鍵配合區域，因為裝配尺寸容錯區間極小，初次設計建議采用保守下限縮水值，預留試模微調余量；大平面自由無約束區域選用接近上限的收縮值。

修正邏輯：磁鐵安裝槽屬于受限收縮區域，成型時內部鑲嵌磁鐵預定位結構限制自由收縮，實際收縮會比本體大平面低 0.1%～0.3%；狹長磁吸對接邊易發生翹曲，除尺寸補償外，長度方向額外施加微量預變形補償。如果采用雙色注塑、嵌件預埋磁鐵成型，金屬嵌件約束周邊塑膠，嵌件周邊 5～8mm 范圍獨立劃分微收縮區域，防止孔位偏小造成磁鐵壓裝困難。

三、磁吸關鍵結構典型分段補償取值方案

1. 磁鐵安裝槽區域（嵌裝配合區）

槽內腔寬度、深度直接決定磁鐵裝配松緊度，槽壁塑膠受嵌件約束，自由收縮被抑制。在原料基礎收縮率上下調 0.15%～0.3%。示例：純 PP 原料基準收縮 1.5%，磁鐵槽分區補償 S 取 1.2%～1.35%。型腔尺寸計算嚴格控制槽公差，優先保證磁鐵能夠順利裝配，避免收縮后槽腔變小導致磁鐵強行壓裝引發殼體拱起，破壞磁吸平面貼合。

2. 磁吸對接封合面（功能配合區）

兩個零件依靠磁吸緊密貼合，該平面既要控制縫隙，又不能出現強制干涉。長度、外形輪廓采用介于主體平面與嵌件槽之間的中間縮水值。若產品為單邊磁吸結構，遠離澆口的對接邊收縮適當上浮 0.05%～0.1%，平衡保壓不足帶來的尺寸偏小問題。

3. 外殼大平面主體區域（自由收縮區）

無嵌件、無剛性約束的大面積殼體，熔體冷卻不受限制，采用材料標準上限收縮率。大面積平板容易產生凹痕、翹曲，分段補償同時配合筋條優化，不能只依靠尺寸縮放解決平面變形。

4. 內部加強筋、小型卡扣區域（薄壁受限區）

壁厚普遍小于 1.2mm，冷卻速度快，分子來不及充分收縮，縮水率偏低。相比殼體主體下調 0.1%～0.2%，防止卡扣裝配過緊、斷裂。

四、分段補償實操注意事項與試模修正流程

分段縮放最大風險是不同分區交界處產生臺階、線條錯位，設計軟件中不能直接簡單對不同面單獨縮放。優先采用分區域構造不同縮放因子的造型，在邊界增加 R0.3～R0.8 過渡圓角平滑過渡；盡量避免在平直外觀面中間設置分區邊界。模具加工優先保證磁吸配合尺寸，型腔加工遵循 “尺寸偏大易修、偏小無法補救” 原則，關鍵配合面初次加工縮小補償系數，預留研磨余量。

試模修正流程：首輪試模采集各分區實測尺寸，計算每個區域真實實際收縮率；對比設計分段補償值，建立修正對照表。若磁吸對接間隙整體偏大，適度提升對接面縮水系數；磁鐵槽磁鐵裝配過緊，提高槽區域補償值擴大型腔；出現單邊間隙不均勻，說明沿長度方向收縮存在梯度，可進一步細化為多段線性漸變補償，由澆口端至遠端平緩調整收縮系數。

當使用玻纖增強材料時，還要區分流動方向與垂直流動方向各向異性收縮，磁吸長邊平行料流、垂直料流位置分開計算，解決磁吸平面翹曲、間隙一邊大一邊小的常見缺陷。

總結

磁吸裝配塑膠件分段縮水率補償，核心是摒棄整體統一縮放思路，按照嵌件約束區、磁吸配合區、大平面自由區、薄壁筋肋區劃分區間，運用獨立收縮系數分別計算型腔尺寸?；A(chǔ)計算公式作為理論起點，結合嵌件限制、料流保壓、壁厚差異進行收縮率修正，重點保障磁鐵安裝槽與磁吸對接面精度。設計階段合理布置分區邊界、增加過渡結構規避段差，再通過首輪試模實測數據迭代優化各段補償數值。完整執行分段補償計算，可以有效改善磁吸裝配松緊不一、貼合縫隙波動、殼體翹曲變形等痛點，減少多次試模修模成本，穩定磁吸組件裝配一致性。
