PET 瓶胚成型周期內，冷卻階段占據總時長 70%～80%，冷卻效率直接決定模具極限產能、瓶胚透明度與殘余應力水平。傳統多腔瓶胚模具普遍采用基礎鉆孔式水路，存在型芯換熱不足、瓶底厚壁區域熱點明顯、各型腔冷卻不均衡等問題，難以適配高速連續量產需求。冷卻系統升級不只是簡單加大水路尺寸，需要從分區水路結構、型芯換熱形式、水路流體狀態、配套溫控硬件與日常運維體系同步改造，在縮短成型周期的同時，穩定控制瓶胚結晶發白、重量波動、吹瓶后變形等不良缺陷。

一、分區獨立水路重構，消除型腔溫差與局部熱點

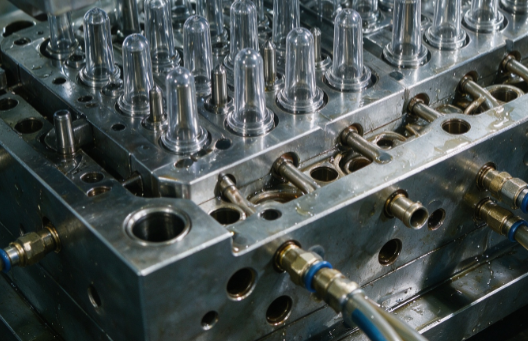

常規老舊模具大多采用串聯式冷卻回路，冷卻水沿流程逐步升溫，造成前后型腔冷卻條件不一致，瓶胚重量、透明度出現批量離散。升級首要方案是改為單腔獨立分區冷卻架構，將瓶胚劃分為瓶口螺紋區、瓶身主體區、瓶底澆口厚壁區三套獨立循環水路。瓶底澆口位置熔體聚集、壁厚最大，是最容易產生熱點、霧暈發白的區域，該區域水路盡可能貼近成型面，縮小鋼料傳熱距離；瓶口螺紋區域不宜過度急冷，避免螺紋尺寸波動與應力集中，可單獨調控進水溫度與流量；瓶身區域水路沿周向均勻布置，保障圓周方向同步散熱。

水路布局遵循并聯供水原則，杜絕長距離串聯造成水溫梯度。升級過程借助熱仿真定位高溫區域，針對性增設輔助水道，保證整套模具所有型腔表面溫差控制在 2℃以內。對于 48 腔、72 腔等高腔數高速模具，進水總管增設流量分配歧管，每一路支管加裝可調限流閥，實現各型腔冷卻水流量均衡，從根源改善內外圈型腔成型品質差異。

二、型芯內部冷卻結構升級，強化內側換熱能力

瓶胚型芯處于制品內側，狹小空間限制水道布置，是整套模具冷卻最薄弱環節。傳統直通式型芯冷卻容易形成層流，換熱效率偏低。改造優先將普通直通型芯替換為噴泉式冷卻型芯，冷卻水直達型芯頂端瓶底位置，充分帶走厚壁區域熱量，再沿型芯外壁回流，全程維持湍流狀態。有條件的高端模具可升級螺旋導流型芯，通過內部導流結構破壞冷卻水邊界層，換熱效率較直通結構提升 25% 以上。

對于長期高速生產的舊模翻新，若不具備更換整套型芯條件，可優化型芯進出水孔徑，提高水流速度，同時清理型芯內部水垢與銹蝕。型芯與型腔冷卻回路建議分開管控，型芯進水溫度略高于型腔水溫，防止瓶胚內外溫差過大引發不均勻收縮與內應力升高。型芯密封結構同步升級，杜絕漏水造成模具銹蝕、產品水印，保障高速連續生產穩定性。

三、優化水道流體條件，維持持續湍流換熱狀態

冷卻水道僅僅存在水流無法實現高效散熱，只有形成湍流（雷諾數＞4000）才能有效破壞壁面隔熱層。大量在役模具存在管路管徑不合理、管路彎折過多、進水壓力不足問題，冷卻水長期處于層流狀態，換熱能力大幅下降。升級階段統一優化水道孔徑、圓角過渡，減少管路直角急彎；配套冷水機組提高供水壓力，保證模具入口水壓穩定在 3～6bar，水流速度控制在 2.0m/s 以上。

同時嚴格管控冷卻水水質，采用閉式循環系統，配備精密過濾器、軟水裝置，降低水垢生成速度。水道內壁進行拋光處理，減少污垢附著；定期開展管路酸洗保養。不少工廠只關注冷水機溫度，忽略水流狀態，即便水溫降至 8℃，層流條件下冷卻提升效果依舊有限。升級方案需要水溫、流速、水質三者協同管控，避免出現 “低溫低效率” 的資源浪費現象。

四、配套溫控硬件與模具材料輔助優化

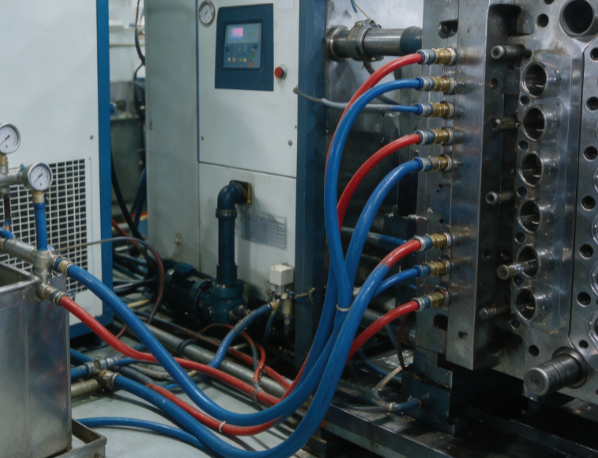

冷卻系統改造需要同步匹配外圍溫控設備。老舊單回路冷水機升級為多通道獨立溫控機組，實現型腔、型芯、瓶口回路分別調溫，溫控精度達到 ±0.5℃。夏季環境溫度升高時，穩定維持進水溫度 8～12℃，避免水溫波動帶來周期不穩定。針對長期存在頑固熱點的鑲件區域，可局部嵌入高導熱鈹銅鑲件，加速局部熱量導出，但需要匹配合理冷卻回路，防止冷熱不均產生熱疲勞裂紋。

模具板材冷卻同樣不可忽視，熱流道板、承板增設輔助冷卻回路，控制模具整體基礎溫度，減少熱量持續堆積。熱流道熱量會持續向型腔傳導，冷卻升級過程需要平衡熱流道加熱功率與模具冷卻強度，防止單一加大冷卻造成能耗飆升，實現成型效率與生產成本平衡。

五、建立冷卻系統標準化運維體系，長期維持升級效果

冷卻硬件改造完成后，缺乏持續維護會在數月內逐步衰減換熱性能。需要建立周期性保養規范：每月檢測各回路流量與進出水溫差，通過溫差變化判斷管路結垢堵塞情況；每半年對型芯、型腔水路進行酸洗除垢；停機階段做好水路排水防銹。日常生產記錄不同進水溫度、流量對應的成型周期、瓶胚外觀數據，形成工藝基準。高速模具連續 24 小時生產，水垢、微生物滋生會持續縮小有效水道截面積，前期升級取得的周期優化效果會逐步流失，常態化運維是保障長期產能穩定的必要條件。

總結

PET 瓶胚高速模具冷卻系統升級是一套系統性熱平衡改造工程，核心思路由傳統 “通水降溫” 轉變?yōu)?“分區均衡控溫、全域高效換熱”。通過重構獨立分區水路解決型腔冷熱不均，升級型芯內部結構補強內側散熱，優化水流參數持續維持湍流換熱，再配合溫控硬件升級與長期運維規范，可有效縮短成型冷卻時間，提升模具極限生產速度，同時降低瓶胚霧暈、重量波動、殘余應力等不良。改造過程優先借助熱仿真定位熱點區域，區分全新制模升級與舊模翻新方案，平衡改造成本與產能收益。穩定均勻的冷卻條件，不僅能夠提升單位時間產量，還可以改善后續吹瓶工藝穩定性，降低全鏈條不良率，充分釋放多腔高速 PET 瓶胚模具的生產潛力。
