選擇注塑模具 U 型槽模具，核心是圍繞產品結構、材料、精度、量產與成本做系統匹配，優先保證成型穩定、脫模順暢、尺寸合格與壽命達標。

一、先明確產品與工藝基礎條件

先鎖定 U 型槽塑件的關鍵參數，這是選型的起點。明確 U 型槽的尺寸（寬度、深度、長度、壁厚）、材料（PP/ABS/PA/PC 等）、精度等級（IT11–IT13）、表面要求（光面 / 皮紋）、產量（小批量 / 大批量）、是否有倒扣 / 加強筋 / 孔位。同時匹配注塑機參數：鎖模力、注射量、拉桿間距、開模行程，確保模具能裝夾與成型。

二、模具結構選型（核心）

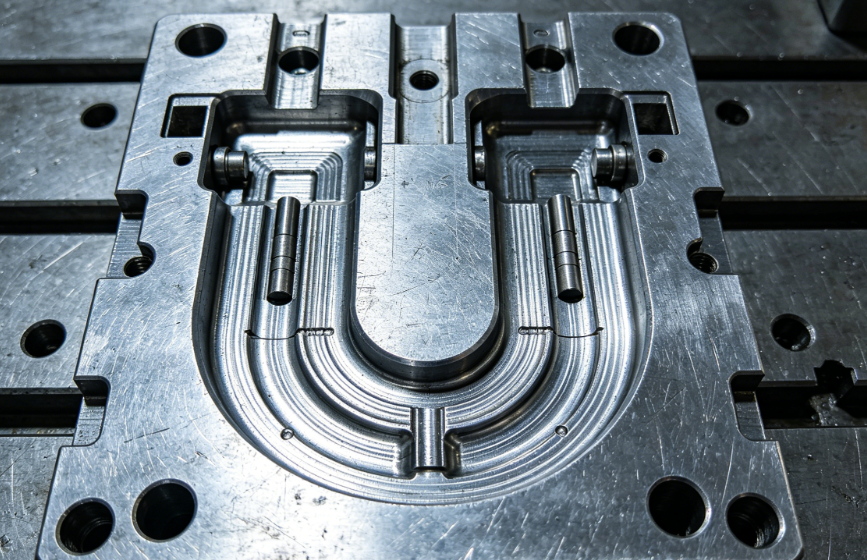

1. 型腔布局與分型面

單腔 / 多腔：小批量、大尺寸 U 型槽選單腔；大批量、小尺寸優先多腔（2/4/8 腔），需保證流道平衡。

分型面設計：U 型槽開口方向為開模方向，分型面通常設在 U 型槽底部平面，避免側面分型導致飛邊與脫模困難；若 U 型槽側面有孔 / 倒扣，需加滑塊 / 斜頂機構。

脫模斜度：光滑表面≥0.5°，細皮紋≥1°，粗皮紋≥1.5°；深槽外表面斜度略大于內表面，防止型芯偏位、壁厚不均與頂傷。

2. 澆注系統（流道 + 澆口）

流道類型：優先U 型 / 梯形分流道（三板模常用），沉于 A 板，避免圓形流道導致開模流道分裂；主流道錐度 2°–5°，匹配注塑機噴嘴。

澆口選擇：

側澆口：U 型槽底部 / 側面進膠，適合 PP/ABS 等流動性好的材料，結構簡單、成本低，適合大批量。

點澆口（三板模）：適合外觀要求高、不允許澆口痕跡的 U 型槽，需自動斷澆口，成本更高。

潛伏式澆口：隱藏于內部，適合自動化生產，減少后處理。

澆口尺寸：壁厚 1–2mm 時，澆口直徑 0.8–1.2mm；壁厚 2–4mm 時，1.2–1.8mm，避免沖模、縮痕與澆口殘留。

3. 頂出系統

U 型槽易粘模、變形，頂出需均衡：

頂針 + 頂板組合：U 型槽底部均勻布置頂針，配合頂板頂出，適合深槽、長槽，防止頂白 / 變形。

推塊 / 推管：U 型槽內壁用推塊，孔位用推管，保證受力均勻。

頂出平衡：頂針數量、位置對稱，頂出行程足夠（≥U 型槽深度 + 5mm），避免卡模。

4. 冷卻與排氣

冷卻系統：U 型槽型芯 / 型腔布置直通式或循環式水路，間距 20–30mm，距型腔壁 8–12mm，保證冷卻均勻，減少翹曲與周期。

排氣設計：分型面、熔接痕處開 0.02–0.03mm 排氣槽，深槽底部加排氣鑲件，避免困氣、燒焦、氣泡。

三、模具材料選擇（按產品與產量）

小批量（≤5 萬模）、普通材料（PP/ABS）：選P20 預硬鋼（HRC28–32），性價比高，易加工。

中批量（5–20 萬模）、加玻纖 / 耐磨材料（PA+GF/PP+GF）：選718H/NAK80（HRC32–38），拋光性好、耐磨。

大批量（≥20 萬模）、高耐磨 / 腐蝕性材料（PVC/PC）：選H13/S136（HRC45–50），S136 適合鏡面拋光，耐腐蝕。

型芯 / 型腔：關鍵部位淬火處理，硬度 HRC48–52，提升壽命。

四、精度與壽命控制

尺寸精度：型腔 / 型芯加工公差 ±0.02mm，配合間隙 0.01–0.02mm，避免飛邊與尺寸超差。

模具壽命：普通模具≥5 萬模，精密模具≥20 萬模，易損件（頂針、滑塊）標準化、可快速更換。

表面處理：型腔拋光至 Ra0.8–1.6，皮紋按要求定制；型芯鍍硬鉻 / 氮化，提升耐磨與脫模性。

五、成本與量產適配

小批量 / 打樣：簡化結構，單腔、大水口、P20 材料，降低成本。

大批量 / 自動化：多腔、三板模 / 熱流道、自動頂出 / 剪澆口，提升效率，攤薄單件成本。

維護性：易損件標準化，冷卻 / 排氣系統便于清理，減少停機時間。

六、選型決策步驟

分析 U 型槽產品：尺寸、材料、精度、產量、結構特征。

確定模具結構：單 / 多腔、分型面、澆口類型、頂出方式。

選模具材料：按產量與材料特性匹配鋼材。

核算注塑機參數：鎖模力、注射量、開模行程匹配。

評估成本與壽命：平衡前期投入與長期量產成本。

驗證與優化：試模后調整澆口、冷卻、頂出，確保成型穩定。
