塑膠模具避空設計核心是封膠 / 定位面零間隙、非工作面留足間隙、熱脹 / 運動 / 加工偏差全補償，以下為全模塊參數與設計規則。

一、避空設計核心原則

封膠與定位區：僅成型面、分型面、導向面、承壓面做精密配合（間隙 0.005–0.02mm），其余區域必須避空。

避空優先原則：能大則大、一次加工到位、避免二次修模；運動件（滑塊 / 斜頂 / 頂針）避空需兼顧順暢與精度。

熱脹補償：高溫材料（PC/PMMA/PA66）與長行程結構，單邊額外加 0.01–0.03mm/100mm 補償。

加工公差預留：CNC/EDM/ 磨床加工偏差按 0.02–0.05mm 預留，避免裝配干涉。

二、主流部件避空標準（單邊值，單位：mm）

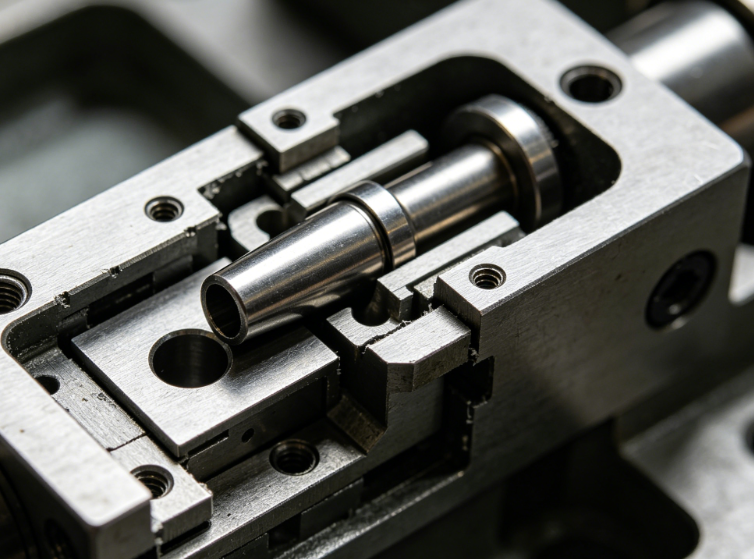

1. 澆注系統避空

定位圈：與機臺定位孔單邊 0.15–0.25，深度≥15mm，根部 R3–R5 避空。

唧嘴（澆口套）：與前模板孔單邊 0.5–1.0，球面接觸區精密配合，其余全避空；與分流錐避空 0.5–1.0。

流道 / 澆口周邊：非成型面單邊 0.2–0.5，防止冷料與摩擦。

2. 模仁與鑲件避空

模仁與模框：非貼合面單邊 0.5–1.0，掛臺 / 定位面零間隙；圓角處?？?R 比模仁小 R2–R3（如模仁 R12，模框 R10）。

鑲件與模仁：成型面零間隙，非工作面單邊 0.05–0.1；掛臺避空 0.1–0.2，根部 R0.5–R1 防應力集中。

枕位 / 插穿面：封膠區零間隙，外側單邊 0.1–0.2，角度 3°–5° 過渡避空。

分型面：平面分型面周邊避空 0.05–0.1；斜面 / 曲面分型面延伸平位 10–30mm，便于加工與配模。

3. 頂出系統避空

頂針 / 扁頂針：與頂針孔單邊 0.01–0.02（H7/g6）；頂針板孔單邊 0.5–1.0；掛臺避空 0.1–0.2，根部 R0.5。

司筒針：司筒與模仁孔單邊 0.02–0.05，司筒內孔與針單邊 0.01–0.02；司筒座避空 0.5–1.0。

頂塊 / 推板：與模仁避空 0.1–0.2，導向面精密配合；推板與?？騿芜?0.5–1.0。

頂針板導柱：與導套單邊 0.01–0.02，與頂針板孔單邊 0.5–1.0。

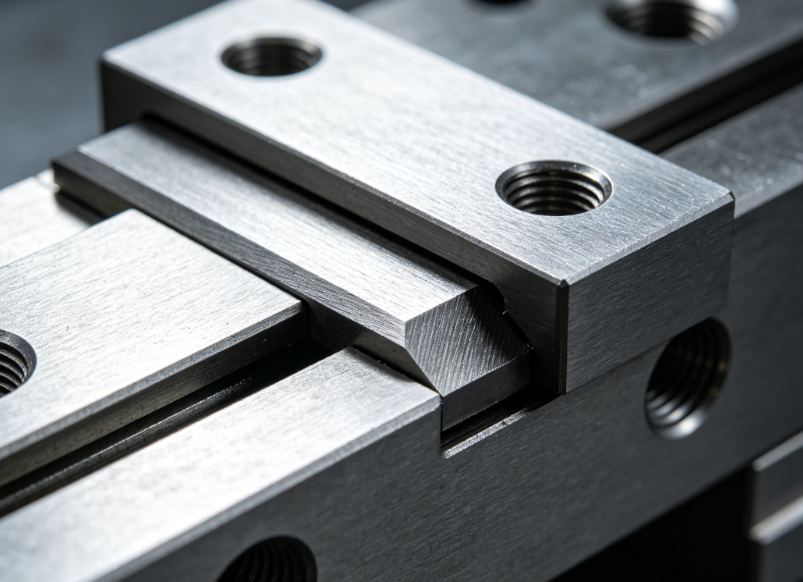

4. 滑塊（行位）避空

滑塊與模仁：成型面零間隙，非工作面單邊 0.1–0.2；導向面（T 槽 / 壓塊）精密配合（0.005–0.01），其余避空 0.2–0.5。

滑塊導柱 / 導套：配合間隙 0.005–0.01，與模板孔單邊 0.5–1.0。

斜導柱：與滑塊孔單邊 0.5–1.0，角度 15°–25°，避空段長度≥行程 + 5mm。

滑塊壓板：與滑塊間隙 0.01–0.02，非承壓面避空 0.2–0.3；末端 15°–20° 釋放區避空 0.3–0.5。

耐磨塊：工作面零間隙，背面避空 0.1–0.2，便于更換與調整。

5. 斜頂避空

斜頂與模仁：成型面零間隙，運動面單邊 0.1–0.2；導向段精密配合，其余避空 0.2–0.5。

斜頂桿與頂針板：孔單邊 0.5–1.0，斜頂座底部避空 0.5–1.0，確保頂出行程無干涉。

斜頂導向塊：配合間隙 0.01–0.02，非工作面避空 0.2–0.3。

6. 模架與輔助部件避空

模架導柱 / 導套：配合間隙 0.005–0.01，與模板孔單邊 2–3mm 避空。

支撐柱：與頂針板 / 模腳避空 0.5–1.0，高度比模腳高 0.05–0.1，預壓防變形。

彈簧 / 螺絲：彈簧孔單邊 0.5–1.0，深度≥彈簧長度 + 5mm；螺絲沉頭避空 0.2–0.5。

冷卻水路：水嘴與模板孔單邊 0.5–1.0；水道與鑲件 / 頂針最小間距≥3mm，避空 0.5–1.0。

三、按材料與結構的避空調整

高黏度材料（PC/PMMA/PPS）：滑塊 / 斜頂單邊加 0.02–0.03，防止粘模與卡死。

玻纖增強材料（PA+GF/PP+GF）：頂針 / 司筒單邊 0.02–0.03，減少磨損。

熱敏性材料（PVC / 阻燃 ABS）：避免銳角避空，圓角 R≥0.5，防止積熱分解。

深腔 / 長流程產品：頂出與滑塊避空放大 0.02–0.05，提升運動順暢度。

高精度產品（尺寸公差 ±0.02）：導向 / 定位面間隙控制 0.005–0.01，非工作面避空 0.1–0.2。

四、避空設計常見問題與修正

干涉卡死：多為避空不足或過渡不良，加大非工作面避空 0.1–0.2，增加 3°–5° 過渡斜面。

飛邊 / 披鋒：封膠區避空過大，減小至 0.005–0.01，確保分型面貼合。

頂出不順 / 頂白：頂針避空偏小或偏心，調整間隙至 0.01–0.02，優化頂出布局。

滑塊爬行 / 異響：導向面間隙不當或避空不足，修正配合間隙并加大非工作面避空。

熱脹卡死：未補償熱變形，高溫工況單邊加 0.01–0.03/100mm。

五、設計與審模檢查要點

所有非封膠 / 非定位面均做避空，無遺漏。

運動件避空滿足行程 + 加工 + 熱脹三重補償。

避空過渡平滑（R≥0.5 或 3°–5° 斜面），無銳角。

關鍵配合面標注公差，其余按標準避空。

3D 干涉檢查全覆蓋，確保開模 / 頂出 / 合模無干涉。
