PPS 材料本身耐高溫、剛性高、收縮穩定但脆性較大，加上汽車葉輪多為多葉片、薄壁、動平衡要求高、外觀不允許缺陷的結構，模具設計必須圍繞材料特性、葉片成型、動平衡、尺寸穩定、脫模順暢五個核心展開，稍有不當就會出現缺料、燒焦、變形、頂裂、動平衡超差等問題。

一、型腔布局與動平衡控制

汽車葉輪屬于旋轉對稱件，模具設計優先采用單腔模具，多腔僅適合小尺寸低精度葉輪，且必須嚴格保證型腔同心度與流道平衡。型腔中心與注塑機噴嘴、頂出機構同心度需控制在 0.02mm 以?xún)?nèi)，避免成型后偏心導致動平衡不合格。葉片分布區域均勻排布，型腔采用整體鑲件結構，便于后期修正葉片厚度與表面光潔度，鑲件配合間隙控制在 0.005–0.01mm，防止跑飛邊影響旋轉精度。

二、澆注系統設計

PPS 流動性中等，加玻纖后流動性更差，澆口設計直接決定成型質量。優先選用熱流道點澆口，減少澆口殘留與熔接痕，保證葉輪外觀與動平衡；冷流道則采用中心扇形澆口或輪輻式澆口，使料流均勻向四周輻射填充葉片。流道截面宜選圓形或梯形，表面拋光至 Ra0.8 以下，避免滯留分解。澆口位置避開葉片受力面，直徑根據產品壁厚設置在 1.0–1.8mm，防止?jié)部谔帒?yīng)力集中開裂，同時避免過大澆口造成后續去除困難。

三、葉片區域成型與排氣設計

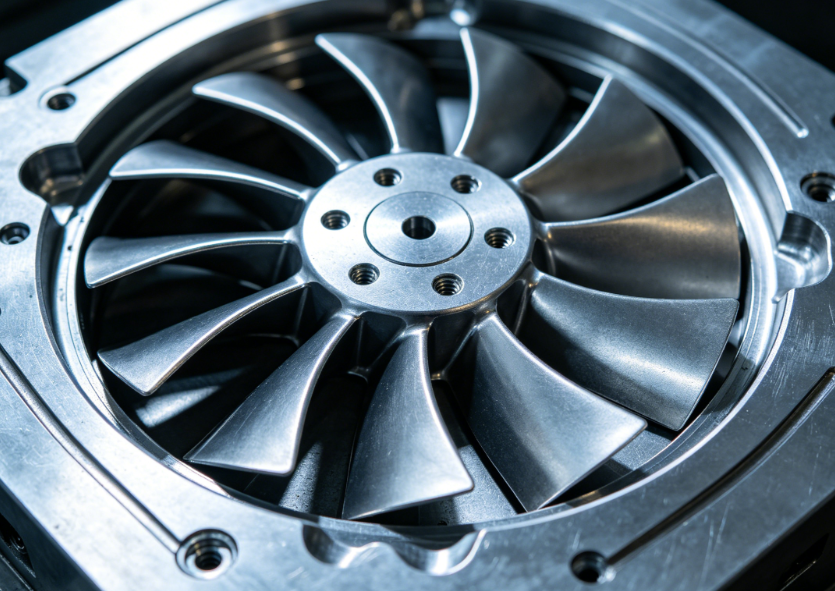

葉輪葉片多為薄壁、深腔、空間扭曲結構，是 PPS 成型最易出現缺料、燒焦、熔接痕的部位。模具型腔需采用高精度 CNC 與 EDM 加工，葉片表面拋光順料流方向，粗糙度 Ra0.4–0.8，降低填充阻力。葉片根部與輪盤交接處做 R 角過渡，避免應力集中與填充死角。排氣尤為關鍵，需在葉片頂端、熔接痕位置、型腔外圍開設0.02–0.03mm 深的排氣槽，并配合排氣鑲件或透氣鋼，快速排出型腔內氣體，防止 PPS 高溫分解燒焦，同時提升葉片飽滿度。

四、脫模與頂出系統設計

PPS 硬度高、脆性大，頂出不當極易出現頂白、頂裂、變形。葉輪結構適合整體頂板 + 中心頂管 + 均勻頂針組合頂出，避免單點受力。頂出位置避開葉片與外觀面，優先選擇輪轂端面等非功能區域。脫模斜度根據葉片高度設置，光滑面≥1.0°，加玻纖材料≥1.5°，防止脫模拉傷。型芯與型腔表面可進行氮化或鍍硬鉻處理，提升耐磨性與脫模順暢度，頂出行程需足夠且運行平穩，保證產品完整脫離不粘模。

五、冷卻系統設計

PPS 成型溫度高（模溫通常 120–150℃），冷卻不均會導致葉輪翹曲、同心度超差。模具需設計循環均勻、貼近型腔的冷卻水路，型芯中心設置隔水片或螺旋水路，型腔外圍布置環形水路，水路直徑 8–12mm，距型腔壁 10–15mm，保證模溫波動≤±5℃。嚴格控制冷卻時間，避免因冷卻不足導致后收縮變形，影響裝配精度與動平衡性能。

六、模具材料與精度要求

考慮 PPS 高溫、磨損性強（尤其加玻纖），型腔型芯優先選用S136、STAVAX 等耐腐蝕高鏡面模具鋼，淬火硬度 HRC48–52，提升耐磨性與使用壽命。模架選用剛性充足的標準模架，防止長期高壓生產變形。關鍵尺寸公差控制在 ±0.01mm，葉片厚度、同心度、圓跳動按汽車零部件精度執行，配合加工與試模微調，確保批量生產穩定性。

七、試模與工藝配套要點

模具設計需預留工藝調整空間，試模時重點優化注射速度、保壓壓力與模溫。低速高壓填充葉片區域，避免玻纖噴射擾動；充足保壓減少收縮凹陷；合理控制冷卻與開模時間，防止 PPS 脆裂。同時關注熔接痕強度，避免在葉片受力區出現明顯熔接痕，確保成品滿足汽車葉輪耐高溫、高強度、高動平衡的使用要求。
