塑料緊固件包含螺絲、螺母、卡扣、螺紋套、膨脹件等各類結構件，廣泛應用在家電、新能源、消費電子領域，這類產品尺寸精度要求高，

螺紋、卡扣配合面不允許出現披峰、變形、缺料等缺陷。緊固件產品體積小、型腔數量多，模具設計稍有疏漏就會造成量產良率低下，結合

實際開模經驗，從進膠系統、螺紋結構、脫模頂出、冷卻系統、排氣、材料適配幾個方面梳理模具設計重點，保障大批量穩定生產。

一、進膠與流道系統設計要點

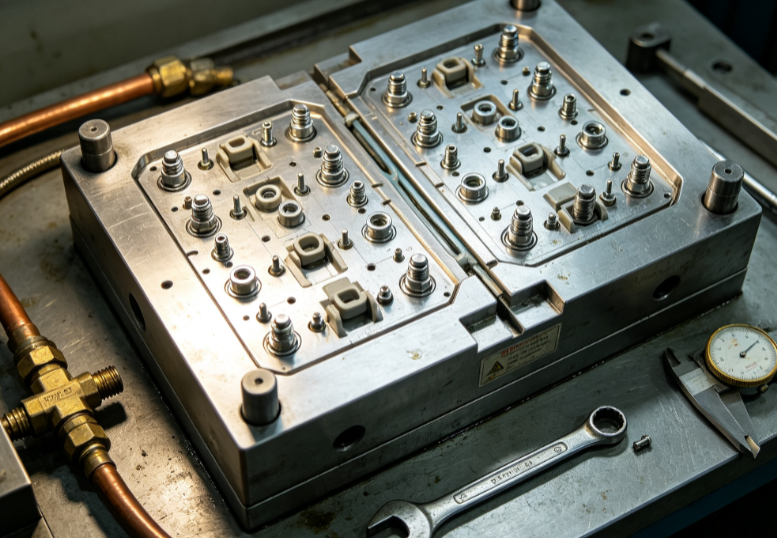

塑料緊固件大多采用多腔模具生產，流道平衡是首要設計重點，非平衡流道會造成各個型腔充填壓力不一致，出現部分型腔充填飽滿，部分

型腔缺料、縮水的現象。優先選用熱流道或者自然平衡排布的冷流道，保證每一個型腔流動距離基本一致，各腔壓力、料流同步。澆口位置

盡量避開螺紋配合面以及卡扣受力位置，防止?jié)部跉埩?、澆口印痕影響裝配使用。小規格緊固件多采用點澆口、潛伏式澆口，實現全自動斷

澆，減少后加工工序。澆口尺寸需要結合原料特性確定，玻纖增強材料要適當放大澆口截面，避免剪切過熱產生銀絲、燒焦缺陷，同時控制

澆口剪切速率，防止高分子材料分解，造成緊固件強度下降。

二、螺紋結構模具設計注意事項

螺紋是塑料緊固件的核心配合部位，模具螺紋直接決定產品裝配性能。模具螺紋牙型精度需要匹配塑膠收縮率，提前把材料縮水補償?shù)铰菁y

牙徑，內外螺紋都不能直接照搬標準金屬螺紋尺寸，否則會出現擰不動、滑牙、配合過松的問題。外螺紋產品優先采用螺紋鑲件結構，內螺

紋產品需要設計螺紋旋轉脫模機構，旋轉機構傳動要平穩，避免旋轉過程劃傷螺紋牙面。螺紋鑲件表面拋光要順著螺旋方向，減少脫模摩擦

阻力，不能出現倒扣毛刺，防止產品螺紋被拉傷。螺紋起始牙、收尾牙要做合理過渡，避免尖角，成型過程尖角位置容易積料燒焦。多腔螺

紋模具要保證所有螺紋鑲件同心度，鑲件定位要牢靠，生產中不能發生移位跑位，防止批量螺紋不良。

三、脫模與頂出系統設計要點

塑料緊固件壁厚偏薄，螺紋、卡扣部位強度有限，頂出受力不合理極易發生頂白、頂裂、產品變形。盡量選用鑲件帶動整體頂出，不可以單

點小面積強行頂推螺紋有效區域。多腔模具頂出要做到受力均衡，頂針排布靠近產品受力殼體，遠離薄膠、螺紋牙位。帶倒扣卡扣類緊固件，

需要設計滑塊或者斜頂機構，斜頂行程、角度計算要預留安全余量，斜頂運動不能干涉螺紋鑲件。小產品要做好防粘模設計，型腔、型芯脫

模斜度按照原料合理放大，玻纖料脫模斜度需要加大，防止產品抱緊型芯，出現留?，F(xiàn)象。大批量自動化生產，模具要考慮產品自動脫落，避

免產品掛在鑲件或者斜頂上，造成生產中斷。

四、冷卻系統設計關鍵要求

緊固件多腔模具型腔排布密集，冷卻不均衡會帶來收縮不一致，直接引發螺紋尺寸波動、產品翹曲變形。每一個螺紋鑲件內部盡量設計直通

水路，對螺紋成型區域重點冷卻，不能只依靠模板間接散熱。水路距離型腔表面保持均勻距離，相鄰水路間距合理，避免局部過熱。內外螺

紋型芯優先選用帶隔水片的運水結構，改善細小型芯散熱難題，玻纖增強塑料成型溫度偏高，冷卻不到位，產品收縮不穩定，尺寸波動大。

模板水路也要完整排布，控制整體模溫波動，多腔模具各腔模溫差控制在較小范圍，保證每一模出來的緊固件尺寸一致性。

五、排氣與模具鋼材選用

緊固件螺紋、澆口附近屬于困氣高發位置，排氣設計不到位會出現燒焦、牙面缺料、強度下降問題。在料流末端、螺紋牙末尾、滑塊分型面

位置開設排氣槽，排氣深度嚴格匹配塑膠原料，玻纖料排氣深度適當控制，防止產生披峰。螺紋鑲件配合間隙也可以輔助排氣，但是間隙不

能過大，避免溢料形成毛刺影響螺紋裝配。模具鋼材選擇要看塑料材質，普通未增強塑料選用預硬鋼，添加玻纖、礦物填充的磨損性原料，

模仁、螺紋鑲件需要選用高硬度耐磨鋼材，螺紋成型部位表面做好拋光處理，提升產品外觀，同時延長模具使用壽命。對于部分耐腐蝕性

原料，模仁還要考慮防銹防腐蝕的需求。

六、收縮補償與公差預留

塑料緊固件對螺紋內徑外徑、卡扣裝配尺寸管控嚴格，設計階段必須充分參考實際材料縮水率，不同批次、不同牌號原料收縮存在浮動，

模具設計預留修模余量。重要配合尺寸型腔適當預留減膠修?？臻g，不要一次性做到成品尺寸。對于容易翹曲的長螺絲類產品，型腔可以

做微量預變形補償，抵消冷卻翹曲?；瑝K、斜頂、螺紋機構的配合間隙要結合溫度膨脹進行預留，高溫生產狀態下機構不能發生卡死、磨損。

總結

塑料緊固件注塑模具設計區別于普通外殼類產品，核心圍繞螺紋精度、多腔平衡、穩定脫模、均勻冷卻四個重點。進膠流道做到各腔平衡，

螺紋部位做好縮水補償與機構設計，頂出避免直接損傷受力部位，重點對螺紋鑲件加強冷卻，合理配置排氣與模具鋼材，同時預留修模余量。

只有把以上要點落實到位，才可以實現緊固件大批量自動化生產，保證螺紋配合、卡扣裝配性能穩定，降低生產階段不良率。
