塑料性能檢測樣片試驗模具主要用來制作拉伸、沖擊、彎曲、熱變形等標準測試樣條，樣片的成型一致性直接決定材料檢測數據的可靠性，樣條內部應力、熔接痕、縮凹、氣泡、浮纖等缺陷，都會造成測試結果偏差，模具設計需要優先保障樣條內部品質，其次兼顧成型效率，下面梳理塑料性能檢測樣片試驗模具的設計要點。

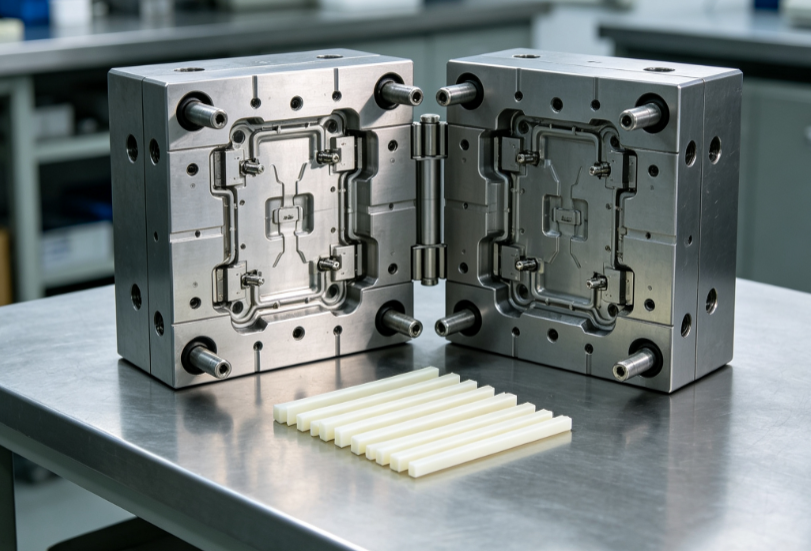

一、型腔與樣條結構設計

樣條型腔尺寸嚴格遵循對應材料測試國標要求，拉伸樣條、簡支梁沖擊樣條、彎曲樣條的厚度、標距段長度、過渡圓角都不允許隨意修改，型腔加工精度建議按照精密模具等級控制，型腔表面粗糙度達到 Ra0.8 以內，減少表面缺陷對沖擊、拉伸數值帶來干擾。

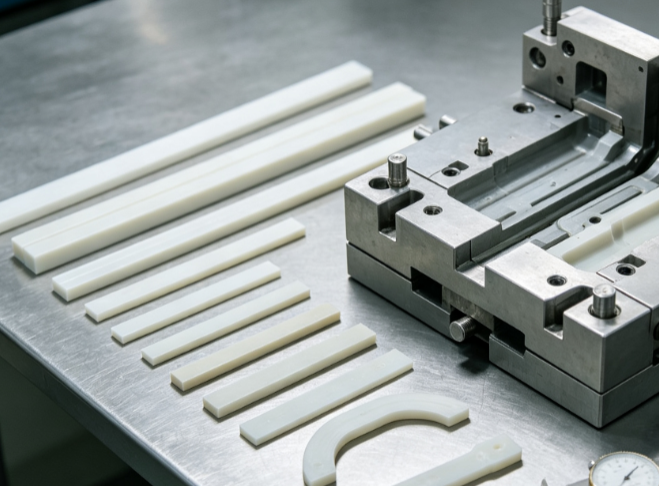

同一副試驗模具可做多腔排布，不同類型標準樣條可以組合布局，優先保證每一個型腔進膠條件保持一致，避免各個樣條之間成型條件差異，造成同批次測試樣片數據離散偏大。樣條厚薄過渡位置圓角要完整加工，不允許留有尖角，尖角位置容易產生應力集中，會直接導致沖擊測試數值整體偏低。

型腔壁厚做到均勻統一，盡量不設置局部厚膠區域，厚壁位置容易出現縮痕與內部真空泡，內部隱性氣泡肉眼無法分辨，但在力學測試時會成為斷裂起始點。如果需要同時制作多厚度規格樣條，優先采用鑲件互換結構，不要直接修改型腔表面，方便快速切換不同厚度試樣。

二、澆注系統設計

澆口選型直接影響樣條內部殘余應力，檢測樣條不適合使用細小點澆口，點澆口位置剪切大，會帶入較高內應力，拉伸樣條標距段內嚴禁設置澆口，澆口開設在樣條夾持端位置，避免澆口痕跡落在測試受力區域。

優先采用側澆口、扇形澆口，澆口厚度不能小于樣條壁厚的一半，降低熔體剪切速率，減少樣條內部殘余應力。流道截面適當放大，流道尺寸偏小會提升剪切發熱，容易造成材料降解，對于改性玻纖材料、PC、PA66 這類敏感材料尤為重要。

盡量規避樣條標距段出現熔接痕，布局時料流走向需要做規劃，不要讓兩股熔體匯合經過測試核心區域。如果結構限制無法避開熔接，需要在熔接位置充分開設排氣，同時評估該樣條是否可以用于正式檢測，存在明顯熔接痕的樣條應當直接作廢。

三、排氣系統設計

性能樣條模具排氣要求高于普通產品模具，熔體前沿裹挾的氣體如果無法排出，會形成微燒焦、微小氣泡，肉眼很難識別，但會嚴重干擾沖擊強度、斷裂伸長率測試結果。

在料流末端、型腔各個角落開設排氣槽，排氣槽深度根據材料調整，普通非結晶塑料 0.02?0.03mm，PA、PBT、PET 結晶材料控制 0.015?0.02mm，排氣寬度盡量放寬，每一個獨立型腔都需要配置獨立排氣，不建議多個型腔共用一條排氣通道。

分型面貼合需要良好，避免分型面跑飛邊的同時，保障氣體順利排出，對于高流動性低粘度材料，排氣深度不能過大，防止產生溢邊。

四、模具溫度與冷卻系統

冷卻水路排布盡量貼近各個型腔，保證整套模具模溫均勻，各個型腔溫差控制在 ±5℃以內，模溫波動會造成樣條結晶度不一致，結晶程度不同，沖擊、熱變形、彎曲模量測試數據會出現明顯偏差。

水路距離型腔表面距離保持 8?12mm，水路間距合理，不要出現局部熱點，結晶類改性材料，例如 PA66+GF、PBT+GF，模溫對結晶影響顯著，模具需要支持 80?120℃高溫模溫穩定運行。

檢測樣片模具不允許出現局部急冷，局部快速冷卻會讓樣條產生不均衡內應力，即便外觀完好，內部殘余應力會讓檢測數據重復性變差。

五、頂出、導向與鋼材選用

樣條試樣大多壁薄，頂出機構設計要防止頂出變形，優先在樣條夾持端布置頂針，禁止在標距測試區域設置頂出，頂出力過大容易造成樣條拱起變形，產生內應力。對于薄型沖擊樣條，可以增加頂針數量分散頂出力，必要時采用推板頂出結構。

導向定位精度需要可靠，導柱導套間隙合理，保證合模對齊，防止型腔錯位產生飛邊。模具型腔鋼材優先選用拋光性能好的預硬鋼，如 S136H，方便拋光獲得低粗糙度型腔表面；針對玻纖改性材料，型腔需要選用耐磨鋼材，長期生產避免型腔被玻纖沖刷磨損，導致樣條表面質量逐步變差。

六、其它輔助設計要點

模具盡量采用冷流道結構，方便更換不同牌號、不同顏色物料，清洗換料簡單，試驗模具追求試樣品質優先，不用刻意追求無水口。如果測試原料價格昂貴，可選用半熱流道，但是要注意熱流道滯留造成材料降解風險。

模架強度足夠，鎖模后分型面貼合嚴密，防止輕微脹模帶來樣條厚度超差，樣條厚度精度對模量、彎曲強度影響很大。模具可以預留溫度傳感器安裝位置，便于生產時實時監控型腔區域實際模溫。

總結

塑料性能樣片試驗模具的核心不是做出外觀好看的產品，而是產出低內應力、無隱性缺陷、批次一致性高的標準試樣。型腔尺寸嚴格遵循國標，澆口避開測試受力區，充分排氣，控制模溫均勻，減少剪切應力，頂出不損傷標距段，就可以降低檢測數據離散問題，保障材料試驗結果真實有效。
