注塑模具彈簧承擔頂針板復位、滑塊限位、機構回彈等功能，彈簧選型不合理是模具生產中斷的常見誘因，很多彈簧斷裂并不是配件本身質量缺陷，而是壓縮比超標、預壓設置錯誤、負荷等級錯配造成的疲勞損壞，結合行業通用 JIS B5012 標準與現場量產經驗，梳理注塑模具彈簧選型要點以及使用壽命參考標準。

一、彈簧顏色負荷等級與注塑模適用場景

注塑模具普遍使用矩形截面模具彈簧，依靠外殼顏色區分負荷等級，不同顏色對應最大壓縮比，直接決定疲勞壽命，選型不能只看外徑長度，負荷等級需要匹配機構受力條件。

黃色彈簧屬于輕負荷，極限壓縮比 50%，彈力柔和，適合小型模具輕載復位、細小抽芯機構，多用于行程偏大、負載較小的輔助回彈結構，不適合頂針板大質量復位系統。

藍色彈簧屬于輕中負荷，極限壓縮比 40%，是注塑模具使用占比最高的通用彈簧，絕大多數中小型模具頂針板復位、普通滑塊限位都可以選用，兼顧彈力與疲勞壽命，量產穩定性較好。

紅色彈簧屬于中負荷，極限壓縮比 32%，彈力更大，適合大型模具頂出、深腔脫模、重量偏大的頂針板以及受力較大的滑塊定位機構，行程不宜設計過大，避免壓縮比例超標。

綠色與茶色為重載、超重負荷彈簧，極限壓縮比分別為 24%、20%，適合短行程高壓壓緊場景，注塑模具中較少大面積使用，多用于大型滑塊鎖止、先復位機構，嚴禁用于長行程頂出復位，極易發生早期斷裂。

二、核心選型計算與安裝控制標準

選型優先核算總壓縮量，總壓縮量包含預壓量加上實際工作行程，還要預留模具后期修磨余量，彈簧允許最大壓縮量必須大于全部總壓縮量，不能用到壓縮極限位置。

預壓量是設計關鍵，注塑模頂針復位彈簧預壓一般取 5?10mm，預壓過小彈簧工作時容易晃動異響，預壓過大會直接拉高實際壓縮比，縮短使用壽命；滑塊側向彈簧預壓保證機構回彈到位即可，天側滑塊需要適當加大預壓力抵消自重影響。

彈力校核方面，復位彈簧預壓狀態下彈力需要大于頂針板自重的 2 倍以上，防止注塑壓力造成頂針板后退，出現飛邊壓傷產品，多根彈簧同時使用時受力盡量均勻分布，避免單根彈簧過載。

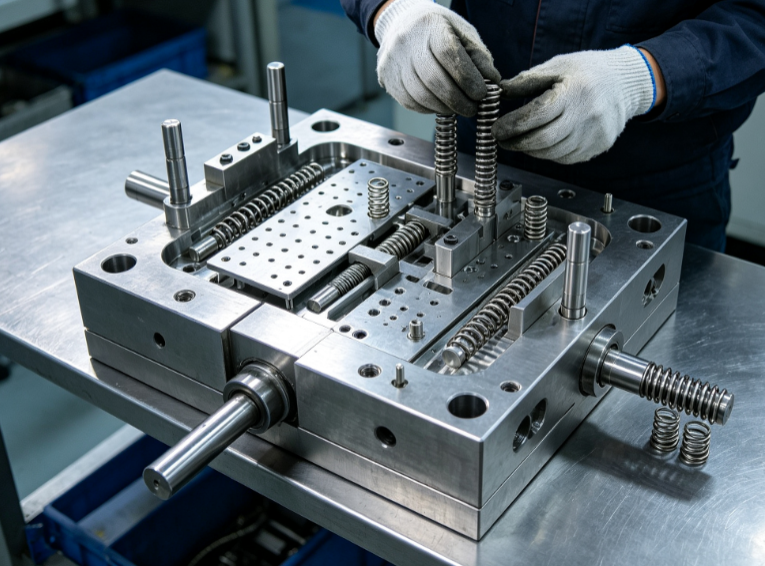

安裝空間需要合理預留，彈簧安裝孔徑比彈簧外徑大 1?2mm，保證彈簧壓縮過程可以自由徑向擴張，孔徑過小彈簧會被擠壓卡滯，出現扭曲斷裂；導柱與彈簧內孔留有間隙，不能緊配摩擦，減少運行磨損。

材質方面常規注塑模溫度低于 120℃選用 50CrVA 鉻釩鋼即可，大批量連續生產優先選擇噴丸強化處理彈簧，提升抗疲勞性能；熱流道周邊、模溫長期偏高的模具選用耐高溫合金鋼彈簧，規避高溫帶來的彈性衰減問題。

三、壓縮比與使用壽命參考標準

壓縮比是彈簧壽命最核心影響因素，同樣一根彈簧，壓縮比例不同，疲勞循環次數會出現幾倍差距，極限壓縮比只代表不直接壓壞的底線，不能當做量產使用工況。

按照行業實測參考，黃色彈簧壓縮比控制在 40% 以?xún)?nèi)，理論疲勞壽命約 100 萬次；藍色彈簧壓縮比控制在 32% 以?xún)?nèi)，理論疲勞壽命約 100 萬次；紅色彈簧壓縮比控制在 25.6% 以?xún)?nèi)，理論疲勞壽命約 100 萬次；綠色重載彈簧壓縮比控制在 19.2% 以?xún)?nèi)，理論疲勞壽命約 100 萬次。

如果壓縮比例提高到極限值附近，使用壽命會大幅下降，藍色彈簧壓縮 40%、紅色彈簧壓縮 32% 工況，循環壽命僅 30 萬次左右；一旦超過極限壓縮，壽命會斷崖式下跌，可能幾萬模次就出現斷裂失效。

實際生產受模具溫度、潤滑狀態、加工品質影響，實際使用壽命會低于理論數值，間歇性打樣生產，彈簧壽命可以接近理論值；24 小時不間斷量產，建議按照理論壽命的 60%?70% 作為維護更換參考周期。

四、現場使用維護與失效判定

同一套模具復位或者滑塊機構，必須使用同規格、同顏色彈簧，新舊彈簧不建議混用，新舊彈力不一致會造成頂出偏移、滑塊卡頓，加速配件損壞。

日常維護觀察要點，彈簧出現自由長度縮短、回彈滯后、端面出現細小裂紋、彈簧扭曲歪斜，代表已經出現疲勞損傷，即便沒有斷裂也需要整套更換，不能只替換已經斷裂的單根彈簧。

彈簧存放注意防銹，脫模劑、水汽長期附著會產生點蝕坑，點蝕位置容易成為斷裂起點；機構運動位置可以少量使用耐高溫潤滑脂，減少摩擦發熱。

總結

注塑模具彈簧故障絕大多數來源于壓縮比超標，選型不能只核對外徑長度，要結合負荷等級、預壓量、總壓縮行程綜合核算。中小模具頂出復位優先選用藍色彈簧，大負載機構選用紅色彈簧，嚴格控制實際工作壓縮比，大批量連續生產適當降低壓縮比換取更長疲勞壽命，結合模具保養周期批量更換，就可以減少?gòu)椈蓴嗔淹C(jī)問題，保障模具穩定量產。
