PSU 屬于耐高溫透明特種工程塑料，成型溫度高、熔體黏度大，成型制品無顏色遮蓋，模具型腔任何細微劃痕、加工紋路、拋光缺陷都會直接復刻在產品表面，引發霧痕、亮線、透光不良等外觀報廢問題。相較于普通塑膠模具，PSU 透明模具加工必須建立全流程防劃傷管控體系，從原材料備料、數控加工、電火花、研磨拋光、裝配試模全程規避表面損傷，下面梳理標準化防劃傷加工流程。

一、前期備料與熱處理防劃傷基礎管控

PSU 透明模具優先選用 S136、STAVAX 等高純凈度馬氏體不銹鋼，鋼材內部夾雜物少，拋光性能穩定，熱處理后硬度控制在 HRC48–52。原材料入庫后首先進行外觀全檢，鋼板表面磕碰、劃痕、銹蝕區域必須切除，不允許直接用于型腔型芯加工。下料采用慢走絲切割，禁止火焰切割；轉運過程使用橡膠墊板隔離，鋼板之間禁止直接疊放，吊裝選用軟吊帶，杜絕鋼絲繩直接接觸鋼材成型區域。熱處理環節控制升溫速率，減少材料內應力，避免后續加工出現局部起皮、細紋；熱處理完成后做噴砂清理氧化皮，再進行去應力回火，回火之后由質檢確認型腔毛坯無表面裂紋、麻點，方可流入機加工工序。整個備料階段嚴禁硬質工具直接敲擊成型面毛坯，從源頭避免隱性損傷。

二、CNC 粗精加工防劃傷工藝規范

粗加工預留均勻精加工余量，型腔單邊預留 0.3–0.5mm 余量，避免局部余量過大導致刀具擠壓拉傷表面。刀具選用全新硬質合金銑刀，刀具崩齒、刀尖磨損立即更換，鈍刀切削容易產生刀紋、撕裂金屬表層。精加工優先采用等高加工策略，減少側向受力，進給速度平穩，降低切削振動形成的細微振紋。加工完成后清理工件必須使用高壓潔凈風配合無塵毛刷，禁止金屬毛刷清掃型腔；工件取下后放置于硅膠墊板，臺面提前清理鐵屑，細小鐵屑極易壓入工件形成壓痕。所有型腔半成品轉運獨立使用防塵收納盒，工件成型面不得與工裝、夾具、金屬臺面直接接觸，夾具夾持位置避開最終成型區域，夾傷區域后期無法用于透明外觀面。

三、EDM 電火花加工防劃傷控制要點

PSU 透明模具型腔盡量減少大面積電火花加工，優先依靠 CNC 完成主體型面，僅深窄筋位、死角特征使用 EDM。電極選用高純紫銅，電極精加工到位，表面無刀痕；加工參數采用中低電流、適度脈寬，控制放電能量，降低積碳、麻點、電弧灼傷風險。加工過程定時清理工作液濾芯，工作液保持潔凈，懸浮金屬顆粒會在放電間隙造成型腔表面點狀劃傷。加工結束后不可直接用硬質工具刮除積碳，使用專用銅刷配合無水酒精輕柔清洗。EDM 完成后的型腔表面會存在火花紋，后續拋光需要逐級去除，禁止跳過研磨工序直接精拋，殘留火花紋會轉化為永久性細微劃痕。

四、逐級研磨與鏡面拋光核心防劃傷流程

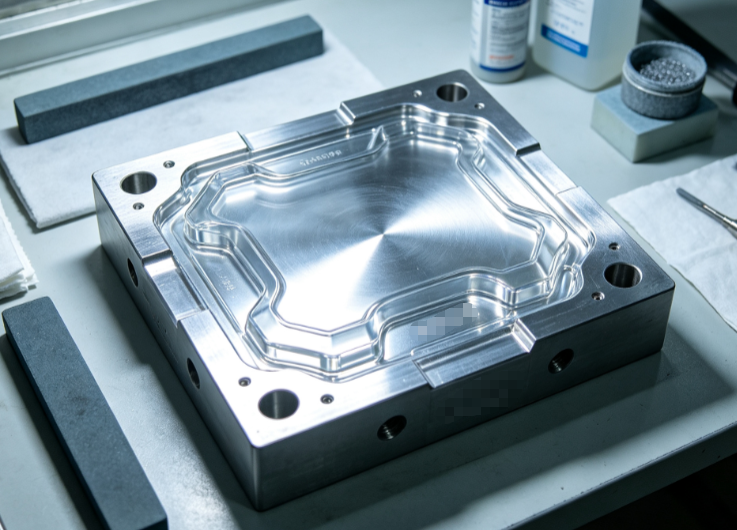

拋光是 PSU 透明模具防劃傷最關鍵工序，必須在獨立無塵拋光工位開展，工位保持清潔，空氣中粉塵會在拋光過程造成不規則劃痕。研磨嚴格遵循粒度逐級遞增原則，不允許跨粒度打磨，標準順序：400# 油石→800#→1200#→2000# 油石，油石打磨完成后依次使用 3000#、5000#、8000#、10000# 鉆石拋光膏。每更換一檔粒度，必須用無水酒精徹底清洗型腔、拋光工具，清除上一檔研磨顆粒，粗粒度碎屑混入精拋工序會形成大量難以消除的長線劃痕。打磨方向統一順著產品脫模方向，禁止交叉往復打磨，防止形成網狀紋路。曲面、圓角使用軟性拋光輔具貼合型面，局部壓力不能過大，避免出現橘皮與局部凹痕；窄槽、深筋使用竹簽包裹拋光布，杜絕硬質工具直接接觸型腔。最終鏡面粗糙度控制 Ra≤0.025μm，達到 SPI A2 鏡面等級，拋光完成后使用強光手電多角度檢查，確認無劃痕、麻點、紋路后方可轉入裝配。

五、鉗工配模、裝配階段防劃傷管控

配模前所有鑲件、滑塊、斜頂成型面預先保護，使用透明保護膜覆蓋外觀區域。鉗工研磨封膠面、配合面時，研磨碎屑及時清理，防止碎屑卡在分型面，合模擠壓劃傷型腔。裝配過程佩戴無塵手套，禁止徒手直接觸摸鏡面型腔；搬運模仁采用真空吸盤或者軟質夾持工裝，禁止使用鉗子、扳手夾持成型表面。所有導柱、頂針、滑塊運動副使用潔凈高溫潤滑脂，少量加注，避免油脂溢流污染型腔，油脂碳化后會粘附型腔形成頑固污漬，脫模時拉傷產品。合模試配逐步低壓合模，發現異物立刻開模清理，嚴禁強行鎖模。裝配完成后型腔再次全面清潔，使用無塵無紡布單向擦拭，禁止來回揉搓型腔鏡面。

六、試模、轉運與臨時防護規范

模具轉運、存放全程貼覆透明保護膜，保護膜邊緣不能殘留膠漬。首次試模前使用潔凈壓縮空氣吹掃型腔，確認無粉塵、金屬碎屑；優先采用低溫低壓試模，減少 PSU 熔體高速?zèng)_刷型腔。試模過程禁止硬質工具直接接觸型腔，清理澆口殘料、積碳選用銅鏟、竹片等軟性工具。試模間隙型腔噴涂中性防銹劑，避免鏡面鋼材氧化產生微小銹點，銹點等同于細微凸起，持續刮傷透明制品。長期停機前完整清潔型腔，覆蓋保護膜，放置干燥環境存放。

總結

PSU 透明塑料模具表面任何劃痕都會直接影響透明制品光學品質，防劃傷不能只依靠最終拋光修補，需要貫穿鋼材備料、CNC 加工、EDM、研磨拋光、鉗工裝配、試模防護全流程。核心管控思路為前期減少機械損傷、加工嚴控振紋與顆粒污染、拋光遵守逐級研磨規范、裝配與轉運做好成型面隔離保護。嚴格執行整套標準化加工流程，能夠最大限度消除模具型腔劃痕、紋路、麻點缺陷，穩定保障 PSU 透明產品外觀良率，減少后期反復拋光修模帶來的工期與成本損耗，滿足醫療視窗、耐高溫透明殼體等高要求產品量產條件。
