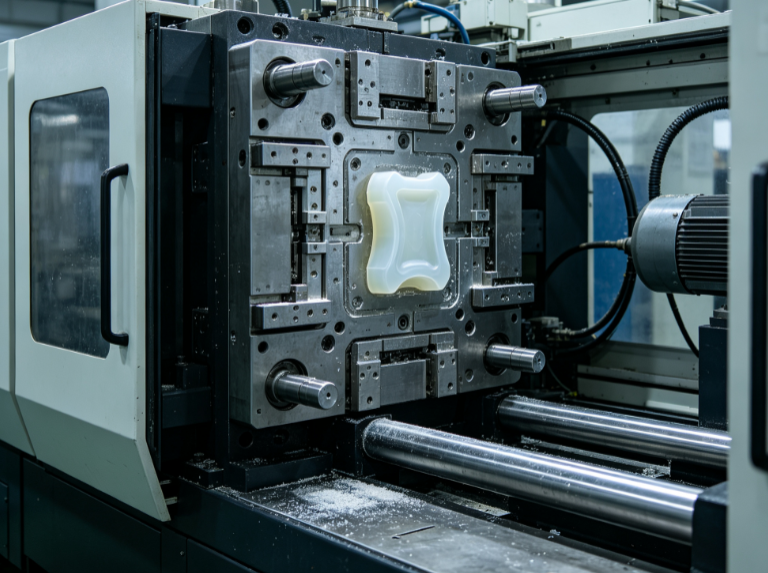

塑膠產品造型日趨多元化，大量曲面、鏤空、多特征組合的非標異形零件廣泛應用于消費電子、醫療器械、智能家居、汽車內飾領域。不同于標準化殼體模具，非標異形塑膠件沒有成熟模具方案可直接套用，產品結構不規則、曲面復雜、裝配尺寸要求嚴苛，從前期方案設計、模具結構規劃，到加工制造與試模量產，全程存在諸多難以預判的技術障礙。深入梳理開發過程中的核心難點，能夠有效減少改模次數，控制項目周期與開發成本。

一、產品結構異形帶來的分型與封膠難題

常規塑膠產品分型線走向規整，封膠面連續平整，設計與加工難度較低。非標異形產品往往存在不規則自由曲面、倒扣交錯、深淺落差懸殊、局部薄壁、凹凸特征交錯分布等特點，直接增加分型方案制定難度。多條潛在分型線難以取舍，若分型位置選擇不當，極易產生明顯披鋒、錯位，影響外觀裝配。大量不規則曲面封膠區域無法做成完整平面封膠，封膠邊界零碎狹長，模具加工、拋光稍有偏差就會出現封膠失效。同時異形結構經常伴隨多處方向不同的內倒扣、斜向倒扣，單一斜頂或者滑塊結構無法滿足脫模需求，需要疊加多層抽芯機構，機構之間極易發生運動干涉，布置空間緊張。很多異形特征無法順利設計常規頂出點位，局部區域存在頂出盲區，成型過程容易出現產品粘前模、頂白、變形等缺陷。

二、模流平衡困難，成型缺陷管控難度大

非標異形塑件壁厚分布很難做到均勻，局部厚壁區域易產生縮水、凹陷，薄壁狹長區域容易出現填充不足、熔接痕強度偏低。產品外形不對稱，熔體在型腔內流動路徑長短不一，流動阻力差異明顯，依靠常規進膠方式很難實現熔體均衡填充。澆口位置、數量、大小稍有改動，熔接痕位置、困氣區域就會發生變化。異形曲面型腔內極易形成封閉困氣區域，常規排氣槽無法跟隨產品輪廓布置，排氣不暢會引發燒焦、氣泡、流痕等外觀不良。同時不規則結構冷卻路徑難以把控，傳統直線冷卻水道無法貼近復雜型腔曲面，局部積熱難以消除，成型后產品內應力分布不均，冷卻收縮不一致，大批量生產時翹曲變形方向難以預測，試模階段需要反復調整工藝參數，拉長項目周期。

三、加工精度控制復雜，配模難度顯著提升

標準模具型腔多由簡單平面、規則曲面構成，CNC、EDM 加工路徑規劃簡單，測量校驗便捷。非標異形模具型腔布滿連續自由曲面、不規則過渡圓角、細小異形特征，數控編程工作量大幅增加，對機床精度、刀具選型、加工策略要求更高。大量細小深窄異形槽位、尖角區域無法依靠 CNC 一次性加工到位，必須依賴電火花精加工，加工周期更長。自由曲面難以使用常規卡尺、高度規檢測，需要借助三坐標持續校驗型面精度，檢測成本與耗時同步上升。在裝配配模環節，不規則封膠面、異形鑲件配合邊界很難均勻貼合，鉗工研磨工作量巨大。稍有加工誤差，就會出現局部間隙過大產生披鋒，局部擠壓過重導致模具壓傷、崩角，配模調試周期遠高于普通塑膠模具。

四、脫模機構布局受限，運動干涉風險突出

非標異形產品輪廓凹凸多變，可利用的頂出安裝空間十分有限。部分產品外觀面不允許設置頂針痕跡，可用頂出位置進一步縮減，極易出現頂出力不均衡，產品脫模時受力扭曲產生變形。多處不同角度倒扣并存時，滑塊、斜頂、油缸抽芯機構密集排布，狹小空間內各類機構行程、運動軌跡相互重疊，干涉風險極高。很多異形曲面斜頂成型面為不規則曲面，斜頂本體在滑動過程中和型腔摩擦干涉，出現拉傷、卡滯問題。針對深度較大、異形輪廓的倒扣結構，單純機械抽芯無法實現穩定脫模，不得不采用油缸、延時抽芯、先復位機構等復雜組合結構，模具整體結構復雜度上升，制造成本增加，后期量產故障點增多，維護難度上升。

五、試模迭代次數多，量產穩定性難以保障

標準化模具依托成熟經驗，前兩次試?；灸軌蚨ㄎ恢饕獑?wèn)題。非標異形模具受型面收縮率不均、流動不可預判、冷卻不均衡等多重因素影響，首次試模往往同時出現翹曲、困氣、熔接痕、披鋒、粘模等多種缺陷，缺陷之間相互關聯，單一調整工藝參數很難一次性解決。很多問題根源在于前期分型、進膠、冷卻方案存在短板，需要進行結構改模，涉及型腔燒焊、修改滑塊斜頂、追加水道、新增排氣等操作，改模周期長。即便試模樣品滿足檢驗標準，進入連續量產階段，異形型腔溫度場波動、磨損不均等問題會逐步顯現，產品尺寸穩定性容易隨生產時長發生漂移，需要持續監控工藝，對注塑操作人員和品質管控提出更高要求。

總結

非標異形塑膠模具開發難點集中體現在異形結構引發的分型封膠、熔體流動平衡、精密加工、脫模機構布局以及試模量產穩定性等多個維度。這類模具不能照搬常規模具設計思路，項目前期應當充分開展產品結構評審與模流分析，提前優化不合理壁厚與特征，優先規避先天成型風險；設計階段預留充足機構運動空間，盡可能采用隨形冷卻優化溫度均衡性；加工環節針對自由曲面制定精細化加工與檢測方案。只有從產品源頭、模具設計、加工制造、試模調試全流程進行風險預判，才能有效降低反復改模概率，縮短開發周期，控制開發成本，保障模具順利實現穩定量產。
