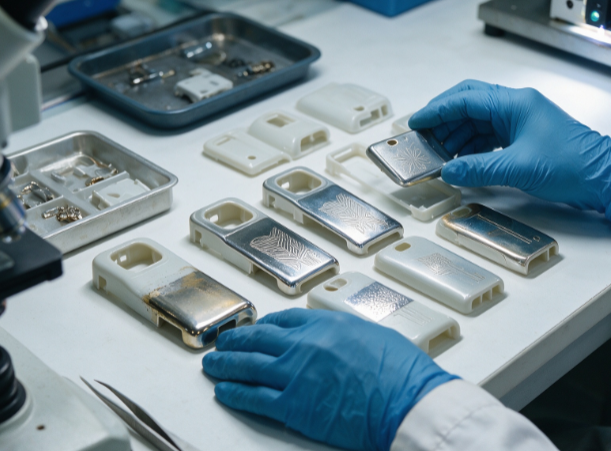

塑件完成注塑后經過電鍍、鐳雕加工出現鍍層起皮、分層、掉皮缺陷，根源不只是表面前處理工藝，模具成型帶來的內應力、表層浮纖、縮痕、油污析出等底層問題會直接破壞鍍層附著力。從模具結構、澆口、冷卻、排氣、頂出、材質適配多維度優化模具，能夠大幅降低電鍍鐳雕分層不良，形成整套可落地的模具改良方案。

一、澆口與流道結構改良，降低塑件表層剪切應力

熔體經過狹小澆口時高速剪切會產生表層內應力，電鍍腐蝕后應力釋放直接引發鍍層分層，原有細小側澆口、薄點澆口是高發缺陷源頭。改良優先擴大澆口截面積，加厚澆口厚度、加寬澆口寬度，降低熔體剪切速率，點澆口可替換為扇形大澆口、搭接式側澆口，延長熔體緩沖區域，避免塑件表層分子鏈斷裂形成應力層。分流道采用大圓弧過渡，去除直角拐角，減少熔體滯留產生的降解料；多級分流道做漸變式截面，防止局部流速突變。同時調整澆口開設位置，避開產品外觀鐳雕電鍍區域，將澆口布置在非可視邊緣、裝配凹槽處，剪切應力集中區不覆蓋鍍層加工面。針對大面積外觀件采用多點對稱澆口均衡進料，單一澆口遠距離進料會造成遠端塑件應力堆積，多點進料可平衡內部應力分布，減少電鍍后起皮概率。

二、型腔成型面與排氣系統優化，消除浮纖、氣泡分層誘因

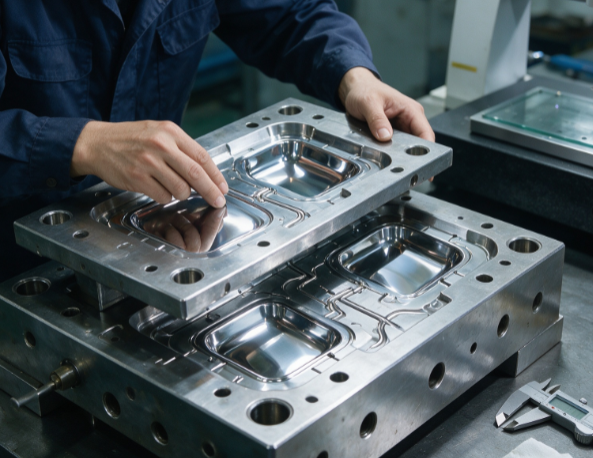

玻纖增強塑料成型時表層浮纖會割裂電鍍鍍層結合層，模具排氣不良產生的內部微氣泡經電鍍酸堿浸泡后膨脹，直接造成鍍層鼓包分層。型腔型面精加工提升拋光等級，采用 1200 目以上鏡面拋光，降低熔體與模具摩擦產生的表層浮纖；對筋條、薄壁、轉角等易積氣區域增設深度 0.01~0.02mm 薄型排氣槽，沿產品輪廓均勻排布，末端配套冷料溢流槽收集低溫降解料，防止冷料附著塑件表面破壞鍍層。深腔、厚壁區域增加鑲件式分段排氣，避免氣體包裹在塑件內部形成隱性氣泡；分型面全面研磨貼合，杜絕溢料同時保證排氣通暢。針對浮纖嚴重的材質，型腔表面做細微咬紋處理，適度提升塑件表層致密性，減少玻纖外露，從模具成型環節改善基底結合強度。

三、冷卻水路系統改良，均勻控溫減小成型內應力

模具局部溫差會讓塑件不同區域收縮速率不一致，殘留不均勻內應力，電鍍藥水滲透后應力釋放引發分層起皮。原有單邊水路、水路距離型腔遠近不一的結構全部整改，采用環繞式隨形水路，水路與型腔壁間距統一控制在 8~12mm，厚壁凸臺、加強筋單獨增設螺旋隔水水路，消除局部高溫?zé)狳c。模具采用分區獨立控溫回路，外觀電鍍區域水路流量單獨調節，整副模具型腔溫差控制在 3℃以內，避免一面高溫一面低溫帶來的收縮差。主流道、分流道區域加裝獨立冷卻環，降低流道冷料溫度波動，防止批次塑件應力差異。長期量產水路易結垢，模具設計時預留大口徑水路接頭，方便定期疏通換熱，穩定成型溫度環境，降低塑件殘余應力。

四、頂出、脫模結構改良，避免表層拉傷、隱性裂紋

脫模過程中頂針摩擦、強行脫模會在塑件表層產生肉眼不可見細微劃痕與微裂紋，電鍍液體滲入裂紋內部，鐳雕加熱后鍍層分層脫落。統一加長頂針、司筒配合導向段，縮小頂針與孔間隙，防止頂針刮擦塑件內壁外觀面；頂針排布均勻分散頂出力，厚壁、大面積外觀件增加頂針數量，降低單點頂出壓強。加裝限位柱控制頂出行程，避免頂出過度拉扯塑件產生拉伸應力；頂針端面做 R 圓角拋光，去除尖銳棱角劃傷產品。分型面、鑲件配合面研磨至無臺階，脫模斜度加大至 1.5° 以上，薄壁外觀件提升至 2°，保證塑件平順脫模，杜絕強行脫模造成的表層微損傷。模具所有鑲件接縫做無縫研磨處理，防止飛邊去除時劃傷產品基底，破壞電鍍附著基礎。

五、模具材質、表面處理與料流輔助改良

模具鋼材選型直接影響塑件表層成型質量，原普通 P20 鋼易磨損產生細微紋路，改良替換為 NAK80、S136 耐腐蝕鏡面模具鋼，鋼材高拋光性可穩定塑件表層致密程度，同時耐注塑原料腐蝕，避免模具銹蝕析出雜質污染塑件。型腔表面做真空氮化拋光處理，提升模具耐磨性，長期量產不會出現表面麻點轉移至塑件。針對易析出助劑、抗靜電劑的改性塑料，在流道末端、澆口前方增設大容量冷料井，截留分解析出物，防止油污、低分子物質浮于塑件表面阻隔鍍層結合。若塑件存在壁厚差過大結構，模具內側增設緩沖筋、減膠槽，均衡壁厚減少縮痕，縮痕凹陷位置鍍層厚度不均，鐳雕受熱極易起皮分層。

六、試模驗證與模具標準化整改流程

模具改良完成后需配套專項試模驗證，優先取多批次塑件不經打磨直接送電鍍鐳雕測試，檢驗分層起皮不良率。若局部區域持續分層，對應優化該區域澆口大小、排氣、冷卻水路；大面積外觀件出現整體起皮，重新核算澆口剪切速率，調整流道截面降低內應力。建立模具改良驗收標準，塑件無浮纖、無微氣泡、無脫模劃痕、殘余應力檢測達標后方可量產，避免依靠電鍍前打磨掩蓋模具成型缺陷，減少后道加工報廢成本。量產過程定期復檢模具拋光面、排氣槽、頂針間隙，出現磨損堵塞及時修模，維持穩定成型基底質量。

總結

鐳雕電鍍分層缺陷的模具改良核心是消除塑件成型階段的表層損傷、殘余應力、浮纖氣泡三大底層問題，通過放大澆口降低剪切應力、優化排氣型腔消除表面缺陷、均衡冷卻減少收縮應力、改良頂出脫模規避微裂紋，搭配優質鏡面模具鋼與冷料結構穩定塑件基底致密性。整套改良思路貫穿模具設計、加工拋光、水路布局、脫模機構全環節，從成型源頭提升塑件表面基底附著力，大幅緩解后續電鍍、鐳雕加工時鍍層分層、起皮、鼓包不良，減少后處理返工，穩定產品良率，降低整體生產損耗。
