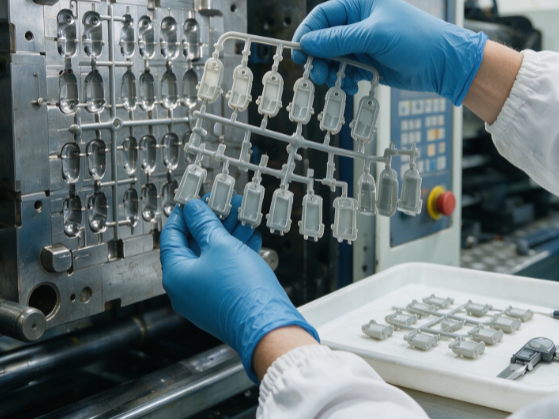

多型腔模具是大批量塑件量產主流結構，型腔數量從兩腔到數十腔不等，充填失衡會出現各型腔產品缺料、飛邊、重量不一、尺寸偏差、翹曲變形等批量缺陷，嚴重降低良品率。平衡充填設計核心是讓熔料同時抵達每一個型腔、各型腔壓力與溫度保持一致，整套規范覆蓋澆注系統、型腔排布、冷卻、排氣、結構補償全流程，為多腔模標準化設計提供依據。

一、澆注系統平衡流道設計規范

流道系統分為自然平衡與幾何平衡兩類，幾何平衡為優先設計方案，所有型腔主流道、分流道、澆口的長度、截面積、轉角完全一致，保證熔體流動阻力無差異。分流道布局優先采用 H 型、X 型對稱排布，杜絕長短分流道交錯布局；多級分流道需逐級等比例縮小截面，轉角做 R 圓角過渡，避免熔體滯留、局部剪切升溫不均。流道截面統一選用 U 型或梯形，截面尺寸依據塑料粘度匹配，高粘度材料適當加大流道直徑，減少流動損耗。

自然平衡流道僅用于型腔數量少、塑件體積差異極小的場景，設計時需通過流變計算補償長短流道阻力，加長近澆口型腔澆道、加寬遠端分流道，每完成流道設計必須進行模流分析驗證充填時間差，相鄰型腔充填時差不得超過 0.05 秒。澆口設計統一規格，同套模具所有型腔澆口厚度、寬度、長度完全相同，側澆口、點澆口、潛伏澆口不可混用，防止進料速率不一致。主流道襯套球面貼合注塑機射嘴，內徑匹配射嘴孔徑，避免熔料分流初期壓力損耗不均。

二、型腔排布與分型基準平衡規范

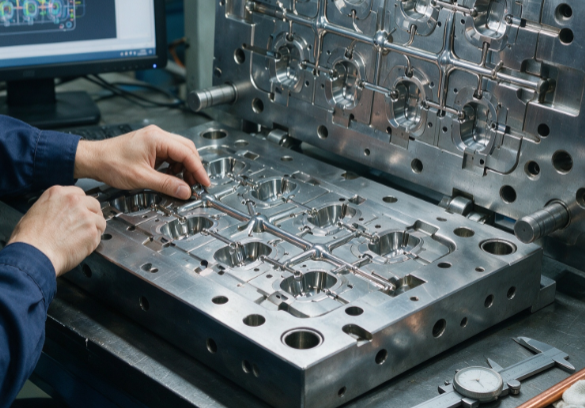

多型腔排布必須圍繞模具中心對稱布置，重心與注塑機鎖模中心重合，防止合模受力偏斜導致分型面貼合間隙不一致，間接改變各型腔充填壓力。相同規格塑件采用矩陣式對稱排布，若存在大小不一型腔，嚴禁混合排布，需分模生產；型腔間距保持統一，型腔與模具邊緣、型腔相互間壁厚均勻，避免局部蓄熱差異引發收縮不均。

分型面選取統一平面，不可高低錯落，鑲塊、型腔板加工平面度、平行度控制在精密公差內，合模后各型腔分型面壓緊力均等。定位銷、導柱導套對稱分布在模板四角，保證每次合?；鶞薀o偏移，單側間隙過大易造成單邊型腔飛邊、另一側缺料。深腔塑件型腔鑲件統一做獨立定位結構，鑲件厚度、固定方式一致，杜絕鑲件輕微位移帶來的容積偏差，從成型容積層面保證各型腔理論尺寸統一。

三、冷卻系統均衡控溫設計規范

溫度失衡是多腔充填不平衡的核心隱性因素，溫差會改變熔體粘度與收縮速率，即使流道幾何完全平衡，溫度差依舊會造成充填差異。冷卻水路遵循等距、等徑、等流量原則，每個型腔環繞水路數量、水路與型腔壁距離完全相同，水路鉆孔深度、隔水片規格統一，避免單腔散熱過快或過慢。

主流道、分流道區域增設獨立冷卻回路，降低流道凝料溫度波動；模具四角、中間型腔單獨分區控溫，采用多路獨立水路接頭，可分別調節冷卻水流量。針對厚壁塑件型腔，加厚區域增設螺旋隔水冷卻結構，消除局部高溫熱點。水路接頭規格統一，管路長度盡量一致，減少水路沿程阻力差異，模流分析單型腔溫度差值控制在 3℃以內，超出差值需增設輔助水路或隔熱槽。

四、排氣與頂出機構同步平衡規范

排氣不暢會造成型腔內部氣體壓縮，阻礙熔料充填，同一模具不同型腔排氣槽規格必須統一，排氣槽開設位置、深度、寬度完全相同，末端開設溢流槽收集冷料，防止冷料堵死單腔排氣通道。深筋、薄壁位置增加輔助排氣，所有排氣槽避開澆口正對區域，保證各型腔排氣泄壓速率一致。

頂出機構實現同步頂出，所有頂針、司筒長度、直徑相同，頂針板加裝限位柱保證頂出行程統一，頂出彈簧規格、彈力一致，防止單側頂出提前脫模拉扯塑件。頂針分布密度各型腔保持一致，避免局部塑件冷卻后應力變形，成型時容積發生細微變化影響充填效果。對于長流程多腔模，增設平衡塊、導向限位結構，消除頂出偏載帶來的型腔受力偏差。

五、模流校核與補償調整規范

模具圖紙設計完成后必須開展模流平衡校核，校核指標包含各型腔充填時間、壓力峰值、熔體溫度、產品重量、剪切速率。充填時差超標、壓力差值過大時，優先優化分流道截面、澆口尺寸進行阻力補償，不建議單純依靠注塑工藝彌補失衡。針對無法實現幾何平衡的布局，采用差異化澆道阻力補償法，延長近流道型腔澆口長度、增大遠端分流道截面積，抵消流動距離帶來的壓力損失。

試模階段記錄每腔塑件重量、外觀缺陷、尺寸數據，出現規律性單腔缺料或飛邊，修改對應型腔澆口與流道；長期量產出現充填失衡，檢查水路堵塞、導柱磨損、鑲件位移問題，優先修復模具結構，而非長期調整注塑壓力、保壓參數。

總結

多型腔平衡充填模具設計以幾何平衡為基礎，通過對稱流道布局、均等型腔排布、均衡冷卻、同步排氣頂出四大核心結構實現熔體流動條件統一，搭配模流分析與試模補償機制，消除各型腔流動阻力、溫度、壓力差異。整套規范貫穿模具前期設計、加工校核、試模整改全流程，從模具硬件層面解決多腔充填失衡問題，穩定各型腔塑件重量、尺寸與外觀一致性，減少工藝調試難度，提升多型腔模具批量生產穩定性與產品良率。
