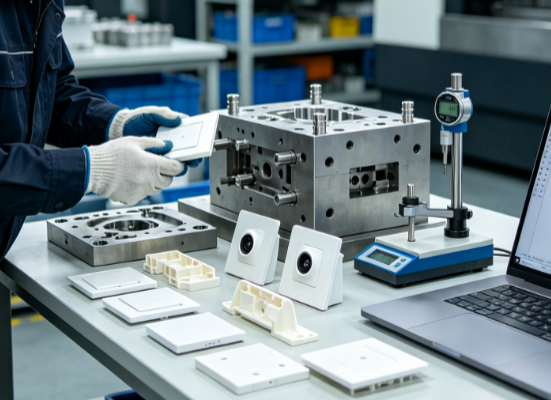

智能家居組件涵蓋智能開關面板、傳感器外殼、攝像頭支架、中控遙控器、門鎖塑膠配件等塑件，產品兼具外觀高質感、精密裝配公差、阻燃環保、批量自動化生產多重要求，模具開發周期長、評審節點多，任何環節疏漏都會引發外觀瑕疵、裝配錯位、量產良率偏低等問題。整套模具開發遵循客戶需求對接、前期 DFM 評審、設計加工、試模整改、驗收交付、售后維保標準化流程，每個階段設置明確核查標準，適配智能家居產品多品類、迭代快、外觀要求嚴苛的行業特性。

一、項目前期對接與需求確認

對接客戶提供完整 3D 產品數模、2D 尺寸圖紙、外觀標準樣件，收集產品使用場景、塑膠原料規格，智能家居產品優先確認是否需要阻燃、ROHS 環保、免噴涂、防水密封等特殊要求。

梳理產品量產規劃，明確年產能、注塑機噸位、自動化取件需求，確定模具型腔數量、熱流道 / 冷流道方案，區分外觀件、內部結構件不同開發標準。

核對裝配配套要求，包含與 PCB 板、金屬嵌件、鏡頭玻璃、橡膠密封圈的配合間隙，記錄公差管控重點區域，同步確認皮紋、鏡面、啞光等外觀工藝規范。

出具項目開發計劃表，劃分設計、加工、試模、改模、交付各階段時間節點，同步簽訂圖紙保密協議，規避智能家居新品外觀結構泄密風險。

核算模具鋼材、加工、試模成本，輸出正式報價單，雙方確認開發周期、付款節點、驗收標準后啟動模具開發項目。

二、DFM 可制造性前置分析與結構優化

針對智能家居塑件開展全維度 DFM 核查，重點檢查壁厚均勻度、筋條、螺絲柱、卡扣、盲孔結構，修正厚壁縮水、壁厚突變、脫模斜度不足等成型隱患。

預判熔接痕、困氣、翹曲變形風險，將熔接痕調整至產品側面、背面等非外觀區域，優化筋位、減膠槽結構降低成型不良。

評估模具機構可行性，傳感器、攝像頭類小型復雜零件核查斜頂、滑塊倒扣運動空間，狹小裝配止口提前調整產品結構避免模具插穿位易磨損。

同步規劃嵌件預埋方案，門鎖、開關內部銅螺母、金屬導電片預埋位置優化，防止注塑沖偏、溢料包裹不良。

輸出完整 DFM 分析報告，標注所有結構優化建議、成型風險點，附修改后 3D 示意圖，與客戶技術團隊確認簽字后方可進入模具設計環節。

三、模具 2D/3D 結構專項設計

依據確認后的產品數模開展分模設計，劃分前后模、分型面，外觀件采用一體無拼縫分型方案，減少產品表面夾線。

澆注系統設計，高端智能面板選用熱流道點澆口隱藏進膠，小型傳感器采用潛伏式澆口，平衡料流填充，杜絕澆口痕跡破壞外觀。

定制溫控水路系統，大面積中控面板加密水路排布，深筋、高螺絲柱增設隔水片，保證塑件冷卻均勻，改善翹曲與縮水問題。

完成頂出、排氣、滑塊斜頂機構設計，外觀區域避開頂針印，熔接痕、產品末端獨立開設排氣鑲件，提升排氣效果。

選用適配鋼材，高光鏡面外殼選用 S136 不銹鋼，普通結構件采用 718H 預硬鋼，批量量產耐磨位單獨做鑲件，輸出全套 3D 裝配圖、2D 加工零件圖、物料清單交由客戶審核確認。

四、模具零部件加工與表面處理

鋼材下料、粗銑開粗，去除余量后進行熱處理淬火回火，保證模具硬度滿足長期量產耐磨需求。

精加工工序依次完成 CNC 精雕、EDM 鏡面放電、慢走絲切割，精密配合位、封膠位尺寸公差嚴格控制在 0.01mm 以內。

開展手工拋光作業，鏡面外觀件分級拋光至鏡面效果，需要蝕紋的型腔預留標準紋路加工余量，拋光完成后統一外協咬花。

加工頂針、鑲件、滑塊、導柱導套標準件，完成水路鉆孔、攻絲、密封堵頭裝配，所有零部件完成尺寸自檢記錄。

全套零部件進行預裝合模，檢查分型面貼合度、滑塊斜頂運動無干涉、水路無漏水，排查加工誤差提前修整。

五、多次試模、缺陷整改與優化

T1 初次試模，主要驗證填充、澆口、縮水、缺料、粘模基礎成型狀態，記錄產品尺寸、外觀、變形全部不良問題，形成試模報告。

根據 T1 缺陷開展第一次改模，調整進膠、排氣、拋光、壁厚補償結構，完成加工后進行 T2 試模，重點改善外觀瑕疵與翹曲變形。

T2 試模合格后加裝客戶指定金屬嵌件、密封圈，模擬實際量產狀態試產，核對嵌件定位、裝配間隙、密封性能是否達標。

T3 終試模連續注塑 50 模穩定取樣，測量全尺寸公差，對比外觀標準樣板，測試卡扣裝配力度、整機匹配效果。

針對殘留微小缺陷進行微調優化，直至外觀、尺寸、裝配、量產穩定性全部達到客戶驗收標準，整理全套試模數據留存歸檔。

六、模具驗收、配套資料移交與出貨

組織雙方現場驗收，核對模具外觀、型腔紋路、開合模順暢度、水路密封性、頂出機構運行狀態，抽檢 T3 合格樣板確認一致性。

移交全套項目資料，包含產品 3D/2D 圖紙、模具 3D 結構圖、零件加工圖、DFM 報告、多輪試模報告、鋼材材質證明、紋路樣板。

對模具表面防護處理，型腔涂抹防銹油，水路吹干封堵，模具整體纏繞保護膜，配套備用頂針、鑲件、易損備件打包隨貨發出。

同步提供模具安裝說明書、日常保養規范、模溫匹配參數，指導客戶車間完成上機裝模調試。

完成項目對賬歸檔，更新模具臺賬，明確質保周期、售后響應時效。

七、量產階段售后維保與技術支持

模具上機量產初期提供遠程或上門調模技術支持，協助調試注塑參數，快速解決量產階段出現的披鋒、頂白、脫模難等臨時問題。

定期對接客戶反饋模具磨損、紋路發白、漏水等故障，提供線上維修方案或安排返廠改模、拋光、更換鑲件服務。

記錄模具損耗情況，向客戶推送定期保養提醒，包含防銹、潤滑、水路清洗、排氣槽清理等標準化維護要求。

若客戶推出智能家居產品改款，基于原有模具快速評估改模方案，縮短新品迭代開發周期。

建立長期項目對接通道，持續跟進產品批量生產狀態，降低模具故障停機帶來的產能損失。

總結

智能家居組件模具開發是一套閉環標準化流程，從前期需求確認、DFM 前置優化，到模具設計、精密加工、多輪試模整改，再到驗收交付、量產售后七大核心階段層層管控。相較于普通塑膠模具，智能家居產品在外觀質感、精密裝配、環保阻燃、長期耐磨層面要求更高，流程中增設多輪外觀與裝配專項評審節點，提前規避各類量產缺陷。嚴格按照完整流程推進開發，既能控制改模成本、縮短交付周期，也能保障模具長期穩定自動化量產，匹配智能家居行業快速更新、高品質外觀的市場需求。
