DFM 可制造性分析是模具開模前必不可少的前置流程，依托產品 3D 模型結合注塑成型、模具加工、量產裝配要求全面核查，提前識別結構缺陷、成型風險、加工難點，從源頭減少修模次數、縮短項目周期、降低生產不良率。完整 DFM 核查覆蓋產品結構、外觀工藝、模具成型、加工制造、裝配量產五大板塊，形成標準化核查條目，適用于家電、電子、日用品各類注塑塑件前期評審。

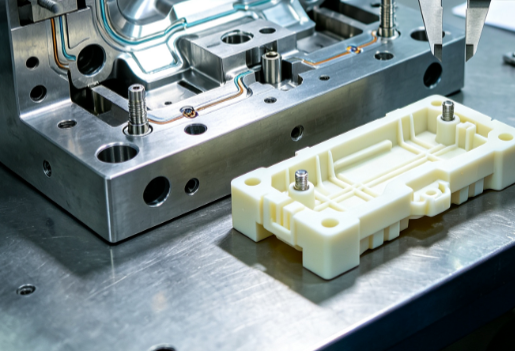

一、產品壁厚與筋條結構核查

統一壁厚管控：整體壁厚差值控制在 0.8–3mm，同一部件壁厚落差不得超過 20%，避免局部厚壁縮水、凹陷、氣泡，薄壁區域確認材料流動性滿足填充需求。

加強筋規范核查：筋條厚度取主體壁厚 0.5–0.7 倍，筋條根部做 R 圓角過渡，杜絕根部積料產生縮水??；筋條高度不超過厚度 3 倍，增設脫模斜度防止粘模拉傷。

壁厚過渡結構：厚薄交接位置設計漸變斜坡過渡，禁止直角突變結構，緩解注射壓力集中，減少內應力導致的產品翹曲變形。

厚壁特征優化：壁厚超過 3mm 區域建議做掏空、減膠槽處理，縮短冷卻時間，提升成型循環效率，降低內部真空泡不良。

凸臺、柱位壁厚：螺絲柱、定位柱壁厚與主體均勻匹配，柱底加 R 角，柱身增加輔助筋補強，防止注塑缺料、柱位斷裂。

二、脫模斜度與圓角倒角核查

外觀面斜度：高光、皮紋外觀件斜度按紋路深度匹配，普通皮紋≥1.5°，深咬花紋路≥3°，防止脫模拉傷、發白、掉皮。

非外觀內壁斜度：光面內壁最小斜度≥0.5°，有皮紋內壁同步加大斜度，避免產品包緊力過大頂白、頂裂。

全周圓角核查：所有內外直角統一增設 R0.3 以上圓角，消除應力集中，改善熔料流動，避免尖角熔接痕、應力開裂。

細小倒扣特征：無倒扣區域確認斜度充足，小型內 / 外倒扣提前評估滑塊、斜頂機構空間，狹小位置建議優化產品取消倒扣。

細長插穿位斜度：插穿配合面預留 1° 以上斜度，減少模具插穿位磨損，延長模具使用壽命，防止飛邊產生。

三、孔位、螺絲柱與裝配卡扣核查

通孔、盲孔深度比例：盲孔深度不超過孔徑 3 倍，細長孔評估頂針、鑲針強度，防止注塑沖彎、斷針；通孔確認前后模對穿定位間隙。

螺絲柱設計規范：柱底預留防縮水減膠槽，柱身設計防轉筋，匹配自攻螺絲旋入深度，避免鎖螺絲爆裂、滑牙。

卡扣彈性結構：卡扣壁厚、懸臂長度滿足彈性變形要求，預留裝配退讓空間，核算扣合量，防止裝配斷裂、扣合松動。

定位、止口配合：產品對接止口預留單邊 0.05–0.1mm 裝配間隙，止口壁厚均勻，避免裝配高低差、錯位。

嵌件預埋結構：金屬螺母、銅柱預埋區域，評估定位槽、防轉結構，預埋壁厚充足，防止注塑沖偏、溢料包裹不良。

四、外觀與成型缺陷風險核查

熔接痕位置預判：分析料流交匯點位，評估熔接痕強度，受力關鍵位置優化進膠方式，移動熔接痕至非外觀、非受力區域。

縮水、凹陷風險：厚壁、筋柱、BOSS 柱正面外觀區域標記縮水風險點，提出減膠、加進膠、調整冷卻優化方案。

困氣燒焦排查：產品末端、封閉窄槽、深筋位置預判困氣，確認模具排氣槽開設空間，避免發黑、缺料、燒傷。

翹曲變形預判：不對稱壁厚、單側筋條、大面積平板件分析收縮差，通過調整壁厚、增設防變形筋、優化進膠平衡改善變形。

皮紋、免噴涂外觀：紋路區域檢查脫模斜度、無尖角凸起，評估拋光、蝕紋加工可行性，避免紋路深淺不均、脫模發白。

五、澆注與模具進膠系統核查

進膠點位選擇：優先隱藏式潛伏澆口、熱流道點澆口，避開主外觀面，大平板件多點進膠平衡填充，減少翹曲。

流道尺寸匹配：根據產品重量、材料粘度校核主流道、分流道直徑，防止壓力損耗過大、填充不足或廢料過多。

熱流道適配評估：大面積、高光外觀件評估熱流道可行性，確認安裝空間、封膠距離，避免熱嘴燙印、拉絲。

澆口殘留控制：薄壁外觀件禁止大水口直進膠，預留澆口去除操作空間，減少后處理打磨工序。

封膠距離校核：進膠口至產品邊緣封膠厚度充足，高壓注射不出現跑披鋒、溢料。

六、滑塊、斜頂、鑲件模具結構核查

倒扣空間評估：內倒扣斜頂預留頂出行程、避空間隙，外倒扣滑塊確認鏟基、耐磨塊安裝空間，狹小倒扣優化產品結構。

斜頂防干涉：斜頂運動路徑與螺絲柱、筋條無干涉，預留避空位，防止開模頂出刮傷產品。

細長鑲件強度：細小成型鑲針、薄壁鑲塊校核厚度，易斷區域拆分產品結構或加大鑲件尺寸。

插穿、對碰位設計：插穿面高度、斜度標準化，避免長時間量產磨損產生飛邊，受力插穿位增加耐磨鑲件。

滑塊限位與鎖緊：大滑塊鎖模承壓面充足，設計限位、耐磨導向結構，防止注射壓力推動滑塊跑位。

七、冷卻水路與頂出系統核查

水路距離管控：水路離產品表面距離 1.5–2 倍管徑，厚壁區域加密水路，縮短冷卻周期，均衡產品收縮。

深腔、細長特征水路：深筋、高柱區域評估隔水片、異形水路加工可行性，避免局部溫度過高縮水變形。

頂出布局均衡：大面積平板、薄壁產品多點頂出，頂針布置在壁厚、BOSS 柱位置，避開外觀面，防止頂白、頂痕。

細長件頂出補強：細長殼體增加頂管、扁頂、推板結構，分散頂出力，杜絕產品頂裂、變形。

水路進出口布局：區分進出水排布，無交叉干涉，預留模溫機接頭安裝空間，方便后期接模調試。

八、加工制造與成本量產核查

機加工可行性：深窄槽、極小 R 角、超高薄壁特征評估 CNC、EDM 加工難度，無法加工位置優化產品圓角與厚度。

拋光、蝕紋加工：復雜曲面、內凹死角確認拋光可達性，死角紋路無法均勻加工則調整結構。

量產周期評估：厚壁、無優化結構延長冷卻時間，DFM 階段給出減膠優化方案，提升節拍降低單件成本。

廢料與后加工：多余料頭、難以手工去澆口結構優化，減少裁切、打磨、二次裝配工序。

材料收縮匹配：結合選用塑膠材料收縮率校核尺寸公差，不對稱結構預判收縮差異，提前調整產品補償尺寸。

總結

注塑模具 DFM 分析依托八大標準化核查條目，從產品基礎結構、外觀成型風險、模具機構設計、水路頂出、加工量產全維度完成前置評審，不局限于單一尺寸檢查，同步兼顧注塑成型、模具加工、后期裝配三大實際生產場景。通過逐條核查提前修正不合理產品結構，規避熔接痕、縮水、翹曲、粘模、模具機構干涉等各類問題，有效減少開模后多次改模，縮短新品交付周期，穩定量產良率，控制模具加工與注塑生產成本，是產品研發到模具制造之間不可或缺的關鍵評審環節。
