注塑模具型腔、鑲件、滑塊、斜頂等零部件尺寸精度直接決定塑件外觀、裝配公差與量產良率，三坐標測量是模具加工驗收、修模整改、量產復測的核心檢測手段。點位選取是否科學，會直接影響檢測數據的代表性，點位過少易遺漏尺寸偏差，點位冗余則拉長檢測工時。為統一注塑模具三坐標取點標準，規范型腔、分型面、定位結構、裝配基準、外觀特征等區域點位選取邏輯，制定本完整準則。

一、基準優先選取準則

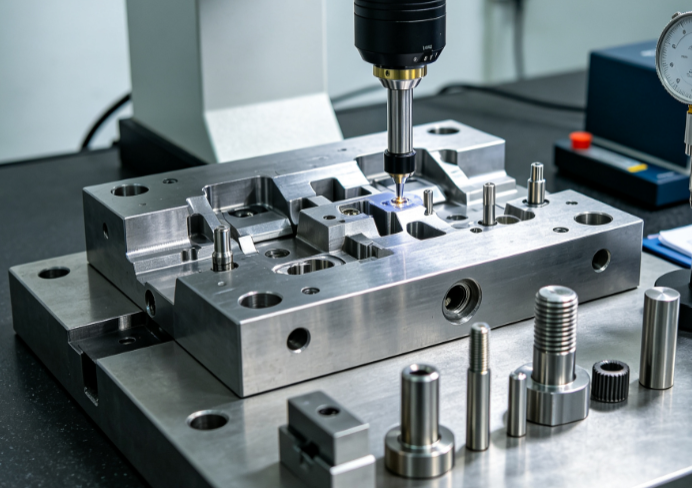

所有檢測點位需以模具設計基準、加工基準、裝配基準為核心原點，優先鎖定基準點位構建坐標系，再開展特征尺寸采集，杜絕基準偏移造成整組數據失真。模具基準分為模板基準、型腔基準、定位基準三類，取點順序存在明確優先級。

模板基準優先選取模架基準角、基準銷孔、四邊基準平面，平面點位每邊至少取 3 個點位，用于校正模板平面度與坐標系；型腔基準以產品 3D 數模基準原點對應位置取點，型腔中心、定位柱圓心、主澆口中心必須設為關鍵基準點位；定位基準包含定位銷、定位錐、導柱導套，每個定位結構至少采集圓心、端面兩組點位，確認同軸度與深度公差。基準點位需優先完成采集，作為所有尺寸測量的參照，禁止跳過基準直接測量產品特征曲面，避免累積尺寸誤差。

二、型腔外觀曲面點位選取準則

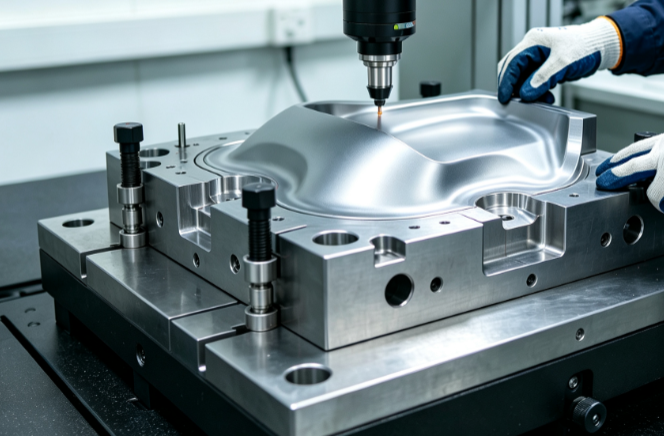

透明件、高光外觀塑件型腔曲面為檢測重點，曲面點位分布遵循均勻覆蓋、極值加密原則，兼顧平面、圓弧、轉角、過渡曲面四類區域。大面積平整外觀面按照 50mm×50mm 網格均勻布點，確保平面度、粗糙度對應的輪廓偏差全部捕捉；圓弧、R 角過渡區域點位加密，圓弧起點、中點、終點各取 1 個點位，大半徑曲面增加中間點位，防止圓弧加工變形未被檢出；產品轉角、尖角、熔接痕對應型腔位置增設點位，此類區域放電加工易出現塌陷、尺寸偏移；薄壁塑件型腔壁厚點位成對采集，內外壁對應位置同步取點，精準核算實際壁厚公差。透明光學 PC、亞克力模具型腔曲面點位密度提升一倍，鏡面區域無遺漏取點，排查局部凹陷、凸起等外觀缺陷對應的尺寸偏差。

三、裝配配合特征點位選取準則

卡扣、螺紋、定位柱、裝配骨位、凹凸裝配槽等配合結構，是塑件裝配失效高發區域，點位選取需覆蓋配合尺寸全要素?？劢Y構分別采集卡扣根部、倒扣頂端、配合斜面點位，同步檢測倒扣深度、拔模斜度、配合間隙；螺紋型腔每圈螺紋至少取 3 個點位，檢測螺紋中徑、牙型輪廓，判定螺紋旋合公差；定位柱、定位孔采用圓心 + 端面組合取點，檢測同軸度、高度、外徑尺寸；深淺筋條沿筋條長度均勻布點，檢測筋條厚度、垂直度，防止筋條偏薄導致產品縮水變形。所有裝配配合點位需成對測量公母配合鑲件，統一對比配合間隙，單一鑲件取點無法判定裝配適配性。

四、分型面、封膠區域點位選取準則

分型面、封膠線、溢料槽、排氣槽是模具封膠核心區域，點位選取重點排查平面貼合度與封膠尺寸一致性。整圈分型面每隔 30mm 設置一個點位，四角、滑塊對接縫、鑲件拼接縫必須加密點位，拼接縫隙位置單獨采集 3 個以上點位，檢測臺階差；封膠面寬度、深度點位全覆蓋，對比數模判定封膠區域是否存在過切、缺料；排氣槽槽底、側邊分別取點，校驗排氣深度標準，防止深度超標產生披鋒或深度不足導致困氣。三室轉盤、多色旋轉模具分型面需分工位獨立布點，每個工位分型面同等密度取點，對比工位間分型面高低差。

五、運動機構零部件點位選取準則

滑塊、斜頂、抽芯、頂針、熱流道鑲件等運動部件，取點兼顧成型尺寸與運動配合精度?；瑝K斜面、耐磨面、鎖緊面分別布點，檢測斜面角度、配合間隙；斜頂倒扣成型面、導向斜面成對取點，校驗倒扣尺寸與斜頂配合間隙；頂針孔、頂針端面每個頂出位置均需采集點位，檢測頂針高度、孔位同軸度，避免頂白、頂凹缺陷；熱流道澆口、熱嘴型腔取點，管控澆口尺寸、同心度，降低充膠剪切缺陷。運動件除成型面點位外，導向、鎖緊配合面必須增設點位，兼顧成型尺寸與模具運動順暢度。

六、特殊結構加密取點準則

針對薄壁、厚壁、玻纖改性、多型腔模具等特殊結構，執行加密點位規則。壁厚小于 1.5mm 薄壁件，型腔內外壁點位密度翻倍，每 20mm 布點，監控壁厚均勻性；局部厚壁區域單獨增加點位，排查型腔凹陷、縮水對應的尺寸偏差；一模多腔模具每個型腔點位數量、分布完全一致，同位置點位對比，判定型腔間尺寸一致性；加玻纖、阻燃改性塑料模具，耐磨易磨損區域加密點位，用于量產復測時監測型腔磨損量；長條形殼體、細長管狀塑件沿長度方向分段密集布點，檢測整體直線度、翹曲變形對應的輪廓偏差。

七、檢測復測點位留存準則

首次三坐標檢測完成后，需留存關鍵點位坐標，作為改模、量產定期復測固定點位。基準點位、裝配關鍵配合點位、外觀曲面極值點位、封膠拼接點位全部標記存檔；模具修模、拋光、曬紋后復測，嚴格沿用原有點位，保證前后檢測數據具備對比性；量產每周期復檢僅復測存檔關鍵點位，無需全區域重復取點，兼顧檢測效率與數據對比價值。禁止每次檢測隨意更換點位，導致前后尺寸偏差無法量化對比。

總結

注塑模具三坐標檢測點位選取核心邏輯為基準先行、均勻覆蓋、特征加密、成對比對、定點留存?；鶞庶c位搭建精準測量坐標系，外觀曲面均勻布點捕捉輪廓偏差，裝配與封膠區域加密點位管控配合公差，運動機構、特殊塑件結構針對性增加點位，標準化留存復測點位簡化后期檢測流程。嚴格遵循本準則選取檢測點位，既能完整覆蓋模具所有關鍵尺寸特征，避免漏檢造成批量塑件不良，又能合理控制點位數量，縮短三坐標檢測工時，平衡檢測精度與檢測效率，適用于新品模具驗收、修模尺寸校驗、量產模具磨損定期復測全場景。
