三室轉盤注塑模具多用于多色、多工位、嵌件預埋、交替成型生產，依靠轉盤精準旋轉、定位、鎖止實現多工序同步成型。相較于普通兩板模、三板模，三室模具對轉盤平行度、同軸度、定位精度、鎖模間隙要求極高，一旦定位偏移，會直接造成產品錯位、毛邊、壓傷、缺膠、尺寸超差，甚至壓模撞模事故。為統一加工、裝配、試模、量產校正標準，規范三室注塑模具轉盤定位與校正作業流程，特制定本技術規范。

一、轉盤基礎裝配精度校正規范

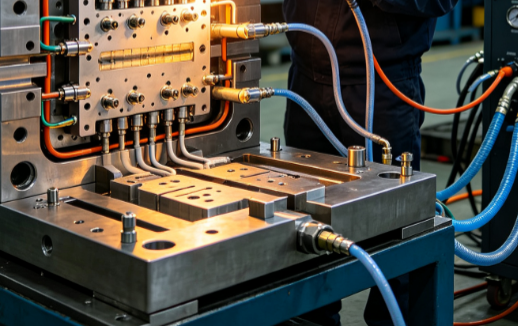

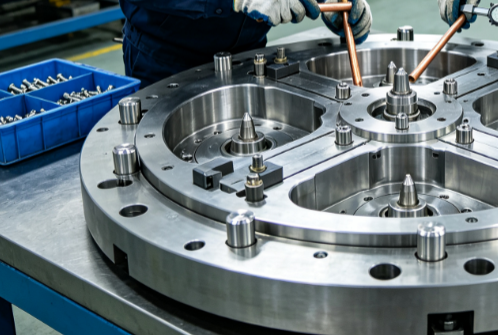

三室模具轉盤為核心運動部件，裝配精度決定整套模具的成型一致性。轉盤加工完成后，首先進行基準找平校正，保證轉盤平面度、平行度符合三室模具公差標準。轉盤基準面需整體研磨處理，平面度公差控制在 0.01mm 以內，盤面無高點、無塌邊、無加工紋路。

裝配時嚴格校正轉盤與動模板平行度，四邊角落差誤差不得超過 0.015mm，防止旋轉過程中高低偏差導致合模受力不均。轉盤中心軸承位、旋轉軸套需做間隙配磨，配合間隙控制在 0.01–0.02mm，間隙過大易產生旋轉晃動，間隙過小會出現卡滯、轉盤卡頓、旋轉不到位。

所有固定螺絲對角均勻鎖緊，采用分次加壓鎖止方式，避免單邊鎖死造成轉盤微變形。裝配完成后手動盤動轉盤，全程無卡點、無跳動、無偏移異響，盤面運行平穩方可進入定位機構校正工序。

二、精密定位鎖止機構校正規范

三室模具依靠定位銷、定位錐、鎖止塊、機械式卡位實現工位精準對位，是校正工作的核心重點。每個工位對應獨立定位結構，三組工位定位深度、角度、錐度必須完全一致。

定位錐面配合需均勻貼合，接觸面積達到 90% 以上，杜絕單邊接觸、虛位間隙。定位銷出入順暢，無卡澀、無偏移，定位完成后轉盤左右晃動量不得大于 0.01mm。機械鎖止塊閉合到位，鎖止行程統一校準，三組工位鎖止深度誤差嚴格控制在 0.02mm 以內。

針對轉盤常見的 “輕微錯位、偏位、合模偏差”，采用微調墊片校正方式，通過增減定位位墊片厚度修正工位偏差，保證三室型腔中心高度、分型面平齊度完全統一。禁止強行硬鎖、暴力對位，避免定位結構變形導致永久性精度失效。

三、轉盤同軸度與工位等分校正規范

三室模具為 120° 三等分工位結構，等分角度偏差是成型錯位的主要誘因。校正過程需借助百分表、角度儀、高度表進行精密檢測校準。

首先校正轉盤中心同軸度，轉盤旋轉中心與模具主中心同軸誤差≤0.015mm，杜絕偏心旋轉導致的每模偏移累積誤差。其次校正 120° 三等分角度，三個工位角度誤差不得超過 ±0.02°，角度偏差過大會直接導致多色產品偏移、封膠錯位、裝配尺寸不良。

逐工位檢測型腔中心距、頂出中心、澆口中心位置，保證三室工位結構完全對稱、受力一致、充膠平衡。若出現單工位偏移，需微調定位錐與定位孔位置，統一三組工位基準，確保每次旋轉換位后型腔位置完全重合。

四、分型面與合模間隙校正規范

轉盤式三室模具容易出現工位合模松緊不一、分型面壓不實、局部跑披鋒等問題，需統一合模校正標準。

合模前檢查各工位分型面平整度，無凸起、無鐵屑、無異物；采用紅丹研合方式檢查分型面貼合率，整面貼合均勻，無局部虛位、局部壓傷。合模間隙整體均勻，三室工位合模間隙誤差控制在 0.01mm 以內，杜絕一松兩緊、一緊兩松的工位偏差。

針對轉盤邊緣、鑲件接縫、定位位縫隙重點校正，保證高壓注塑下不跑位、不竄動、不溢料。合模后手動檢查所有導柱、導套配合順暢，無偏磨、無卡模風險，確保高速交替生產穩定性。

五、動態旋轉與到位信號校正規范

除靜態精度校正外，三室轉盤模具必須完成動態運行校正，適配機臺自動化生產。

轉盤旋轉速度均勻、啟停平穩，無抖動、無慣性超位；每一次旋轉到位后機械定位、電子感應信號同步匹配，感應器感應距離統一校準，無延遲、無誤報、無漏信號。工位切換后系統精準識別當前工位，杜絕工位錯亂、重復入位、錯位合模等危險隱患。

連續空載旋轉 50 次無偏差、無卡頓、無信號異常，動態定位精度穩定，方可進入試模生產。

六、試模量產定位復檢與維護規范

首次試模、改模后、長期停機重啟必須執行轉盤定位復檢流程。試模過程觀察三室產品錯位、毛邊、厚薄偏差、封膠不均等現象，一旦出現單工位不良，立即停機微調定位結構。

量產階段定期校正轉盤平行度、定位間隙、鎖止精度，清除定位槽鐵屑油污，保持定位結構干凈貼合。每 30 天進行一次精度復檢，防止長期旋轉磨損導致工位偏移、精度衰減。

總結

三室注塑模具轉盤定位校正，核心在于平行度找平、等分角度校準、定位鎖止無間隙、同軸度精準、動態運行穩定五大標準。轉盤作為多工位交替成型的核心機構，靜態裝配精度與動態對位精度直接決定產品良率與模具安全系數。嚴格執行本校正規范，可徹底解決三室模具常見的錯位、偏位、披鋒、壓傷、工位不均等問題，大幅提升多色、多工位注塑生產的穩定性、一致性與模具使用壽命，適用于所有三室轉盤注塑模具的加工裝配、驗收調試與日常維護。
