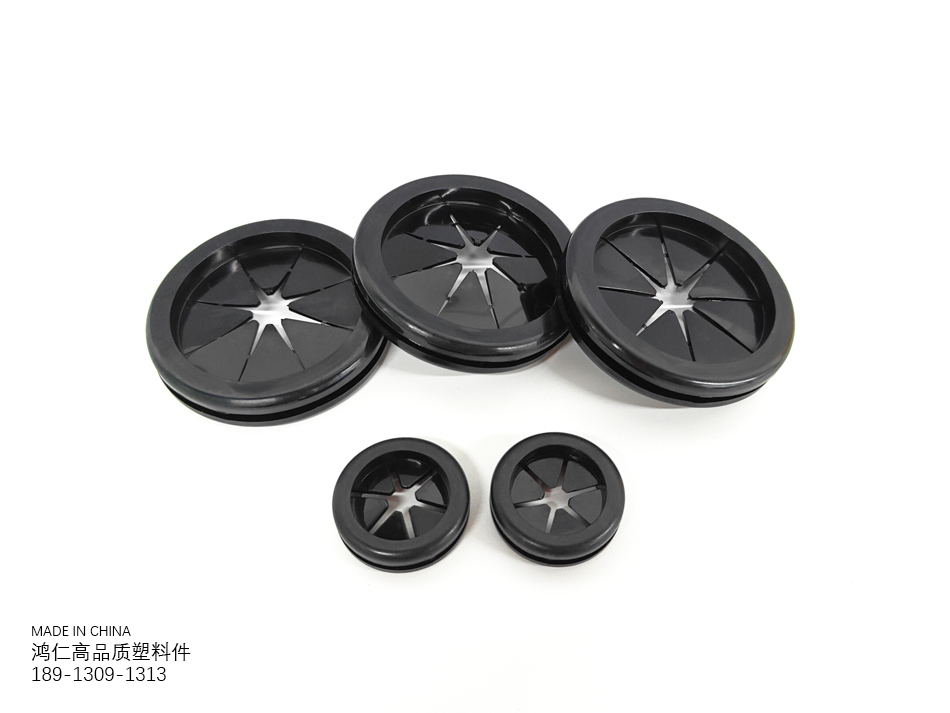

橡膠護線圈多用于線束過孔裝配，普遍裝配在鈑金、塑膠殼體開孔位置，錯位表現為單邊偏位、局部脫出、內孔偏心、卡扣卡不到位等不良，不僅造成線束劃傷、防塵防水失效，批量生產還會提升裝配返工成本。錯位成因囊括模具成型尺寸偏差、殼體開孔異常、護線圈原料物性波動、工裝裝配不合理等多方面，從來料管控、模具整改、裝配工藝、治具優化逐層調整，能夠系統性改善護線圈裝配錯位故障。

一、來料尺寸檢驗與原料調整

護線圈本身尺寸不合格是裝配錯位首要誘因，膠料硬度偏軟、內徑外徑超差、厚度厚薄不均，裝配時極易受擠壓跑偏。入庫抽檢嚴格核對護線圈外徑、卡槽寬度、整體厚度，膠料邵氏硬度控制在 40～55HA，硬度過高卡裝困難、硬度過低受壓變形偏移。出現批量尺寸偏大或偏小，反饋膠料配方與成型模具，優化橡膠模腔尺寸，修正脫模變形問題。存放環境避免高溫?cái)D壓，橡膠受熱脹大后裝配必然錯位，庫存保持常溫通風，堆疊高度受限，防止護線圈長期受壓形變。同步核查鈑金 / 塑膠殼體開孔，孔徑偏大缺少限位余量、孔徑過小強行擠壓都會偏位，開孔公差控制在 ±0.15mm，超差殼體篩選隔離返修。

二、塑膠 / 鈑金開孔與模具優化整改

殼體安裝孔尺寸、孔口倒角、孔位翻邊直接影響護線圈定位精度?？卓跓o倒角、邊緣毛刺凸起，裝配時橡膠被毛刺頂起發生偏移，對不良?xì)んw孔位做去毛刺、倒 R0.3～R0.5 小圓角處理。塑膠件若為注塑成型孔位批量不良，整改注塑模具鑲件，修正孔徑、孔位同軸度；鈑金沖壓件優化沖壓刀口與定位工裝，消除沖孔歪斜、翻邊高低不平問題。多聯并排護線圈安裝位，孔距偏差極易連帶錯位，統一校核模具孔位中心距，保證各安裝孔基準一致，從殼體端消除先天裝配誤差。

三、人工裝配工藝規范調整

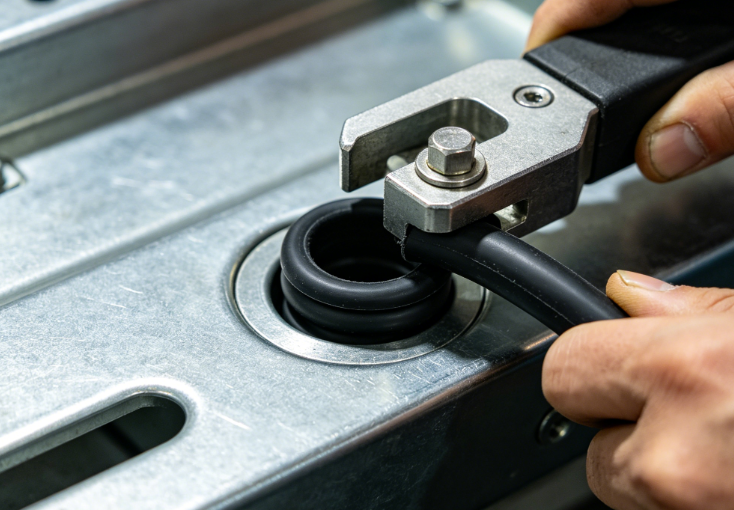

無規范徒手裝配是零散錯位高發原因，作業人員按壓受力不均、單點用力極易把護線圈擠向一側。統一裝配步驟：先將護線圈一側卡槽卡入開孔邊緣，均勻環繞按壓整圈，禁止單點猛壓入孔。針對小型護線圈，明確裝配前目視檢查正反面，正反面裝反會因卡槽深度不一致無法卡緊而跑偏。優化現場作業指引，區分大孔徑厚膠款、薄膠款護線圈裝配手法，薄款橡膠易拉伸變形，控制裝配拉扯幅度，避免外徑被拉長后裝配偏心。定時巡檢工位不良率，高頻錯位工位重點實操糾偏。

四、裝配工裝與自動化治具優化

大批量量產依靠簡易工裝定位，無定位治具全憑手感裝配穩定性極差。設計仿形限位工裝，工裝預留和殼體開孔精準對應的限位凸臺，放置殼體后開孔與工裝基準同軸，護線圈順著工裝導向均勻壓入，限制橫向偏移。自動化壓裝工位出現批量錯位，調整壓頭同軸度、壓裝行程與下壓速度，壓頭中心和開孔中心不同心是機械壓裝錯位核心，校正設備 XY 軸基準，下壓采用低速緩壓，杜絕瞬間沖擊把橡膠擠偏。異形偏心款護線圈，在治具增加防呆定位槽，防止產品裝反、角度錯位。

五、結構改良長效優化方案

反復整改尺寸與裝配仍無法根治錯位時，優化產品結構。殼體開孔內側增加一圈限位凸筋，利用凸筋限制護線圈徑向位移；護線圈卡槽加寬或增設限位環邊，提升裝配后的貼合限位效果。選型階段依據開孔尺寸匹配對應規格護線圈，杜絕大圈裝小孔、小圈裝大孔的錯用選型問題，從產品設計源頭減少裝配容錯不足帶來的錯位隱患。

總結

護線圈安裝錯位遵循從來料到結構逐層優化思路，短期依靠來料分選、裝配手法、簡易治具快速降不良，中期整改殼體開孔模具與護線圈成型尺寸，長期通過產品結構優化實現根治。分層落地各項調整方案，既能快速降低現場返工損耗，也能穩定量產裝配良率，保障護線圈防水、限位、護線的基礎使用性能。
