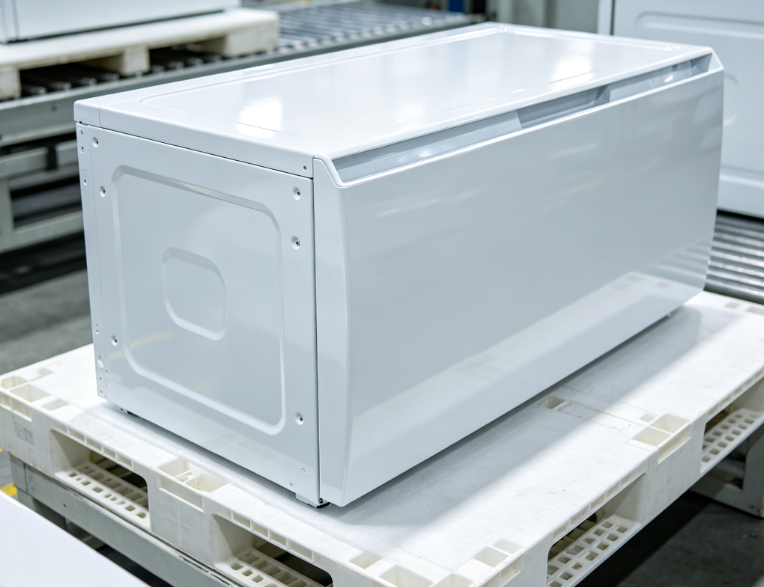

大尺寸塑件廣泛應用于家電外殼、汽車外飾、大型周轉箱、衛浴殼體、設備面板等領域，具有成型面積大、熔體流動距離長、整體冷卻不均、鎖模力要求高、成型易翹曲變形等特點。與常規中小型塑件相比，大尺寸產品對模具結構強度、進膠方式、冷卻系統、頂出機構和材料剛性有著更高的設計要求。如果模具類型選型不合理，極易出現充膠不滿、熔接痕明顯、縮水凹陷、翹曲變形、披鋒偏大、脫模拉傷等各類注塑缺陷，嚴重影響產品外觀與裝配精度。因此，針對大尺寸塑件的結構特點、量產需求、外觀標準及材料特性，科學選擇匹配的注塑模具類型，是保證大件產品穩定量產、控制生產成本、提升模具壽命的核心關鍵。

一、大尺寸塑件模具總體選型原則

大尺寸塑件模具選型不能套用普通小件模具方案，必須遵循高強度、均衡進膠、均勻冷卻、平穩脫模、低變形五大核心原則。首先，大件投影面積大，成型時鎖模壓力極高，模具必須具備足夠剛性，防止?？驖q開產生披鋒；其次，熔體流程長、壓力損耗大，需要合理的進膠結構保證填充平衡；再次，大件厚薄區域差異大，必須依靠分區冷卻降低收縮不均；最后，產品脫模吸附力大，需采用復合頂出結構避免頂白、變形、拉傷。整體選型思路以三板模、熱流道、鑲拼結構、重型模架、復合頂出為核心主體。

二、按分型結構：優先選用三板式注塑模具

針對絕大多數大尺寸外觀塑件，三板式模具為最優主流選型。三板模具備獨立流道分型與產品分型，可采用多點針點澆口進膠，能夠有效縮短熔體流動距離，解決大件流程過長、末端壓力不足、填充不均的問題。同時開模時澆口可自動切斷，無需人工修剪，適合自動化大批量生產，產品外觀整潔無澆口疤痕，滿足家電、汽車外觀件的高標準要求。

對于小批量試制、內部結構件、無外觀要求的大件產品，可采用成本更低的二板式大水口模具。二板模結構簡單、加工周期短、造價低，但進膠位置受限、流道損耗大、澆口殘留明顯，且長距離填充壓力損失大，僅適用于試模打樣和低要求產品，不適合長期量產的外觀大件。

三、按進膠系統：量產大件適配熱流道模具

大批量、高精密、高外觀要求的大尺寸塑件，必須選用熱流道模具。普通冷流道模具流道廢料多、壓力損耗大、多點進膠難以平衡，大件成型極易出現局部縮水、色差與熔接痕。而熱流道模具全程保持熔體恒溫，無冷料損耗，壓力傳遞穩定，可實現多點閥式時序進膠。

通過時序控制開閉澆口，能夠有效控制熔體流動方向，大幅改善大件翹曲、變形、熔接痕明顯等通病。其中針閥式熱流道適合超大型、高平整度外觀件；開放式熱流道適合普通大件量產，性價比更高。小批量生產則保留冷流道結構，降低模具制造成本。

四、按型腔結構：大件必須采用鑲拼式結構模具

大尺寸塑件絕對不適合整體一體式型腔模具，行業統一采用分體鑲拼式型腔模具。整體式大型鋼材熱處理極易變形、拋光困難、加工精度差，一旦局部磨損或崩角，整模報廢，維修成本極高。

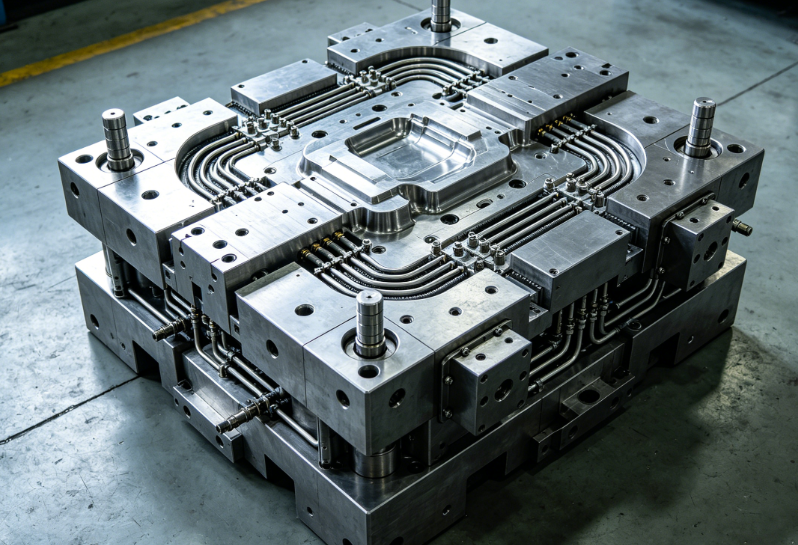

鑲拼結構將大型型腔、型芯拆分為多塊獨立鑲件，單獨進行熱處理、精加工與鏡面拋光，有效降低整體變形量，提升模具精度。同時模具局部磨損、拉傷后可單獨更換對應鑲件，無需重做整模，大幅降低后期維保成本。為抵抗高壓鎖模變形，大件模具全部搭配加厚重型模架、支撐柱、承壓塊，強化整體剛性，杜絕漲模披鋒。

五、按冷卻與頂出系統：專用均衡結構模具

大尺寸塑件最大通病是冷卻不均導致的翹曲變形，因此必須選用隨形密排、分區獨立冷卻模具。不同于普通直通水路，大件模具采用斜孔水路、隨形環繞水路，厚膠位、筋位、角落等積熱區域加密水路，高熱區域加裝導熱鑲件，實現整體同步冷卻，平衡收縮差異，從根源減少變形缺陷。

在頂出結構上，大件脫模負壓大、受力集中，單一頂針極易頂白、頂穿、變形，必須采用頂針 + 推板 + 司筒 + 二次頂出復合模具結構。大面積平整區域使用推板整體頂出，受力均勻無頂痕；柱位、骨位搭配司筒與頂針輔助頂出；超大型深腔產品增加氣動輔助脫模，保證平穩脫模，杜絕拉傷與變形。

總結

綜上所述，大尺寸塑件模具選型需完全區別于常規小件模具，根據工況精準匹配結構。大批量、高外觀、高精度大件，最優選擇為重型三板針閥熱流道 + 鑲拼型腔 + 分區冷卻 + 復合頂出模具；中小批量普通大件可選用三板冷流道鑲拼模具；小批量試制結構件可采用經濟型二板冷流道模具。合理匹配模具結構類型，能夠有效解決大件充膠困難、冷卻不均、翹曲變形、脫模不良等行業難題，在保證產品質量穩定的同時，大幅提升模具使用壽命、降低生產與維保成本，是大尺寸塑件注塑生產穩定量產的關鍵。
