血糖儀作為體外診斷類醫療器械，其外殼直接接觸人體與檢測環境，無菌設計是保障產品安全、避免交叉污染、符合醫療法規的核心環節。塑膠模具作為外殼成型的關鍵載體，需從材料選型、結構設計、精密制造、潔凈管控、滅菌適配及全生命周期追溯六大維度，構建無菌化設計體系，滿足 ISO 13485、YY/T 0033 等醫療標準要求，確保外殼在生產、使用、消毒全流程中無菌、潔凈、安全。

一、模具材料無菌與生物相容性要求

模具材料是無菌設計的基礎，需兼顧耐腐蝕、防銹、易清潔、無析出及生物相容性，杜絕微生物滋生與有害物質遷移風險。型腔、型芯等核心成型部件必須選用醫用級不銹鋼，優先采用 316L 不銹鋼（ASTM A276 標準），其鉻鎳鉬合金成分具備優異的耐酸堿、耐消毒液腐蝕性能，可耐受 EO 滅菌、γ 射線輻照及 75% 酒精反復擦拭，無金屬離子析出風險。模具導柱、頂針、滑塊等運動部件可選用 S136 不銹鋼并鍍 2-3μm 類金剛石涂層（DLC），摩擦系數≤0.18，兼具耐磨、防銹、易脫模特性，避免運動卡頓與碎屑?xì)埩簟?yán)禁使用普通碳鋼或鍍鉻層易脫落的材料，防止銹蝕微粒污染產品。所有材料需提供材質證明與生物相容性報告，通過 ISO 10993 細胞毒性、致敏、皮膚刺激測試，確保與醫用塑料（如 PC/ABS、PP、PEEK）高溫熔體接觸時無有害物質釋放。

二、模具結構無菌化設計要點

模具結構需遵循 “無死角、易清潔、防積污、利排氣” 原則，從分型面、澆注系統、冷卻系統、排氣系統、脫模結構五大核心模塊優化，杜絕微生物藏匿間隙與污染隱患。

（一）分型面設計

采用平面或平緩階梯分型，避免復雜曲面與銳角死角，分型面間隙≤0.01mm，防止飛邊產生與污物堆積。外殼邊緣需設計 R≥0.5mm 圓角過渡，無尖銳棱角，既避免脫模刮傷產品，又減少清潔盲區。嚴禁在分型面開設深槽、窄縫等易積污結構，確保合模緊密、無溢料，清潔時可快速擦拭無殘留。

（二）澆注系統設計

采用熱流道系統替代傳統冷流道，減少廢料殘留與污染風險，熱流道噴嘴需采用封閉式結構，避免熔體泄漏與積料。澆口優先選用潛伏式或點澆口，設置在外殼非外觀面（如內壁、底部），避免澆口殘留毛刺藏污納垢；澆口尺寸需精準控制，確保熔體填充均勻，無縮痕、氣泡等缺陷。流道需拋光至 Ra≤0.2μm，光滑無死角，便于注塑后快速清理殘留熔體，防止降解物堆積滋生細菌。

（三）冷卻系統設計

冷卻水路采用均勻?qū)ΨQ布局，水路距型腔表面 1.5-2 倍孔徑，間距≤50mm，確保外殼壁厚冷卻均勻，減少內應力與變形，避免因翹曲產生裝配間隙與積污縫隙。水路接口采用快插式密封結構，無滲漏、無死角，便于拆卸清洗與滅菌；嚴禁在型腔背面設計盲孔、深槽等難清潔結構，水路內壁需拋光處理，防止水垢與微生物附著。

（四）排氣系統設計

在熔體末端、分型面、型芯根部等易困氣區域設置排氣槽，每 50mm2 至少 1 處，排氣槽深度 0.02-0.03mm、寬度 5-10mm，確保注塑過程中氣體快速排出，避免產品產生氣泡、燒焦缺陷，防止氣泡空腔成為微生物庇護所。高端模具可集成真空排氣系統，成型前抽真空至 - 0.08MPa 以下，徹底消除型腔內空氣與微粒，提升無菌等級。

（五）脫模結構設計

頂針、斜頂、滑塊等脫模部件需布局均勻，頂針間距≤100mm，確保脫模受力均勻，無頂白、拉傷缺陷。頂針與模板配合間隙≤0.005mm，防止塑料熔體滲入間隙積料；頂針端面需與型腔表面平齊，無凹陷、凸起，避免殘留污垢。滑塊與斜頂需設計自清潔結構，運動時自動刮除表面殘留料屑，避免碎屑堆積污染產品；脫模機構整體采用封閉式設計，減少外界微粒侵入。

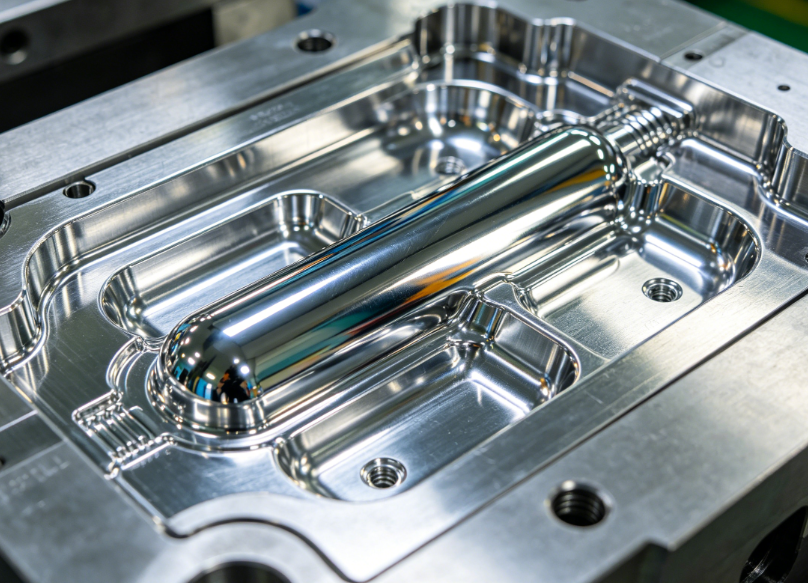

三、模具精密制造與表面潔凈處理

精密制造與表面處理是實現無菌化的關鍵，通過微米級精度控制與鏡面級拋光，杜絕表面微孔、劃痕藏匿微生物，同時提升易清潔性。模具型腔、型芯加工公差需控制在 **±0.005mm**，關鍵尺寸（如屏幕開孔、接口位）Cpk≥1.33，確保百萬次生產中尺寸一致性，避免因偏差產生裝配縫隙與積污區域。表面需進行鏡面拋光處理，粗糙度 Ra≤0.2μm，無劃痕、麻點、針孔等微觀缺陷，光滑表面可減少微生物附著，便于清潔消毒。拋光后需進行電解拋光或超聲波清洗，徹底去除表面金屬碎屑、拋光劑殘留，再進行真空烘干，杜絕水分殘留。模具組裝需在 ISO 7 級潔凈環境中進行，操作人員穿戴無菌服、手套，使用無塵工具，避免組裝過程引入微粒與微生物。組裝后需通過氦質譜檢漏測試，確保型腔密封無泄漏，防止外界污染物侵入。

四、潔凈生產環境與模具管控

無菌設計需延伸至生產全流程，依托潔凈車間與標準化管控，避免模具在使用、存儲、維護過程中受到污染。生產車間需達到ISO 7 級（萬級）潔凈標準，懸浮粒子（≥0.5μm）≤3520 個 /m3，沉降菌≤10CFU / 皿，配備高效空氣凈化系統、風淋室、層流罩，定期臭氧滅菌，每月開展 ATP 熒光檢測確保表面潔凈度。模具需專用存放區域，采用雙層無塵袋密封，標注 “醫療專用” 標識，存放環境恒溫恒濕（溫度 22±2℃、濕度 40%-60%），避免潮濕銹蝕與微生物滋生。生產過程中嚴禁使用脫模劑、除銹劑等化學助劑，防止殘留污染產品；如需脫模輔助，可采用食品級硅基涂層，單次涂覆適配 5000 模次，無析出、易清潔。建立模具全生命周期維護檔案，每生產 5000 模次進行超聲波清洗、精度復測與表面檢查，及時清除殘留料屑與微小磨損；維修需在潔凈區域進行，維修后重新清洗、滅菌、驗收，方可投入使用。

五、滅菌工藝適配性設計

血糖儀外殼需耐受常規醫療滅菌方式，模具設計需提前適配滅菌工藝，確保外殼滅菌后尺寸穩定、性能不變、無有害物質析出。主流滅菌方式包括EO 環氧乙烷滅菌、γ 射線輻照滅菌、過氧化氫低溫等離子滅菌，模具設計需根據滅菌類型預留收縮補償：EO 滅菌后外殼收縮率約 0.3%-0.5%，γ 射線輻照后收縮率約 0.2%-0.4%，模具型腔尺寸需按此進行放大補償，避免滅菌后尺寸超差。模具材料與表面涂層需耐受滅菌環境：316L 不銹鋼可耐受 EO、γ 射線及過氧化氫反復滅菌，DLC 涂層在 γ 射線輻照下無老化、脫落現象，確保長期使用穩定性。外殼結構需避免滅菌死角，如盲孔、深槽、密閉空腔，確保滅菌氣體或射線可穿透所有區域，達到無菌效果；模具設計時需優化外殼結構，減少密閉空間，必要時增設透氣孔，兼顧無菌與防護性能。

六、合規性與可追溯性設計

無菌設計需滿足醫療法規強制要求，構建全流程可追溯體系，確保產品安全可控。模具設計文件需符合 ISO 13485 醫療器械質量管理體系要求，包含圖紙、材料證明、加工記錄、清潔記錄、維護記錄、滅菌驗證報告等，全程可追溯。關鍵零部件（型腔、型芯）需刻制唯一標識，記錄材料批次、加工日期、熱處理參數、拋光等級等信息，便于質量追溯與問題排查。模具交付前需完成無菌驗證，包括表面微生物檢測、微粒檢測、滅菌兼容性測試、生物相容性復測，出具完整驗證報告，確保符合醫療無菌標準。同時，模具設計需預留變更空間，適配后續法規更新與產品迭代，確保長期合規性。

綜上，血糖儀外殼塑膠模具無菌設計是一項系統工程，需貫穿材料、結構、制造、環境、滅菌、合規全環節，核心是消除微生物滋生隱患、杜絕污染風險、保障產品安全合規。通過嚴格執行醫用級材料選型、無死角結構設計、微米級精密制造、ISO 7 級潔凈管控、滅菌工藝適配及全流程追溯，可打造符合醫療標準的無菌模具，為血糖儀外殼提供安全、潔凈、穩定的成型保障，助力產品通過醫療注冊與市場準入。
