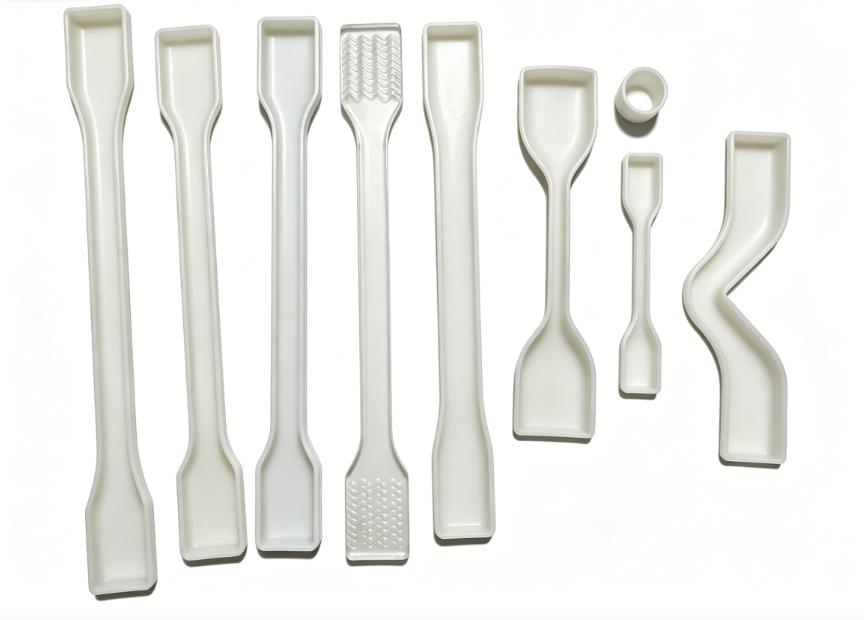

樣條屬于長條細長型異型材制品，截面造型復雜、整體長度大、壁厚分布差異明顯，成型過程中極易出現變形翹曲、縮水凹陷、飛邊披鋒、填充不足、表面紋路不良、脫模拉傷等各類問題，從模具結構、原料特性、工藝調試三方面整理全套整改方案。

一、制品彎曲翹曲變形

形成原因

制品整體長度長，不同位置膠位厚薄不一，冷卻收縮速度存在明顯差異；模具冷卻水路排布疏密不均，局部模溫偏高導致收縮量不一致；進膠方式單一，熔體流動方向受力失衡；頂出點位分布不合理，頂出受力不均拉扯制品形變；原料收縮率偏大，成型后自然形變幅度大。

改善方案

優化模具冷卻水路布局，厚膠區域加密排布水路，薄膠位置合理控制水量，讓整條樣條實現同步均勻冷卻；嚴格控制前后模溫度差值，溫差盡量控制在 5℃以內，避免單面溫度過高加快收縮；更改進膠形式，采用多點均衡進膠，平衡整條料流走向；增加扁頂針、長條形頂出結構，做到整面平穩頂出，杜絕局部受力扭曲；制品出模后擺放平整，搭配簡易定型工裝靜置冷卻，減少人工校正帶來的二次變形；合理調整原料配方，降低收縮比例，縮小成型形變空間。

二、表面縮水凹陷

形成原因

樣條轉角、凸起、加厚位置膠料堆積，保壓壓力無法有效傳遞到位；注射壓力偏小，遠端填充壓力損耗嚴重；保壓時長不足，熔體無法持續補充收縮空隙；模溫過高，表層固化速度慢，內部膠體持續收縮形成凹陷。

改善方案

模具設計階段在易縮水位置提前做補膠預留，提前補償收縮量；適度加寬分流道與澆口尺寸，減少長距離輸送過程中的壓力衰減；采用分段式保壓工藝，延長末端保壓時間，保證補膠充足；適當降低模具溫度，加快制品表層定型，鎖住內部膠體減少內縮；調低螺桿背壓，避免熔體密度過大加大后期收縮幅度；優化產品結構，盡量統一整體壁厚，減少局部膠料集中堆積。

三、分型面及側邊飛邊披鋒

形成原因

長條模具分型面跨度大，研合精度不足，合模間隙偏大；設備鎖模力不足，成型高壓下模具輕微撐開；注射壓力、射速過高，熔體強行擠入模具配合縫隙；長期量產造成導柱導套磨損，模具對位出現偏移；排氣槽開設深度超標，直接形成溢料縫隙。

改善方案

重新精研整條分型面，保證全長貼合緊密，封膠位置精細打磨；適當加大設備鎖模力，保證長條模具整體鎖緊力度均勻；下調整體注射壓力與注射速度，尤其制品末端放緩射速；及時更換磨損的導向配件，增設側邊輔助鎖止結構，防止模具漲模溢料；規范排氣槽尺寸，常規位置深度控制在 0.012-0.02mm，只排氣不跑料；日常生產及時清理分型面雜物、積垢，保證合模嚴實。

四、端頭及遠端填充不足

形成原因

熔體長距離流動壓力損耗大，抵達末端力度不足；料溫設置偏低，熔體流動性變差；注射速度過慢，前端膠體提前冷卻固化阻礙進料；制品末端排氣不暢，腔內積氣頂住熔體無法填滿。

改善方案

適度上調料筒中段成型溫度，提升熔體流動性能；采用前段快速送料，臨近末端提前降速平穩填充；加大冷料井結構，阻擋低溫冷料進入型腔堵塞流道；在樣條最末端開設集中排氣結構，快速排出腔內積壓氣體；加大主流道與進料口截面積，提升整體進料流量；縮短熔體滯留時間，避免料筒內降溫影響流動性。

五、表面氣紋、水紋、熔接痕

形成原因

原料烘干不到位，內部水分受熱汽化形成表面紋路；多股料流匯合位置融合效果差；注射速度波動大，熔體流動狀態紊亂；模具表面光潔度不足，流動阻力過大。

改善方案

嚴格按照原料標準參數完成烘干作業，徹底去除原料內部水分；調整進膠點位，盡量避開外觀可視面做料流匯合；設定平穩勻速的注射節奏，避免射速忽快忽慢；提升型腔表面拋光精度，減少熔體流動阻力；適當提高模溫，提升料流融合效果，淡化熔接痕跡。

六、脫模拉傷、表面劃痕

形成原因

模具脫模斜度設計偏小，出模摩擦阻力大；型腔表面粗糙，存在加工紋路；頂出速度過快，頂出過程刮傷制品；脫模劑使用過量或者涂刷不均。

改善方案

合理加大模具脫模斜度，降低出模阻力；對型腔內壁精細拋光，消除加工接刀紋路；放緩整體頂出速度，保持頂出動作平穩；控制脫模劑使用量，均勻薄涂即可，避免殘留影響外觀；調整冷卻時長，保證制品充分硬化后再進行脫模作業。

七、尺寸偏差不穩定

形成原因

成型工藝參數頻繁變動，收縮量無法統一；模具溫度波動大，冷卻速率不一致；原料批次性能存在差異；頂出力度不一造成制品尺寸偏移。

改善方案

固定成熟成型工藝參數，減少隨意改動；穩定模溫機運行參數，保持模具溫度恒定；固定原料供貨渠道與牌號，避免混用不同材質原料；統一頂出速度與力度，保證每一模出模狀態一致；批量生產前預留充足試模時間，精準校準整體尺寸。

總結

樣條模具成型缺陷大多集中在長條結構帶來的冷卻不均、料流失衡、合模貼合難度大這幾大關鍵點，整改遵循先優化模具結構布局，再規范原料預處理，最后精細調試成型工藝的順序。日常生產優先把控冷卻均衡度與進出料平衡，穩定基礎生產條件，大部分外觀與尺寸不良都能快速解決，同時做好模具日常養護，保障長條樣條制品量產品質穩定。
