ABS 塑料作為丙烯腈、丁二烯、苯乙烯的三元共聚物，兼具良好的剛性、韌性和加工流動(dòng)性，是注塑加工中應(yīng)用最廣泛的通用工程塑料之一，廣泛用于家電、汽車、電子、日用品等領(lǐng)域。其注塑加工工藝門檻較低，但因組分中丁二烯易吸水、不同組分熱穩(wěn)定性存在差異，若工藝參數(shù)把控不當(dāng)，極易出現(xiàn)銀紋、氣泡、缺料、翹曲、熔接痕明顯等缺陷。為保證注塑制品的尺寸精度、表面質(zhì)量和力學(xué)性能，需從原料預(yù)處理、工藝參數(shù)調(diào)控、模具配套、后處理等全流程進(jìn)行標(biāo)準(zhǔn)化把控，以下為行業(yè)公認(rèn)的核心注意事項(xiàng)，配套關(guān)鍵工藝參數(shù)，兼顧實(shí)操性和專業(yè)性。

一、原料預(yù)處理：嚴(yán)控干燥，避免吸水缺陷

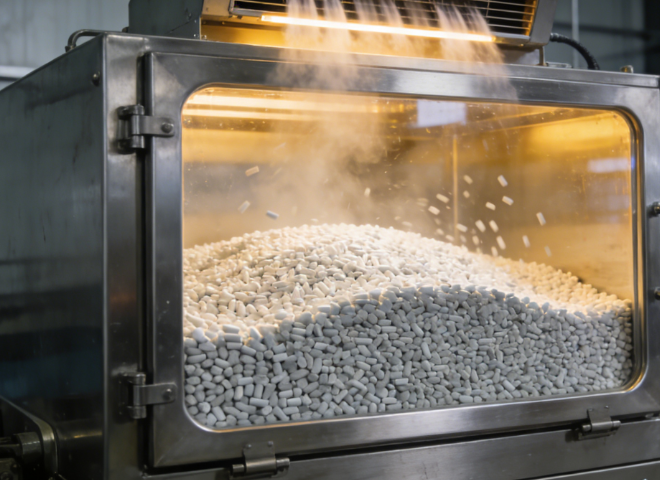

ABS 樹脂的分子結(jié)構(gòu)中存在極性基團(tuán)，吸濕性較強(qiáng)，粒料在儲(chǔ)存、運(yùn)輸過(guò)程中易吸收空氣中的水分，若直接注塑，水分在高溫料筒中汽化，會(huì)在制品表面形成銀紋、氣泡，內(nèi)部產(chǎn)生針孔，嚴(yán)重影響外觀和力學(xué)性能。行業(yè)通用干燥標(biāo)準(zhǔn)：將 ABS 粒料放入熱風(fēng)干燥機(jī)中，干燥溫度 80-90℃，干燥時(shí)間 2-4h，料層厚度不宜超過(guò) 5cm，保證干燥均勻；高光澤、高透明 ABS 制品的干燥時(shí)間可延長(zhǎng)至 4-6h，溫度保持 85℃，避免原料輕微降解。干燥后使用規(guī)范：干燥后的原料需隨取隨用，若在空氣中暴露超過(guò) 1h，需重新二次干燥，時(shí)間減半至 1-2h，防止反復(fù)高溫造成原料分子鏈斷裂。雜料與回料控制：回料添加比例需控制在20% 以內(nèi)，且回料需經(jīng)粉碎、干燥處理，避免雜料影響熔體流動(dòng)性和制品色澤。

二、注塑溫度：分段調(diào)控，兼顧流動(dòng)性與熱穩(wěn)定性

ABS 熔融溫度約 170℃，分解溫度高于 250℃，注塑溫度窗口較寬，整體料筒溫度控制在 180-240℃，需采用分段控溫方式，從料斗端到噴嘴端逐步升溫，避免熔體局部過(guò)熱降解或流動(dòng)性不足。具體分段溫度標(biāo)準(zhǔn)：料筒前段 180-200℃，中段 200-220℃，后段 220-240℃，噴嘴溫度 210-230℃，噴嘴溫度略低于后段，防止熔體流涎。制品適配調(diào)整：薄壁、復(fù)雜結(jié)構(gòu)制品可將整體溫度提高 5-10℃，提升熔體流動(dòng)性；厚壁制品可將后段溫度降至 210-230℃，避免內(nèi)部縮孔。料筒保溫要求：熔體在料筒中停留時(shí)間不宜超過(guò) 30min，生產(chǎn)中斷時(shí)需將料筒溫度降至 150℃以下保溫，恢復(fù)生產(chǎn)時(shí)再逐步升溫，防止原料高溫降解。

三、注射壓力與速度：匹配制品結(jié)構(gòu)，減少成型缺陷

ABS 熔體流動(dòng)性中等，注射壓力和速度的匹配直接影響充模效果，壓力過(guò)小易缺料，過(guò)大易產(chǎn)生飛邊和內(nèi)應(yīng)力；速度過(guò)快易卷入空氣形成氣泡，過(guò)慢易出現(xiàn)冷料斑，需根據(jù)制品結(jié)構(gòu)精準(zhǔn)調(diào)控。通用參數(shù)標(biāo)準(zhǔn)：注射壓力 60-100MPa，注射速度為中速至中高速，分 3-4 段調(diào)速；充模初期低速（20%-30% 額定速度），防止冷料斑；中期中高速（50%-70% 額定速度），減少熔接痕；后期低速（30%-40% 額定速度），避免飛邊。制品適配調(diào)整：薄壁復(fù)雜制品注射壓力提高至 80-100MPa，速度調(diào)至 60%-80% 額定速度；厚壁制品壓力控制在 60-80MPa，速度放緩至 40%-60% 額定速度，適當(dāng)延長(zhǎng)充模時(shí)間。其他注意：射嘴與模具澆口對(duì)接需緊密，防止熔體泄漏造成壓力損失。

四、模具與模溫控制：優(yōu)化成型環(huán)境，提升制品質(zhì)量

ABS 注塑模具的設(shè)計(jì)和模溫控制直接影響制品表面質(zhì)量、尺寸穩(wěn)定性和脫模效果，模具需保證剛性和精度，模溫需匹配熔體冷卻需求，避免因冷卻不均產(chǎn)生缺陷。

（一）模具設(shè)計(jì)要求

流道：采用圓形截面，主流道直徑 4-6mm，分流道直徑 3-5mm；澆口：薄壁制品用點(diǎn)澆口，厚壁制品用側(cè)澆口或扇形澆口，澆口尺寸需保證熔體順利充模，避免應(yīng)力集中。

（二）模溫控制標(biāo)準(zhǔn)

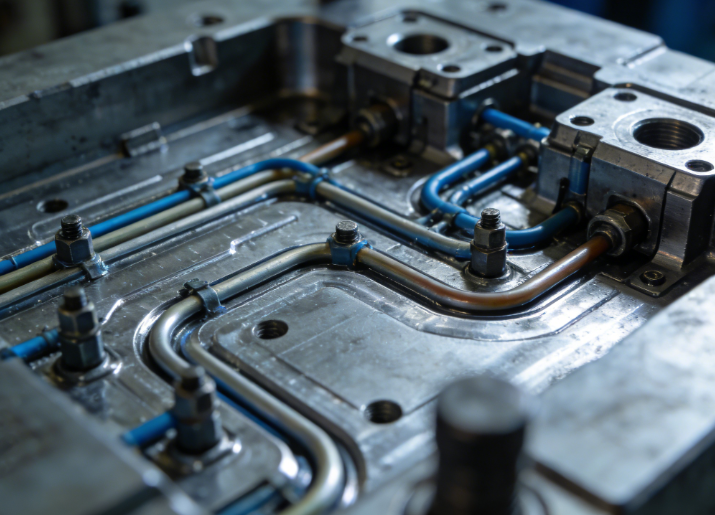

基礎(chǔ)模溫：模具溫度 40-80℃，模溫過(guò)低易出現(xiàn)波紋、縮痕和內(nèi)應(yīng)力，過(guò)高會(huì)延長(zhǎng)冷卻時(shí)間、增加粘模風(fēng)險(xiǎn)；高光澤制品模溫提高至 60-80℃，普通制品控制在 40-60℃。冷卻水路：模具需設(shè)置均勻冷卻水路，水路直徑 8-10mm，距模腔表面 15-20mm，保證模具各部位溫度均勻，避免制品翹曲。

五、保壓與冷卻：精準(zhǔn)把控，減少縮孔與翹曲

保壓的核心是為模腔熔體補(bǔ)料，彌補(bǔ)冷卻收縮的體積損失，冷卻決定制品定型效果，二者參數(shù)需與制品壁厚、模溫精準(zhǔn)匹配，是減少縮孔、翹曲的關(guān)鍵。

（一）保壓參數(shù)標(biāo)準(zhǔn)

保壓壓力：為注射壓力的 50%-70%；保壓時(shí)間：壁厚 1-3mm 為 2-4s，壁厚 3-6mm 為 4-6s，壁厚超過(guò) 6mm 延長(zhǎng)至 6-8s，時(shí)間過(guò)長(zhǎng)易增大內(nèi)應(yīng)力，過(guò)短則補(bǔ)料不足。

（二）冷卻參數(shù)標(biāo)準(zhǔn)

冷卻時(shí)間：為保壓時(shí)間的 3-5 倍，整體冷卻時(shí)間 5-15s，制品脫模溫度需低于 60℃，防止高溫變形；厚壁制品適當(dāng)延長(zhǎng)冷卻時(shí)間、降低保壓壓力，薄壁制品可縮短冷卻時(shí)間提升效率。

六、脫模與后處理：規(guī)范操作，消除內(nèi)應(yīng)力

ABS 制品脫模時(shí)易因受力不均產(chǎn)生變形、頂白，成型過(guò)程中產(chǎn)生的內(nèi)應(yīng)力會(huì)增加后期開裂風(fēng)險(xiǎn)，需通過(guò)規(guī)范脫模操作和針對(duì)性后處理保障制品質(zhì)量。

（一）脫模操作要求

頂出機(jī)構(gòu)：保證頂出均勻，頂針數(shù)量充足、直徑匹配制品重量，避免受力不均導(dǎo)致變形、頂白；脫模斜度：帶卡扣、螺紋等復(fù)雜結(jié)構(gòu)的制品，脫模斜度控制在1°-2°，防止粘模或脫模損壞。

（二）后處理規(guī)范

后處理必要性：高精度、高要求制品需消除內(nèi)應(yīng)力，避免接觸有機(jī)溶劑、高溫時(shí)開裂；通用方式：采用熱風(fēng)退火，退火溫度 60-80℃，退火時(shí)間 1-2h，隨烘箱自然冷卻至室溫，退火溫度不超過(guò) ABS 熱變形溫度，防止制品軟化。簡(jiǎn)易制品：小型、無(wú)特殊外觀和性能要求的制品，可省略后處理步驟。

七、常見成型缺陷及快速解決方法

銀紋、氣泡：原料未干燥徹底或料筒溫度過(guò)高；解決：重新干燥原料，適當(dāng)降低料筒后段和噴嘴溫度。

熔接痕明顯：熔體充模速度過(guò)慢、模溫過(guò)低；解決：提高模溫，加快充模中期速度，在熔接痕處設(shè)置溢料槽。

縮孔、凹痕：保壓壓力不足、冷卻時(shí)間過(guò)短；解決：提高保壓壓力，延長(zhǎng)保壓和冷卻時(shí)間。

翹曲變形：模溫不均、冷卻時(shí)間不足；解決：優(yōu)化模具冷卻水路，提高模溫，延長(zhǎng)冷卻時(shí)間。

飛邊：注射壓力過(guò)大、模具合模間隙過(guò)大；解決：降低注射壓力和保壓壓力，檢修模具合模精度。

總結(jié)

ABS 塑料注塑加工的核心是 “精準(zhǔn)把控參數(shù)，匹配制品結(jié)構(gòu)”，從原料干燥的基礎(chǔ)環(huán)節(jié)，到溫度、壓力、速度的工藝核心，再到模具、保壓、冷卻的配套把控，每一個(gè)環(huán)節(jié)的細(xì)微偏差都可能導(dǎo)致制品缺陷。實(shí)際生產(chǎn)中，需以行業(yè)通用參數(shù)為基礎(chǔ)，根據(jù)制品的壁厚、結(jié)構(gòu)、性能要求進(jìn)行針對(duì)性調(diào)整，同時(shí)做好原料管理、設(shè)備維護(hù)和模具保養(yǎng)，形成標(biāo)準(zhǔn)化的加工流程。此外，合理控制回料比例、優(yōu)化成型工藝，還能在保證制品質(zhì)量的前提下，降低生產(chǎn)成本，提升生產(chǎn)效率。遵循以上注意事項(xiàng)，可有效減少成型缺陷，保證 ABS 注塑制品的一致性和穩(wěn)定性，滿足家電、汽車、電子等不同領(lǐng)域的應(yīng)用需求。
