卡扣式塑膠鉚釘廣泛應用在家電、汽車內飾、新能源組件內部裝配，依靠自身卡扣結構實現免螺絲快速裝配，零部件拆裝便捷，能夠壓縮整

機裝配工時。這類鉚釘產品體積小，但卡扣、倒勾、薄壁、卡腳等結構精度要求嚴苛，產品一旦出現尺寸偏差、卡扣變形、開裂，就會直接

造成裝配失效。卡扣式塑膠鉚釘很多采用 PA66 加玻纖、POM、改性尼龍等材料，材料收縮率波動大，卡腳部位壁厚薄，注塑充模和脫模過

程容易出現卡腳斷裂、變形、缺膠、縮水等不良現象。模具設計的合理性直接決定產品成型良率，結合產品結構特性梳理模具設計關鍵要點，

可以規避后期試模與量產階段的大量問題。

一、產品前期結構評估與收縮率選取要點

模具正式開模之前需要完成產品結構評審，卡扣式塑膠鉚釘卡腳、倒扣、彈性卡扣是功能核心，卡腳根部壁厚、過渡圓角直接影響注塑填充

與脫模效果。卡腳根部如果設計尖銳直角，注塑時熔體流動阻力大，容易出現填充不足，脫模過程應力集中發生斷裂，模具設計階段需要向

產品端建議增加過渡圓角，降低成型風險?？_位置壁厚不能過大，壁厚偏大容易產生縮水凹陷，壁厚過薄又會出現缺料，需要平衡結構強

度和注塑成型能力。

收縮率選取是精密模具設計的基礎，卡扣鉚釘常用加玻纖改性材料，玻纖取向會造成各向異性收縮，流動方向和垂直流動方向收縮數值存在

明顯差距，不能直接采用單一平均收縮率放縮水。POM 材料收縮大，尺寸波動區間寬；加玻纖 PA66 流動方向收縮小，垂直流向收縮相對更

大，卡腳、倒扣尺寸要按照垂直流向收縮率核算。對于批量精密裝配鉚釘，優先索要材料供應商物性報告，參考實際模溫條件下的成型收縮

數據，前期試模后再進行局部尺寸修模預留，避免一次性放縮失誤造成模具型腔報廢。

二、澆注系統與進膠位置設計要點

卡扣式塑膠鉚釘大多屬于小型多腔模具，一模多腔是主流方案，澆口位置選擇直接影響熔體走向、玻纖排布以及卡扣卡腳成型質量。進膠點

盡量避開卡扣彈性臂根部，澆口正對卡腳位置，熔體高速沖擊容易造成卡腳位置內應力偏大，脫模之后發生彎曲變形。小型鉚釘優先選用點

澆口、潛伏式澆口，澆口尺寸需要匹配材料特性，POM、PA66 流動性好，澆口不宜開得過大，防止?jié)部谖恢贸霈F(xiàn)過大殘余應力；加玻纖材

料澆口過小容易產生剪切過熱，出現燒焦、銀紋缺陷。

流道系統要做到各腔流動平衡，多腔模具要嚴格保證流道長度、截面一致，避免各腔產品重量、尺寸不一致，出現部分腔體卡扣裝配合格，

部分腔體裝配過松或者過緊。熱流道方案多用于大批量生產，采用熱流道時要控制料流剪切，減少玻纖斷裂，防止卡腳部位材料性能下降。

澆口凍結時間需要納入考量，鉚釘卡扣結構薄，保壓傳遞距離有限，進膠位置不合理會造成卡扣位置保壓不足，出現尺寸偏小，裝配卡扣松

脫。同時要考慮澆口去除，卡扣鉚釘很多不允許二次人工修澆口，潛伏澆口要保證注塑完成可以自動斷澆口，減少后加工工序。

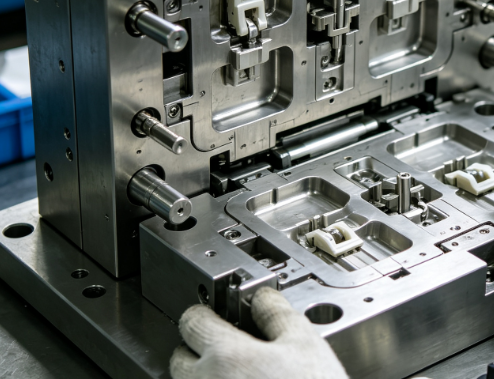

三、型腔、倒扣脫模與行位斜頂結構設計要點

卡扣鉚釘存在向內或者向外倒扣卡腳，脫模結構是整套模具設計的核心難點。向外張開式卡扣卡腳，優先采用斜頂脫模結構，斜頂傾斜角度需

要結合倒扣深度計算，斜頂角度不宜過大，角度過大斜頂運行穩定性變差，容易發生卡滯磨損，角度過小會加大模具行程。斜頂成型面拋光要

求高，表面粗糙度過大，脫模摩擦阻力上升，薄卡腳很容易被拉傷、扯斷。斜頂配合間隙需要匹配塑膠材料，加玻纖材料磨損強，間隙設置不

合理會出現飛邊，間隙過小運行容易燒斜頂。

向內倒扣的鉚釘結構，多采用抽芯行位結構，小型鉚釘行位體積偏小，要做好定位和耐磨設計，防止反復開合模發生移位，造成倒扣尺寸偏移。

卡腳屬于薄壁彈性件，脫模過程不能強行硬頂出，要保證倒扣位置完全脫離約束之后再執行頂出動作。型腔鑲件化設計是常用手段，把卡扣、

倒扣、關鍵尺寸部位單獨做成鑲件，一旦試模尺寸不對，不需要改動整體型腔，只更換對應鑲件就可以完成修模，降低修模成本與周期。多腔

模具每個型腔對應的斜頂、行位零件需要具備互換性，便于后期維護更換。

四、冷卻系統與頂出系統設計要點

小型精密鉚釘模具容易忽視冷卻設計，多腔模具型腔排布緊湊，水路布置空間有限，冷卻不均衡會帶來各腔溫度差異，進而引發收縮不一致，

卡扣尺寸離散度變大。冷卻水路盡量貼近型腔成型面，繞開斜頂、行位等運動零件，水路間距合理，保證各個型腔模溫趨于一致。PA66 加玻

纖成型模溫要求穩定，模溫波動會直接改變收縮率，冷卻水路進出口做好區分，水路不可以出現死水區，避免局部積熱，卡腳根部積熱會帶來

局部縮水與應力殘留。

頂出系統設計重點保護薄卡扣卡腳，頂出受力位置不能集中在單薄的卡扣彈性臂上，盡量選擇鉚釘實體厚壁位置布置頂針，分散頂出力。如果

必須在靠近卡扣位置設置頂出，選用大直徑頂針，增大頂出接觸面積，防止局部應力過大把卡腳頂變形、頂斷裂。頂出運動需要順滑，頂針、

司筒配合間隙嚴格管控，間隙偏大產品會出現細小飛邊。多腔模具頂出同步性十分關鍵，不同腔體頂出不同步，部分產品會被拉扯，出現卡扣

扭曲變形。頂出速度也要在模具設計階段預留調試空間，避免頂出速度過快損傷薄壁卡扣結構。

五、模具鋼材與加工拋光預留修模要點

卡扣式塑膠鉚釘關鍵功能部位長期承受熔體沖刷，部分填充玻纖材料，對模具鋼材耐磨性能提出較高要求。型腔、斜頂、行位成型部位優先選

用高硬度耐磨模具鋼，經過熱處理淬火，提升表面耐磨度，減緩長期量產磨損帶來的倒扣尺寸變化。如果鋼材硬度不足，倒扣位置長期摩擦磨

損，倒扣深度逐步變小，鉚釘卡扣會出現裝配松垮，失去鎖緊效果。

成型表面拋光按照產品功能要求執行，卡扣卡腳滑動配合位置做鏡面拋光，減少脫模摩擦阻力，降低卡腳拉傷斷裂概率。模具加工階段針對卡

扣關鍵裝配尺寸預留修模余量，倒扣深度、卡腳厚度不要直接加工到最終尺寸，試模完成之后依據實際裝配反饋再做修模。批量量產工況下，

斜頂、行位屬于易損耗零件，模具設計時要預留拆裝空間，方便后期生產中快速更換易損件，降低停機維護時長。

總結

卡扣式塑膠鉚釘精密注塑模具設計，需要從產品前期結構評審開始，兼顧材料收縮各向異性特點，合理選取收縮率。澆注系統進膠位置要避開

卡扣薄弱區域，保證多腔流動平衡，實現自動斷澆口。倒扣脫模結構是整套模具的核心，斜頂與行位機構要兼顧運動穩定性與成型精度，采用

鑲件化設計方便后期修模。冷卻系統保障各型腔模溫均勻穩定，頂出系統合理選擇受力點位，規避薄壁卡扣頂出變形斷裂問題。模具鋼材選型、

拋光處理、關鍵尺寸預留修模余量，同樣會影響后期量產穩定性。只有各個設計環節互相配合，才能夠降低卡腳缺膠、變形、斷裂、裝配不良

等缺陷，滿足卡扣式塑膠鉚釘大批量精密裝配使用要求。
