全自動注塑車間依靠機械手、輸送帶、流水線實現無人或少人化連續生產，對模具的穩定性、安全性、自動化適配能力有著遠高于普通手動取模生產的要求，如果模具按照普通量產標準設計，極易出現卡件、掉件、刮傷產品、機械手抓取失敗、頻繁停機報警等問題，直接打斷自動化產線連續運轉，增加設備故障停機時長，因此模具前期設計階段就要充分結合自動化生產需求進行綜合考量。

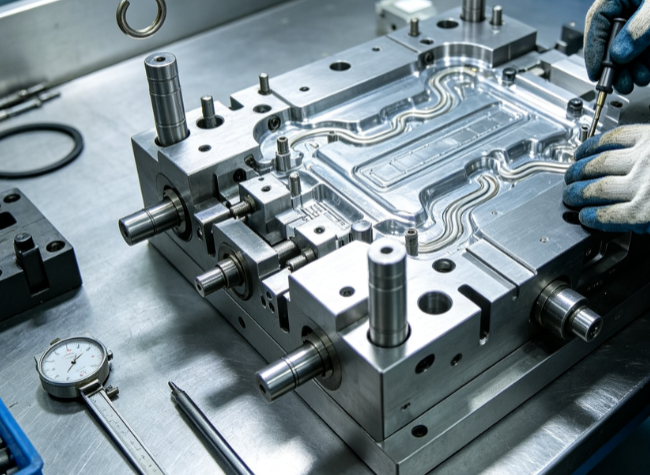

一、模具開模與產品脫落結構設計要點

全自動生產模式下產品依靠機械手抓取或者自重掉落，不能依靠人工輔助撥料，模具開模距離、頂出行程必須預留充足余量，避免機械手干涉碰撞。開模行程需要結合產品高度、機械手夾具厚度計算，動定模完全分開后，產品與定模側要有足夠避讓空間，防止機械手夾取時磕碰模腔表面。頂出機構要保證產品完整脫離型芯，不能出現局部粘連掛模，筋位、卡扣位置增加輔助頂出，防止產品半掛在模芯上造成機械手抓空報警。對于適合墜落下料的產品，模內不允許存在倒扣、細小鑲件臺階勾住制品，型腔周邊避免凸起鑲塊阻礙產品自由掉落，流道澆口廢料同樣要保證可以順利脫落，杜絕料柄掛在模具上，造成后續生產壓模風險。推板頂出結構需要保證推板同步平整頂出，避免產品傾斜卡死，造成自動化抓取位置偏移。

二、澆口與流道適配自動化生產的設計要求

自動化生產優先考慮能夠?qū)崿F(xiàn)模內自動斷澆口的澆口方案，熱流道、潛澆口、牛角澆口可以在開模過程實現產品與料柄自動分離，減少后道人工剪澆口工序，更適配流水線作業。采用冷流道大水口的模具，必須設計料柄專用頂出結構，保證澆口凝料可靠脫落，防止料柄懸掛在流道內，機械手抓取產品時連帶拉扯，造成產品變形或者料柄掉落型腔壓傷模具。流道系統布局要保證料柄掉落方向避開型腔區域，料柄與產品不能相互纏繞，多腔模具各型腔澆口、流道平衡度要嚴格管控，各腔充填、冷卻、脫模一致性要好，如果個別型腔頻繁粘模掛料，會直接造成整線停機。澆口殘痕位置需要避開機械手夾爪接觸區域，防止夾爪擠壓刮傷產品外觀面。

三、模具安全防護與防壓模結構設計

全自動車間缺少人工實時觀察，模具必須增加多重防壓模保護結構，降低碎片、料柄遺留型腔帶來的模具損壞風險。模具需要配置可靠的行程開關、頂出復位檢測開關，頂針沒有完全復位時，注塑機無法執行鎖模動作，杜絕頂針未回位直接鎖模壓壞型腔。多鑲件、小型鑲件要做好防掉落定位，鑲件增加防脫螺絲，不允許單純依靠過盈配合固定，避免自動化開合模震動導致鑲件松脫掉落。對于容易產生披風飛邊的產品，分型面密封要做好，細小飛邊碎片留在模腔會造成壓模，條件允許可以增加模具異物檢測傳感器。導柱導套要有足夠耐磨強度，自動化產線開合模頻次高，長期高速往復運動容易出現磨損偏移，導柱盡量做帶油槽結構，方便自動潤滑。模具邊角突出位置做倒角處理，避免高速運動的機械手碰撞刮蹭模具邊角。

四、冷卻、排氣與長期連續生產可靠性設計

全自動產線追求長時間不間斷運行，模具冷卻系統設計不能只滿足產品成型，還要兼顧模具整體溫度均衡穩定，水路排布均勻，深筋、厚壁柱位優先布置運水，減少局部熱點，避免長期生產出現局部過熱，產生粘模、積碳問題。水路接頭選用快速接頭，布局在模具非操作側，避開機械手運動范圍，防止管路被機械手勾扯拉扯。排氣槽要充分合理開設，連續生產中氣體持續排出，減少燒焦、積碳堆積，降低周期性拆模保養頻次。模具鋼材選型需要適配高頻率連續生產，型腔、型芯選用耐磨抗腐蝕鋼材，重要成型面做好熱處理，減少長期高速量產帶來的磨損、銹蝕，降低模具中途下線維修概率。彈簧選用耐高溫高品質彈簧，自動化高頻次頂出復位，普通彈簧容易疲勞斷裂，彈簧失效會直接引發頂出機構故障停機。

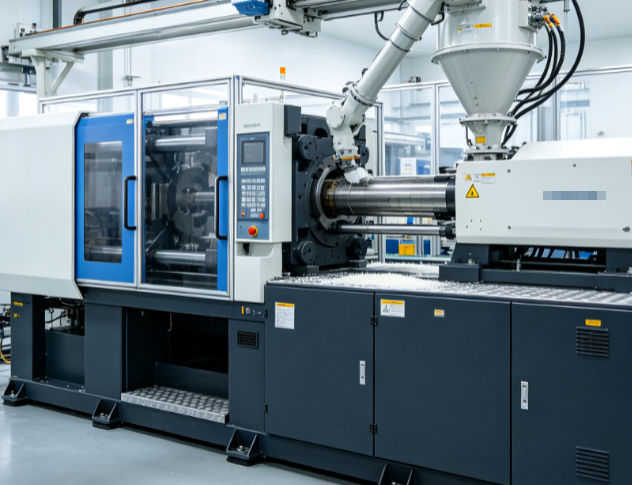

五、機械手抓取、定位與模具外部結構設計

模具外形尺寸、高度、壓板槽位置需要匹配注塑機與機械手安裝空間，模具吊環規格齊全，吊環孔位置合理，方便吊裝拆裝。模面外部不能出現零散突出螺絲、凸起鑲件，防止機械手運動過程發生干涉。如果采用夾爪直接取產品，產品需要預留可靠夾持位置，保證夾爪夾持穩定，不出現打滑、夾偏，產品不能在模內發生偏轉位移。多腔模具各產品相對位置精度要穩定，保證機械手每次抓取位置統一。模具標識清晰，水路、油路、電路接口分區布置，限位塊、鎖模扣安裝牢固，震動環境下不易松動。熱流道模具的接線盒布置在遠離機械手運動軌跡一側，線束做好固定，避免線束晃動被機械手勾掛破損。

六、總結

全自動注塑車間模具設計，核心是把無人連續生產的風險前置到設計階段，不能沿用手動取件模具的設計思路。重點保障產品與澆口廢料可靠脫落，消除掛模、卡料隱患，完善頂出復位檢測等安全防護結構，規避壓模事故，澆口流道選擇適配自動斷料方案，同時強化冷卻、鋼材、彈簧等零部件的連續生產耐磨可靠性，兼顧機械手抓取空間與外部結構干涉。模具設計階段充分考量自動化工況，能夠大幅減少產線報警停機，降低模具突發故障，保障整條全自動注塑產線的稼動率。
