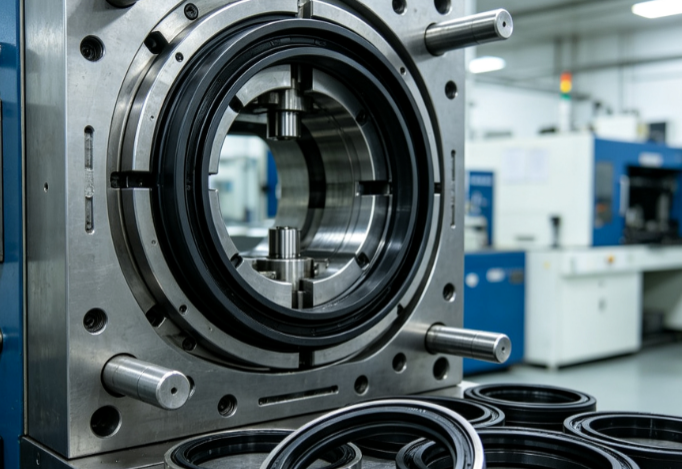

油封、密封圈類產品尺寸精度、同心度、表面密封性要求嚴苛，產品多為環形薄壁件，容易出現飛邊、偏心、收縮不均、脫模拉傷等缺陷，模具結構設計需要圍繞密封面精度、排氣、頂出、型腔定位重點優化。

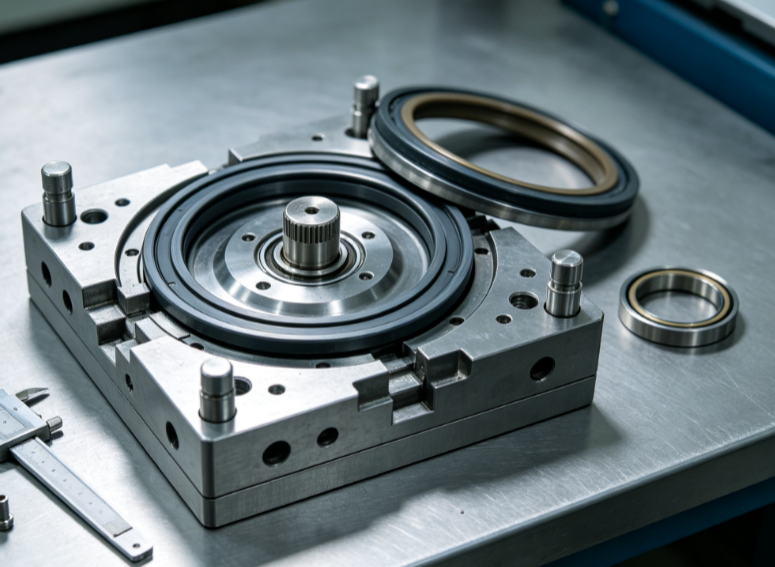

一、型腔布局與同心度定位設計

密封圈屬于回轉類環形零件，優先采用中心進膠對稱布局，減少熔體充模壓力不均造成的偏心問題。多腔排布保持環形均布，避免單側壓力過大引發壁厚偏差。型芯與型腔必須設置精密止口定位，上下模合模依靠圓周止口輔助定心，不能單純依靠導柱導套保證同軸度。薄壁油封模具控制型芯浮動余量，選用耐磨定位環，長期量產防止定位磨損，避免密封面出現厚薄差，直接影響成品密封性能。

二、澆注系統選型與澆口位置控制

小型密封圈常用點澆口、潛伏式澆口；大尺寸油封可采用環形薄膜澆口。澆口盡量布置在產品非密封工作面，杜絕澆口痕跡留在密封唇位置，防止出現毛刺、熔接痕造成滲漏。環形薄膜澆口能實現圓周均勻進料，熔接痕弱化，同心度表現更佳，但澆口切除工序需要配套考慮。盡量避免單邊側澆口，單側進料極易產生熔接痕、型芯偏移。流道做到對稱均衡，多腔模具各流道長度、截面保持一致，保證各個型腔填充同步。

三、排氣系統針對性優化

密封圈環形封閉型腔，熔體合圍位置容易包裹氣體，產生燒焦、氣泡、缺料，直接破壞密封效果。在熔接痕產生位置、型芯根部開設環形排氣槽，排氣槽深度嚴格控制，防止產生難以清理的薄飛邊。配合分型面環形排氣，細小油封模具排氣槽深度建議 0.01～0.02mm。大型骨架油封，可在型芯配合段增設排氣間隙，充模過程順利排出空氣，減少密封唇位置氣孔缺陷。

四、脫模頂出結構，防止密封圈變形拉傷

橡膠、軟膠密封圈質地柔軟，硬頂針單點頂出極易造成產品扭曲、唇口翻邊拉傷。優先采用環形頂圈、多支均勻分布頂針聯合頂出，保證頂出力圓周均勻。型芯表面降低粗糙度，做好拋光，必要時選用耐磨耐腐蝕鋼材，減少產品粘附。設計合理脫模斜度，密封唇位置斜度不能過?。蝗舢a(chǎn)品存在內倒扣密封唇，需評估簡易脫芯結構，禁止強行頂出撕裂唇口。軟膠產品可考慮負壓輔助脫模方案，提升成品外觀完整性。

五、冷卻系統布局，控制收縮與尺寸穩定性

環形密封圈各處收縮一致性決定尺寸公差，冷卻水路盡量沿型腔環形環繞布置，型芯內部增設中心運水，實現內外同步均衡冷卻。避免水路距離型腔遠近差距過大，防止局部溫差帶來收縮差異，出現橢圓、壁厚不均。精密油封模具避開澆口區域局部過熱問題，冷卻水路距離型腔保持統一間距，成型周期更加穩定，批量尺寸波動縮小。

六、分型面與密封面防飛邊結構

油封密封唇不允許存在飛邊，分型面配合面精加工，配合面硬度達標，長期反復合模不易塌陷。環形分型面優先采用整圈平面貼合，重要密封區域可增設鎖模承壓面?？刂品中兔骈g隙，軟膠成型間隙要求更嚴格。對于帶金屬骨架復合油封，骨架定位座需要精準限位，防止骨架偏移造成膠料溢邊，同時預留骨架放置操作空間，方便人工或者機械手放料。

總結

油封密封圈模具設計核心目標就是保障同心度、消除密封面缺陷、平穩脫模不變形。設計重點抓住對稱進膠、精密定心、充分均勻排氣、環形均衡頂出、環形同步冷卻五大方向。澆口避開密封工作面，嚴控分型面間隙抑制飛邊，結合產品材質軟硬調整配合間隙與脫模結構，才能持續穩定生產滿足密封要求的密封圈產品。
