滑塊斜面配合精度直接影響模具開合模順暢度、封膠效果與產品外觀，斜面研配間隙不合理極易出現跑披鋒、滑塊卡滯、拉傷、異響等問題。規范的研磨工序能夠保證斜面貼合均勻、滑動順暢，是模具裝配階段核心工序，下面完整梳理滑塊斜面標準化配模研磨操作流程。

一、研磨前期準備與基準確認

正式研配前需要完成模具零部件預處理與基準核查，消除前期加工誤差帶來的研磨偏差。首先清點滑塊、鏟基、耐磨塊、導滑部件，去除 CNC、EDM 加工殘留毛刺、尖角、積碳，用油石清理斜面邊緣加工刀紋，防止裝配過程刮傷配合面。核對圖紙尺寸，確認斜面斜度、角度公差、配合接觸區域，區分封膠斜面與導向斜面，兩類斜面研磨接觸標準存在明顯區別。隨后清潔模架導向部位，將滑塊平穩裝入模體，初步合模試滑，記錄卡滯、局部硬接觸位置。準備對應規格金剛石研磨膏、不同粒度油石、紅丹粉、無塵抹布、銅棒等工具，研磨過程禁止使用硬質鋼質工具敲擊配合斜面，避免造成表面壓痕與形變。

二、初次合模著色，標記接觸點位

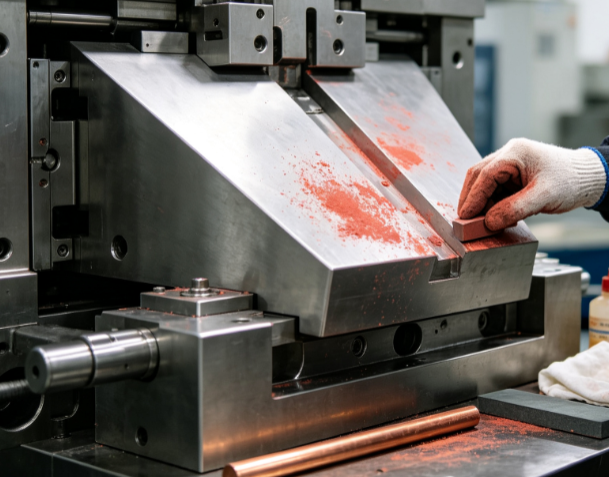

基準核對完成后開展紅丹著色檢測，精準定位斜面高點。在鏟基斜面均勻薄涂一層紅丹粉，緩慢手動合模，控制合模力度，不強行重壓，完成初次貼合后開模取出滑塊。觀察滑塊斜面紅丹著色分布情況，集中發黑發亮區域即為高點，使用記號筆清晰標記。初次研磨遵循 “先修高點、逐步擴接觸區域” 原則，嚴禁大面積一次性研磨，防止斜面斜度被破壞。多次輕合模反復比對，區分局部硬點和大面積接觸區域，優先處理孤立凸起點位，避免因單點受力導致滑塊使用過程出現崩角、磨損加速現象。導向斜面允許前后留有微小滑動間隙，封膠斜面則需要保證有效貼合范圍。

三、分段漸進式斜面研磨修整

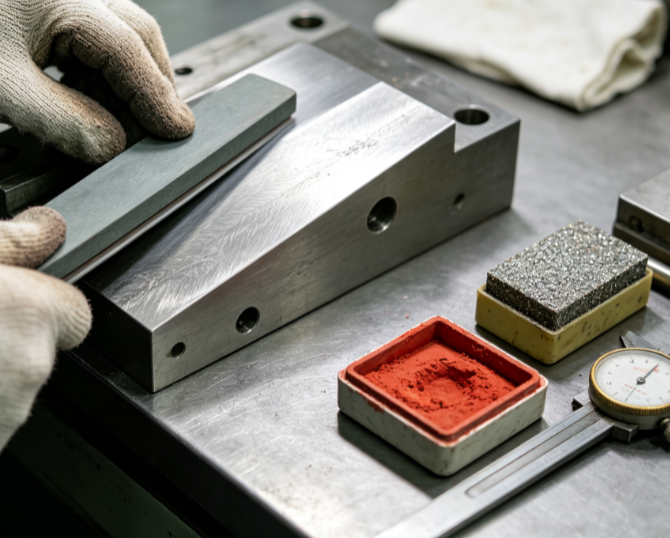

依據著色標記開展分級研磨，按照由粗到細的順序逐步優化配合面。先用粗粒度油石打磨標記高點，打磨方向順著斜面滑動方向，不要橫向交叉打磨，避免產生雜亂劃痕影響后續著色判斷。高點修除后再次涂抹紅丹合模復檢，持續修正，讓接觸區域均勻擴散，當斜面有效接觸面積達到要求后更換細油石精磨。研磨期間定時裝配滑塊往復滑動測試，實時感受滑動阻力變化，若出現一端緊一端松，說明斜面存在扭曲，需要調整研磨位置修正平面度。加裝耐磨塊結構的滑塊，需同步研磨耐磨塊配合斜面，保證三者貼合一致性，杜絕耐磨塊局部懸空受力。研磨過程持續控制研磨量，少量多次修整，防止斜面角度偏移造成鎖模不到位。

四、精研拋光與滑動性能驗證

粗研達標后進入精細研磨階段，改善配合面粗糙度，降低滑動摩擦阻力。清理斜面所有研磨碎屑，采用細油石搭配研磨膏均勻拋光配合區域，消除粗打磨留下的深淺紋路，拋光后擦拭干凈紅丹殘留物，再次進行合模著色檢驗。合格標準為紅丹分布連續均勻，無局部大面積重壓亮點，不存在條狀、點狀孤立接觸區域。隨后進行多次全程手動開合模，往復推動滑塊，觀察滑動狀態，全程無卡頓、無局部抱死、無異常摩擦異響。同時檢查滑塊行程終點封膠狀態，確認斜面鎖模力能夠有效傳遞，不存在間隙引發漏膠隱患。完成研磨后對斜面做防護處理，涂抹防銹油，防止后續裝配等待階段發生銹蝕。

五、最終復檢與異常調整方案

研磨完成后開展全面復檢，對照圖紙復核斜度、配合間隙與接觸狀態。若檢測發現斜面前端貼合過緊、后端懸空，需要適度修整斜面尾部高點；如果中間接觸、兩端懸空，代表斜面存在弧度變形，需要均勻修整中部區域。對于研磨過度、間隙偏大的斜面，不可繼續研磨，根據實際情況通過加裝墊片或者調整耐磨塊厚度進行補償。復檢合格后記錄研配狀態，做好部件標識，避免后續拆裝混淆配合方向，嚴禁未經確認直接上機試模。試模過程持續跟蹤滑塊運行狀況，出現披鋒、滑塊發熱磨損時，停機重新拆開復查斜面接觸情況。

總結

滑塊斜面配模研磨是兼顧幾何精度與動態配合效果的精細化工序，整套流程從前期基準準備、紅丹找點、分級研磨，到精拋測試、最終復檢，每一步都需要堅持少量修整、反復比對的原則。研磨核心不在于追求斜面百分百全覆蓋接觸，而是形成均勻受力的配合面，平衡滑動順暢性與封膠鎖模需求。嚴格按照標準化流程作業，能夠有效減少模具試模階段滑塊拉傷、跑披鋒、運動卡滯等缺陷，縮短模具調試周期，延長滑塊與鏟基使用壽命，保障注塑量產階段模具長期穩定運行。
