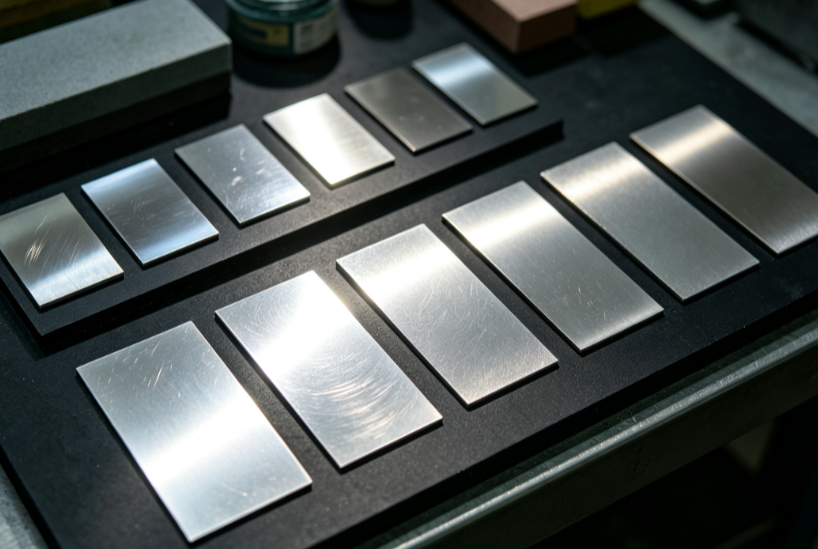

塑膠模具型腔表面粗糙度直接決定塑件外觀光澤、脫模難易、缺陷顯現程度，圖紙常用 Ra（輪廓算術平均偏差）作為量化指標，行業并行 SPI 拋光等級、VDI3400 火花紋標準兩套通用體系。不同 Ra 區間對應拋光工藝、外觀效果、適用產品差異明顯，規范分級標準能夠統一設計、加工、質檢判定依據，減少圖紙理解偏差與驗收糾紛。下文按照鏡面高光、半光、啞光、火花紋 / 噴砂紋理四大類別劃分，并匹配主流行業標準對照，形成完整分級規范。

一、光學鏡面級（Ra≤0.10μm，SPI A 系列鉆石拋光）

該等級多用于透明塑膠、高光外觀件，表面任何細微劃痕、麻點都會直接復制在產品表面，對模具鋼材、拋光環境、加工流程要求嚴苛。 SPI A1：Ra 0.012～0.025μm，6000# 鉆石膏超鏡面拋光，成像清晰無畸變，適配 PSU、PC、PMMA 光學鏡片、導光板、高端透明視窗，模具優先選用 S136、STAVAX 淬硬不銹鋼，拋光需在無塵工位完成，最小拔模角度建議≥1°。 SPI A2：Ra 0.025～0.05μm，3000# 鉆石膏精鏡面，廣泛用于 3C 透明外殼、化妝品包裝、車燈透明件，是透明塑膠模具最常用鏡面等級，也是 PSU 透明模具常規驗收基準。 SPI A3：Ra 0.05～0.10μm，1200# 鉆石膏細鏡面，呈現高光澤效果，無清晰鏡像，適用于普通 ABS、PC 高光殼體，兼顧外觀與拋光成本。 本級別禁止出現交叉打磨紋路、點狀麻點，粗糙度檢測需要多點取樣，避免局部拋光不足導致塑件霧痕、亮線缺陷。

二、半光澤精細拋光級（Ra 0.10～0.40μm，SPI B 砂紙拋光區間）

屬于消費類產品主流外觀等級，弱化細微加工痕跡，相比鏡面更容易脫模，不易粘模，可輕微掩蓋熔接痕、縮水等輕微成型瑕疵。 SPI B1：Ra 0.05～0.10μm，600# 砂紙精細拋光，柔和半高光，家電外殼、充電器殼體常用規格； SPI B2：Ra 0.10～0.20μm，400# 砂紙拋光，低光澤表面； SPI B3：Ra 0.20～0.40μm，320# 砂紙拋光，亞亮過渡面，多用于產品非外觀可視內表面。 該等級無需鉆石拋光，加工周期更短，但拋光必須單向順脫模方向打磨，禁止殘留環狀紋路，否則成型后塑件出現可視紋路。

三、啞光油石拋光級（Ra 0.40～1.60μm，SPI C 油石拋光、VDI12～VDI24 區間）

以油石研磨形成均勻啞光面，無明顯反光，大量應用于汽車內飾、儀器殼體，可有效隱藏輕微成型缺陷。 SPI C1：Ra 0.35～0.40μm，600# 油石，細膩啞光，對應 VDI12（Ra0.4μm）； SPI C2：Ra 0.80～1.00μm，400# 油石，中等啞光，對應 VDI18（Ra0.8μm）； SPI C3：Ra 1.25～1.60μm，320# 油石，粗啞光，對應 VDI24（Ra1.6μm）。 采用 EDM 直接成型啞光面時，優先選用對應 VDI 等級放電參數，避免后續大量研磨工作量；啞光表面拔模角度需要適度加大，防止脫模拉傷塑件表面。

四、噴砂與火花紋理級（Ra＞1.60μm，SPI D 噴砂、VDI27 及以上）

包含電火花原生火花紋、干噴砂紋理，具備防滑、防指紋、遮蔽成型缺陷的特點，常見于手柄、外殼非外觀面。 SPI D1：Ra1.6～3.2μm，玻璃珠細噴砂； SPI D2：Ra3.2～6.3μm，氧化鋁中等噴砂，對應 VDI30（Ra3.15μm）； SPI D3：Ra6.3～18μm，粗噴砂，粗質感防滑表面。 VDI30（Ra3.15μm）、VDI36（Ra6.3μm）是模具行業最通用的火花紋標準。需要注意：同一 Ra 數值下，噴砂紋理、火花紋、油石啞光視覺效果完全不同，圖紙只標注 Ra 容易產生爭議，建議同時標注加工方式或引用 SPI/VDI 標準樣板。

五、生產應用關鍵注意事項

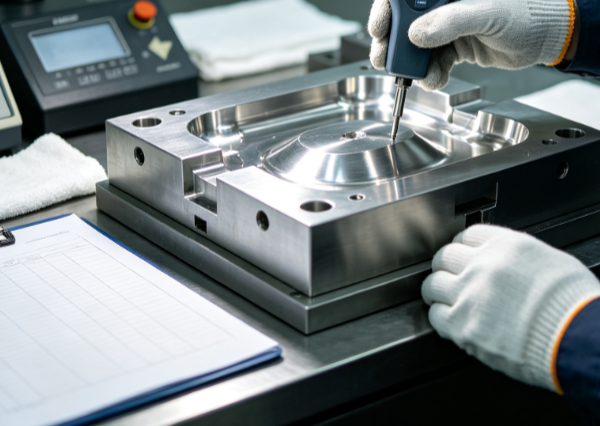

第一，Ra 僅代表平均粗糙度，不能完整反映表面微觀形態，鏡面模具不能只依靠粗糙度儀驗收，必須配合強光多角度目視檢查劃痕；第二，透明塑膠模具建議同時限定最大輪廓高度 Rz，防止個別尖峰凸起劃傷產品；第三，模具拋光后生產一段時間會發生輕微磨損，量產模具外觀面 Ra 驗收標準建議預留少量余量；第四，圖紙標注規范示例：型腔外觀面 SPI A2，Ra≤0.05μm；非外觀面 VDI18，Ra0.8μm，避免單一指標造成理解分歧。

總結

塑膠模具表面粗糙度 Ra 分級從 0.012μm 光學鏡面延伸至十幾微米粗紋理區間，不同區間對應獨立拋光工藝、外觀特性與產品適用場景。在模具項目對接時，不能僅簡單標注 Ra 數值，應當結合 SPI 拋光標準或 VDI3400 火花紋標準協同定義，搭配標準樣板作為最終驗收依據。合理選擇粗糙度等級，既能匹配塑件外觀需求，又可以平衡模具拋光工時、制造成本、脫模性能與量產穩定性，從源頭減少外觀不良、反復修模等問題。
