隨著車載、家電、智能終端塑件集成化程度不斷提高，越來越多產品采用卡扣 + 螺絲柱復合連接結構，既滿足整機快速裝配，又保證結構鎖附強度。此類產品結構復雜，局部同時存在倒扣卡扣、螺絲柱、加強筋、裝配限位臺階等特征，單一脫模機構、單一成型結構無法滿足生產需求。普通模具容易出現卡扣拉傷、倒扣崩裂、螺絲柱偏心、機構干涉、頂白變形、模內裝配錯位等批量不良。因此需要采用卡扣螺絲復合裝配模具，通過空間結構協同、機構運動協同、時序動作協同三套體系配合，實現多結構同步成型、有序脫模、模內預裝，大幅提升模具穩定性與自動化生產能力。

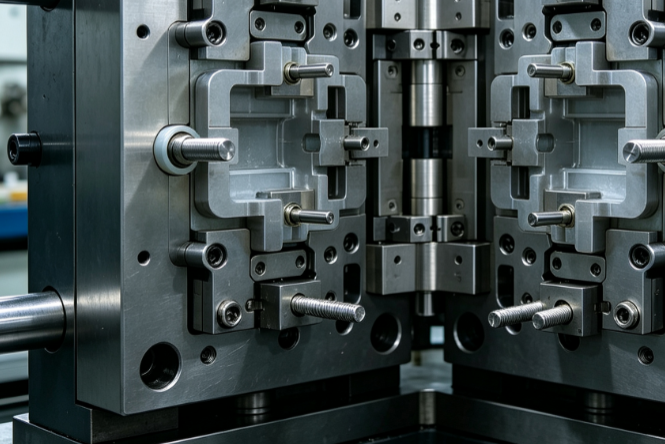

一、卡扣倒扣脫模機構協同布局

卡扣區域是復合模具結構最復雜、干涉風險最高的位置，需要精細化布局所有脫模運動機構。

機構選型協同布置

產品卡扣多為內側倒扣、側向倒扣結構，常規頂出無法直接脫模。根據倒扣深度、拔模角度、周邊筋位分布，采用斜頂脫模 + 小型側向滑塊組合脫模結構。淺倒扣、大角度卡扣采用斜頂結構，保證頂出同步脫模；深倒扣、窄槽卡扣采用獨立側抽滑塊，避免斜頂行程不足拉傷膠位。所有卡扣脫模機構全部避開螺絲柱成型區域、螺絲預埋鑲件運動軌跡以及頂針布置位置，從結構源頭規避干涉。

空間間隙與運動余量設計

斜頂本體、斜頂座、耐磨板、導向槽全部預留雙向運動余量，防止長期生產熱脹冷縮造成卡滯?？刍瑝K行程按照實際倒扣脫出距離 + 安全余量設計，保證卡扣完全脫膠后再進行頂出動作?；瑝K限位塊、鎖模塊、耐磨塊全部加高加厚，提升長期開合模穩定性，杜絕滑塊跑位導致的卡扣變形。

卡扣機構獨立復位與防呆結構

所有卡扣脫模機構配備強制復位機構 + 感應開關，合模前必須檢測機構歸零信號。如果斜頂未回位、滑塊未鎖止，模具系統直接鎖定合模指令，杜絕硬撞模、壓壞鑲件、壓傷卡扣膠位。多組卡扣機構采用分組聯動設計，保證所有倒扣同步脫膠，避免局部受力不均造成產品翹曲變形。

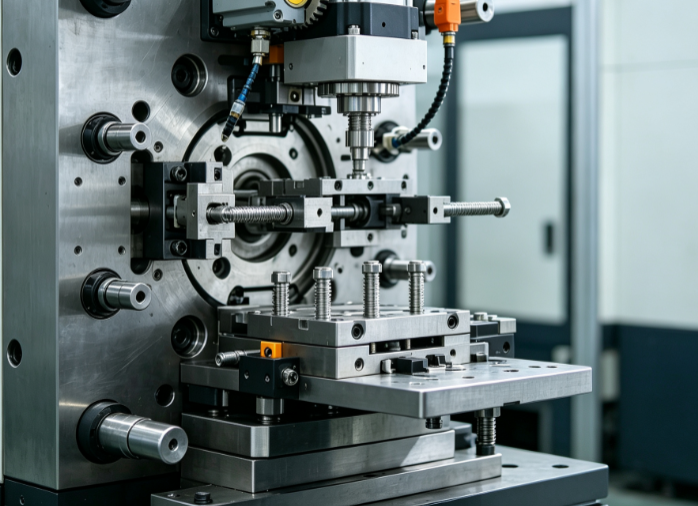

二、螺絲預裝與成型鑲件協同結構

螺絲復合模具核心亮點為模內預埋螺絲、模內預裝配，螺絲成型鑲件與卡扣脫模機構必須做到互不干擾、相互配合、精準定位。

螺絲柱成型型芯結構設計

螺絲柱屬于細長膠位，成型容易偏心、縮水、開裂。模具采用整體式直通型芯 + 尾部加固結構，提升剛性，防止注塑壓力沖擊變形。型芯前端做精準定位錐面，保證螺絲垂直預埋，杜絕螺絲歪斜、預裝不到位、螺絲柱披鋒等問題。所有螺絲型芯穿插布置在卡扣機構間隙空位，不占用脫模運動空間。

模內螺絲預埋浮動協同結構

螺絲定位鑲件采用浮動式可微調結構，預埋螺絲時可隨產品收縮微量浮動，避免硬性頂死導致螺絲柱拉裂、發白。鑲件設置防轉定位結構，保證每一模螺絲角度統一、裝配位置一致。同時螺絲鑲件單獨配備限位感應，螺絲放置到位、鑲件歸位到位后，注塑機方可進料成型。

冷卻系統協同匹配

卡扣區域膠位厚、螺絲柱膠位集中，極易出現局部收縮不均、產品變形。模具針對性采用分區獨立水路，卡扣斜頂區域、螺絲型芯區域單獨走水路，保證兩處溫度同步、收縮一致，避免因溫差導致卡扣配合間隙不良、螺絲裝配過緊或過松。

三、整套模具多機構時序協同控制邏輯

結構布局完成后，精準的時序協同是復合模具穩定量產的核心，所有動作嚴格按照先后順序互鎖執行。

開模分型時序

產品冷卻定型完成后，模具首先進行主分型開模，動定模平穩分離。開模全程低速緩沖，避免產品瞬間脫膜受力變形。開模到位后，系統確認分型距離、鎖模壓力歸零，所有機構進入待命狀態，禁止提前觸發脫模動作。

卡扣優先脫模時序

開模信號確認無誤后，優先啟動卡扣脫模機構，斜頂、側滑塊同步動作，完成所有倒扣脫膠。只有全部卡扣完全脫離產品、位置信號反饋合格后，系統才允許進入下一步頂出工序。有效防止卡扣未脫膠強行頂出造成的拉裂、崩扣、產品變形。

螺絲預裝與頂出協同時序

卡扣脫模完成后，頂出系統分段啟動。頂出過程中，螺絲預埋鑲件跟隨頂出行程同步移動，實現螺絲與塑件精準預裝配。采用分段頂出模式，前段慢速釋放裝配應力，后段勻速頂出脫模，避免螺絲擠壓偏位、螺絲柱撐裂。

機構復位與合?；ユi時序

產品取件完成后，執行逆向復位邏輯：首先頂出系統完全退回，隨后螺絲預裝鑲件歸零定位，最后卡扣斜頂、側滑塊強制復位。所有機構復位信號全部滿足后，模具方可合模鎖模。全程多重互鎖，任一機構未歸位，禁止合模，徹底杜絕模具干涉撞模故障。

總結

卡扣螺絲復合裝配模具是結構空間協同 + 機構運動協同 + 電氣時序協同的一體化精密模具系統。通過合理布局卡扣斜頂、側抽脫模機構，有效解決倒扣脫模干涉問題；通過浮動式螺絲預埋鑲件、防轉定位結構，保障螺絲模內預裝精度；通過分級、互鎖式時序邏輯，實現卡扣脫模、螺絲裝配、頂出復位、開合模全流程有序聯動。整套協同結構解決了傳統模具工序單一、易干涉、不良率高的痛點，實現塑件成型、卡扣脫模、螺絲預裝一體化生產，大幅縮短生產工序、降低人工成本、提升產品一致性與量產穩定性，是集成式結構塑件自動化生產的優質模具方案。
