安防攝像頭、門禁探測器、戶外報警設備所用防水外殼長期置于露天、潮濕、沙塵、溫差多變的環境中，外殼成型品質直接決定整機 IP65、IP67 防水等級能否達標，模具結構設計不能只考量成型外觀與尺寸精度，還要結合防水殼體密封筋、卡扣結構、壁厚均勻性、密封面平整度等特征針對性優化結構，同時兼顧量產脫模效率、披鋒控制與模具防水防銹能力，適配戶外塑料外殼大批量注塑生產需求。

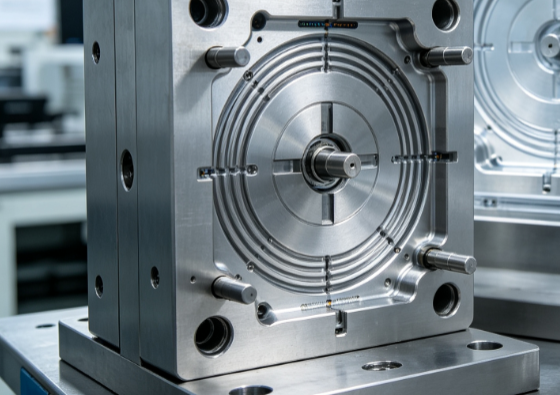

一、分型面結構優化，保障密封面無披鋒變形

安防防水外殼的平面密封區域是實現防水的關鍵部位，模具分型面布局優先將殼體密封對接平面設置在完整同一分型面上，避免密封筋跨前后模分型線，一旦密封筋處在分型位置，注塑產生的細小披鋒會殘留在密封面上，裝配密封圈后出現縫隙漏水。主流設計選用平面整體分型結構，若是異形弧形防水外殼，采用曲度貼合式分型面并增加一圈承壓封膠位，封膠寬度控制在 1.2mm 至 2mm，既能鎖住塑膠防止溢料產生披鋒，又不會因封膠過寬造成應力集中導致殼體收縮凹陷。分型面周邊開設均勻排布的排氣槽，排氣深度嚴格控制在 0.015mm 以內，只排出型腔內空氣卻不會出現溢料，外殼密封平面成型后光滑平整，無需二次打磨處理。針對上下蓋對扣式安防外殼，將兩處密封筋分別放置在前模、后模單獨成型，徹底規避分型線切割密封筋的問題，從模具結構層面杜絕防水密封位置出現披鋒缺陷。

二、壁厚與加強筋、防水筋模具成型結構設計

安防外殼為兼顧輕量化與結構強度，普遍采用不均等壁厚設計，模具型腔按照殼體壁厚做差異化加工，主體壁厚統一設定 1.8mm~2.2mm，安裝柱、卡扣位置加厚至 2.5mm，厚薄交接位置設置 R0.8~R1.2 的過渡圓角，模具對應位置加工順滑圓角結構，防止注塑過程中厚薄區域冷卻速度不一致，殼體產生縮水、凹陷、翹曲變形，翹曲變形會直接造成上下殼閉合間隙超標，破壞防水性能。殼體內部環繞邊緣的環形防水密封筋，模具采用獨立鑲件成型結構，防水筋高度普遍 0.8~1.2mm，筋根部加厚圓角過渡，鑲件拆裝便捷，后期筋位磨損之后單獨更換鑲件即可，不用整體拆修模具，降低維修成本。殼體背部的加強筋采用淺筋密排布局，模具筋位頂端做微小斜度脫模，筋位末端預留排氣間隙，防止筋位缺料發白，保證外殼結構強度的同時維持整體平整度，避免殼體局部隆起導致裝配密封失效。

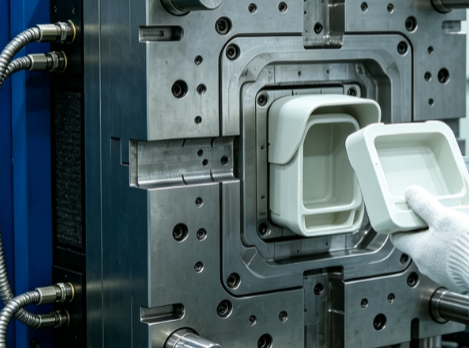

三、脫模系統適配薄壁防水殼體，控制變形翹曲

安防防水外殼大多屬于大面積薄壁殼體，脫模受力不均極易發生翹曲、頂白、凹陷，進而影響裝配防水效果，頂出結構摒棄單點頂針頂出方案，采用頂針、頂管、頂塊復合頂出布局。殼體平面密封區域全部布置扁頂塊，大面積背板均勻排布圓形頂針，安裝螺絲柱位置搭配頂管同步頂出，頂出力均勻分散在殼體各個受力點位，脫模過程殼體受力平穩不會出現局部拉伸變形。所有頂針、頂塊與型腔配合間隙控制在 0.008mm 以內，杜絕細小塑膠溢入頂針間隙形成披鋒掉落殼體內部。脫模斜度結合外殼材質調整，ABS 材質外殼外壁斜度 1°，內壁 0.8°，PC+ABS 改性材質斜度提升至 1.2°，防水筋、卡扣倒扣位置增加強制脫模斜度或者做小型內行位結構，防止脫模拉傷防水筋，拉傷后的防水筋出現缺口會直接喪失密封防水能力。對于帶內側倒扣卡扣的安防外殼，采用斜頂小型行位結構成型倒扣，斜頂貼合殼體內壁運動，避免行位刮傷外殼密封平面。

四、冷卻水路布局，解決殼體翹曲收縮帶來的防水隱患

外殼冷卻收縮不均引發的翹曲是安防外殼防水失效最常見的隱性問題，模具水路遵循跟隨殼體輪廓隨形布置原則，型腔、型芯兩側獨立分開走水路，密封筋所在封膠區域增設一圈緊貼型腔的細水路，提升密封面冷卻速度，保證密封區域定型平整。水路距離型腔表面距離維持在 8mm~12mm，壁厚偏厚的螺絲柱、凸臺位置單獨設置環繞水路，縮小不同區域冷卻溫差，讓殼體整體收縮速率保持一致，成型后平面度偏差控制在 0.05mm 以內。水路選用無縫不銹鋼管路，接頭做密封防漏處理，避免模具內部漏水銹蝕型腔，長期潮濕生產環境下水路不易生銹堵塞。針對戶外大尺寸安防外殼模具，增加模溫機獨立控溫回路，前模型芯溫度略高于后模型腔，以此抵消殼體冷卻時向內收縮的趨勢，有效改善殼體四周上翹的問題，保障上下外殼閉合后密封面完全貼合。

五、模具防銹、防塵結構與量產防護配套設計

安防外殼多在車間常溫環境量產，水汽、粉塵容易侵入模具型腔造成銹蝕、劃痕，破壞外殼密封面光潔度，模具整體加裝外圍防塵圍板，分型面四周預留防塵槽并搭配防塵膠條，生產過程粉塵無法進入封膠區域。模具鋼材選用 P20、718H 等耐腐蝕預硬鋼，型腔密封封膠區域進行拋光加氮化處理，提升防銹與耐磨性能，長期量產不易銹蝕起麻點。模具導柱、導套加裝防塵套，防止粉塵進入導向結構造成合模錯位，合模偏移會導致分型面封膠失效產生披鋒。模具停機存放結構設計上預留吹干接口，每次停機可以接入干燥空氣吹凈型腔殘留水汽，搭配防銹槽結構，注入防銹油即可完成型腔防護。此外模具鎖模結構增加耐磨定位鎖，每次合模精準對位，長期量產不會出現合模偏移，持續保證密封面成型品質穩定。

總結

安防防水外殼模具結構設計的核心邏輯，始終圍繞保障外殼密封面平整無披鋒、控制殼體成型翹曲變形兩大核心目標展開，分型面合理布局規避防水筋被分型線切割，復合頂出脫模體系防止殼體脫模形變，隨形均衡水路解決收縮不均翹曲問題，再配合鑲件成型防水筋、模具防塵防銹結構延長模具使用壽命。普通塑膠模具著重外觀與成型效率，而安防防水殼體模具需要兼顧成型外觀、尺寸精度與裝配密封性，只有把封膠結構、冷卻布局、脫模方式、防護結構相互結合設計，成型出來的外殼才能在裝配密封圈后達到設計防水等級，同時滿足大批量連續注塑生產的穩定性，減少后期因殼體翹曲、密封面披鋒帶來的整機防水不良返修問題。
