異形塑膠產品結構復雜，存在曲面、倒扣、高低落差、弧形外觀、薄壁異形結構等特征，無法使用常規平直分型面設計。分型面一旦設計不合理，極易出現飛邊、缺料、拉傷、頂白、脫模困難、修模量大等問題。結合異形產品模具設計實戰經驗，現對異形產品分型面常見坑點與規避技巧做系統總結。

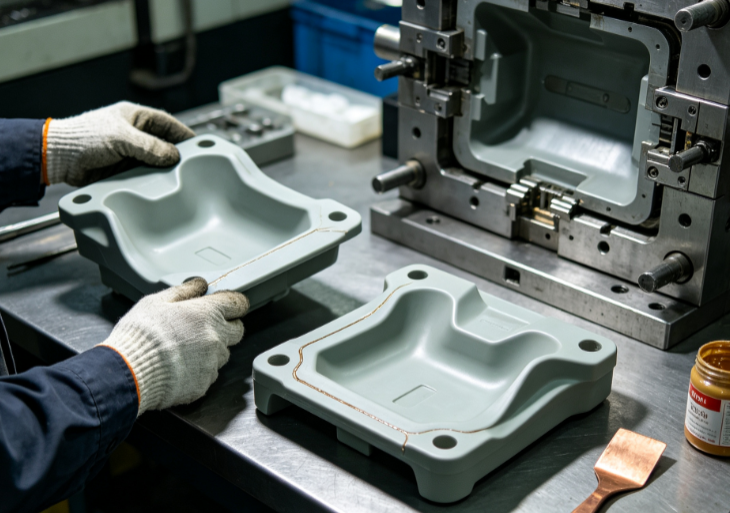

一、避坑一：強行平直分型，不隨產品曲面走勢

很多新手設計為了加工省事，將異形曲面產品強行拉平做直分型。產品局部高低落差大、弧面傾斜角度大時，平直分型會造成局部封膠淺、局部封膠過深。

封膠淺的位置高壓注塑極易跑披風；封膠過深的曲面位置合模壓不實，容易困氣、燒焦、缺料。

正確做法：異形產品分型面必須隨產品輪廓隨形延伸，高低曲面順勢做平緩過渡，不強行找平、不跳層，保證整圈封膠位深度均勻、受力均勻。

二、避坑二：異形轉角、尖角位置分型面生硬直角過渡

異形產品轉角多、不規則弧度多，分型面過渡如果直接做 90° 直角臺階，會出現兩大問題。

第一，模具尖角鋼位應力集中，試模極易崩角、塌邊；第二，直角臺階排氣死角大，熔體填充末端極易困氣燒焦。

規避技巧：所有異形轉角分型面全部做 R 順滑過渡，杜絕直角斷崖式分型。過渡面平緩延伸，既能保證封膠穩定，又能改善排氣，大幅降低鋼位崩裂風險。

三、避坑三：倒扣區域分型面亂拆分，導致脫模干涉

異形產品普遍存在局部倒扣、凹凸異形結構，很多設計直接在倒扣中間拆分分型，導致滑塊、斜頂行程不足、脫?？ㄋ馈?/p>

分型面拆分錯誤會造成產品拉傷、變形、脫不下來，甚至頂穿產品。

避坑要點：倒扣位置必須順著脫模方向拆分分型，所有異形凹凸結構優先外部分型、避免內部分型；滑塊與斜頂分型邊界提前預留運動間隙，確保異形結構脫模無干涉。

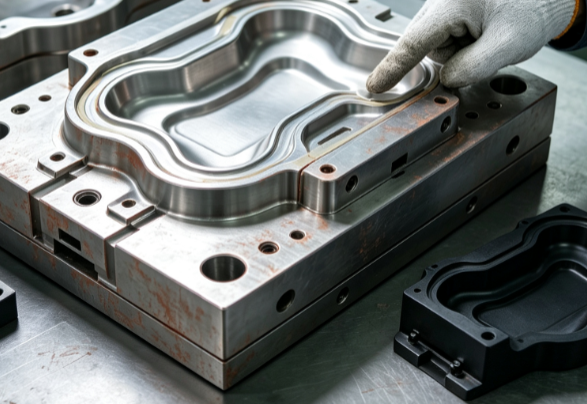

四、避坑四：薄壁異形區域分型面封膠過寬或過窄

異形薄壁產品、弧形薄膠位，分型面封膠寬度非常關鍵。

封膠太窄：高壓注塑瞬間漲模，批量飛邊；

封膠太寬：貼合面過大，排氣不暢、產品燒邊、填充不滿。

標準做法：異形薄壁區域封膠位控制在8–15mm 合理區間，多余面做避空，只保留有效封膠帶，兼顧封膠與排氣性能。

五、避坑五：高低落差異形位置分型面不做過渡斜度

產品有高低臺階、落差異形結構時，直接垂直落差分型，會產生垂直立鋼。

垂直立鋼不僅加工難、拋光難，鎖模受力極易崩邊，長期量產出現塌邊披鋒。

正確設計：所有高低落差位置必須做斜度過渡分型，斜度 3°–5°，讓分型面平緩銜接，消除垂直死角，提升模具強度，減少修模次數。

六、避坑六：外觀異形面分型線外露、位置不合理

異形外觀件最常見設計缺陷：分型線隨意落在產品可視正面、弧面中心、外觀高光區域。

一旦分型線外露、高低差明顯，后期打磨、拋光無法修復，直接導致外觀不良、客戶判退。

避坑原則：異形外觀件分型線優先藏在側邊、圓角根部、非可視面；必須外露的位置，保證分型面零斷差、零臺階，做到無痕分型。

七、避坑七：異形復雜區域排氣分型未優化

異形產品熔體流向不規則，拐彎多、填充末端分散。若分型面全部封死、無排氣延伸，極易出現局部填充不足、氣紋、燒焦。

設計要點：填充末端、遠端弧面、死角位置，分型面適度做排氣延伸槽，保證困氣順利排出，解決異形產品填充不良問題。

八、避坑八：分型面未考慮熱變形與鎖模受力不均

異形產品模具分型面不對稱、受力不均，若設計時統一平面高度，量產受熱后會局部翹曲、輕微開縫，產生頑固性飛邊。

規避方法：不對稱異形分型面，重點受力區域加厚補強、過渡面加寬，保證鎖模受力均衡，防止長期量產局部微開模。

總結

異形塑膠產品分型面設計核心避坑邏輯：不強行平直、不生硬直角、不亂拆倒扣、不封膠極端、不留外觀分型、不堵死排氣。異形產品不同于規則產品，分型面必須隨產品曲面、弧度、落差、填充走勢靈活設計，優先保證封膠均勻、脫模順暢、模具鋼位強度高、外觀分型隱蔽、排氣充足。

合理的異形分型面設計，能夠從源頭杜絕飛邊、拉傷、燒焦、缺料、脫模困難等常見問題，大幅減少試模次數與修模成本，提升模具穩定性與量產壽命，是異形塑膠模具設計最重要的核心環節。
