疊層模具屬于雙層多腔高效注塑模具，擁有上下兩層獨立分型面。相較于普通模具，疊層模具對分型面平行度、平面度、合模均勻性要求極高。一旦分型面平行度超差，會出現鎖模受力不均、模具局部開縫、產品批量飛邊、壓傷缺料、導柱拉傷、模板變形等問題，嚴重影響生產良率與模具壽命。為規范全流程精度管控，特制定本疊層模具分型面平行度管控準則。

一、模具加工階段平行度管控

疊層模具所有核心模板，包含定模板、中間板、動模板、墊板，必須進行六面精密水磨加工。單塊模板正反平行度嚴格控制在 0.002mm 以內，保證單板基準精度達標。

模板批量加工完成后進行疊裝復測，整套模板組合整體平行誤差不得超過 0.005mm，從源頭杜絕高低臺階偏差。

分型面 CNC 精加工采用均勻等高切削方式，預留合理精加工余量，杜絕局部過切、殘刀紋路造成的平面誤差。

分型面拋光采用整體順紋打磨工藝，循序漸進換目數油石均勻拋光，嚴禁局部大力打磨、局部掏深，避免平面凹凸差。

導柱、導套安裝孔采用一次性鏜孔加工，保證導向孔與分型面垂直，防止因?qū)蚱睂?dǎo)致合模錯位、分型面不平行。

二、模具組裝配模平行度管控

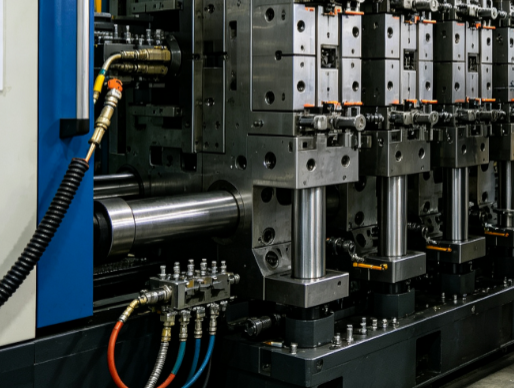

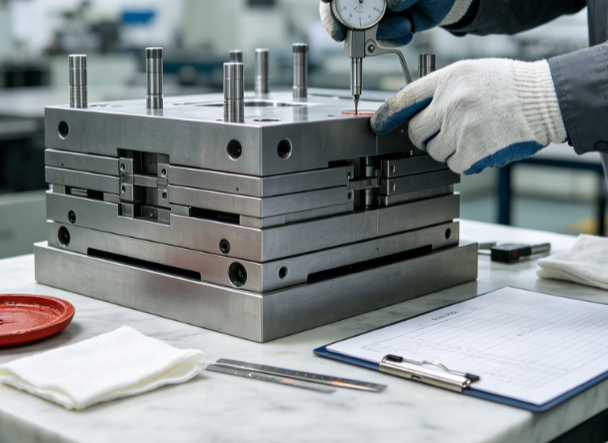

疊層模具采用逐層裝配、逐層檢測的方式作業，每裝配一層模板，即在精密平臺使用百分表八點檢測法測量分型面平行度。

單層分型面裝配平行度標準≤0.003mm，雙層整體合模平行度控制在 0.006mm 以內，超差必須返工調整。

采用紅丹著色研配工藝，均勻合模校驗貼合度，分型面有效貼合率需達到 98% 以上，僅排氣區域允許輕微不貼合。

針對研配出現的局部發亮間隙位置，僅允許微量精細研修，嚴禁大面積打磨分型面，防止整體平面精度破壞。

合模過程禁止暴力敲擊、強行壓模，避免模板受力扭曲，造成隱形平行度偏差。

鎖模結構裝配完成后，利用四角塞尺校驗受力均勻性，保證雙層分型面同步貼合、受力一致。

三、試模上機階段平行度管控

模具上機前必須校正注塑機臺面水平，碼模螺絲采用對角分次鎖緊方式，避免單邊受力翹起。

初次合模采用低壓慢速開合模，先校驗兩層分型面平行度數據，確認無誤后方可試模。

鎖模壓力采取階梯式升壓調試，記錄不同壓力下的模具形變狀態，鎖定安全鎖模區間。

試模過程重點觀察產品狀態，若出現單側飛邊、局部缺料、壓印不均等問題，立即停機復測平行度。

試模合格后留存平行度檢測數據，作為后續量產、維保對比基準數據。

四、量產生產過程平行度管控

量產期間實行周期性精度巡檢，每 2000 模次停機檢查分型面貼合狀態與平行度數值。

嚴格控制模具冷卻均勻性，保證模具整體溫差小于 5℃，防止溫差過大造成模板熱變形、平面偏移。

生產中出現持續性單邊披鋒、導柱異常發熱、局部壓模異響等異常，立即停機排查分型面平行度。

停機待機時必須釋放鎖模壓力，禁止模具長期高壓鎖模靜置，避免模板產生塑性形變。

杜絕超負荷生產、超高壓鎖模作業，長期過載會導致分型面精度持續劣化。

五、保養與返修階段平行度管控

模具下線保養時，徹底清理分型面積碳、膠屑、油污、銹蝕，完成清潔后復測平行度并登記臺賬。

平行度偏差在 0.004–0.008mm 區間時，采用整體精磨修復，微量去除變形層，恢復平面精度。

偏差超過 0.008mm 或出現結構性變形、凹陷的模板，必須直接更換，嚴禁墊銅皮、墊片找平。

導柱、導套磨損超差時成套更換，新舊配件混用會導致導向偏移、分型面再次錯位。

模具返修、重新研配后，必須重復多點檢測、低速開合模驗證，所有精度達標方可上機量產。

總結

疊層模具分型面平行度管控是模具精度管理的核心內容，貫穿加工、裝配、試模、量產、維保全生命周期。加工階段嚴控模板基礎平面精度，保證單板與疊裝整體平行度達標；裝配階段依靠八點檢測與紅丹研配，確保雙層分型面均勻貼合；試模階段鎖定安全鎖模參數，規避上機形變風險；量產階段通過定期巡檢、溫度管控、規范操作，持續維持模具精度穩定；維保階段標準化修復、嚴禁違規找平，長效保障模具精度。嚴格執行本管控準則，可有效減少疊層模具飛邊、壓傷、導柱拉傷等不良問題，提升產品合格率，延長模具使用壽命，保障疊層模具高效、穩定、持續量產。
