深腔注塑產品普遍存在深度大、壁厚不均、筋位深、成型空間封閉等特點，常規注塑極易出現縮水凹陷、內部縮孔、積熱燒焦、脫模拉傷、產品翹曲變形等問題。氣輔模具通過高壓氮?dú)鈨?nèi)部保壓成型，可有效解決深腔成型缺陷，但不能套用普通模具結構，必須針對性配套設計，以下為全套核心開發要點。

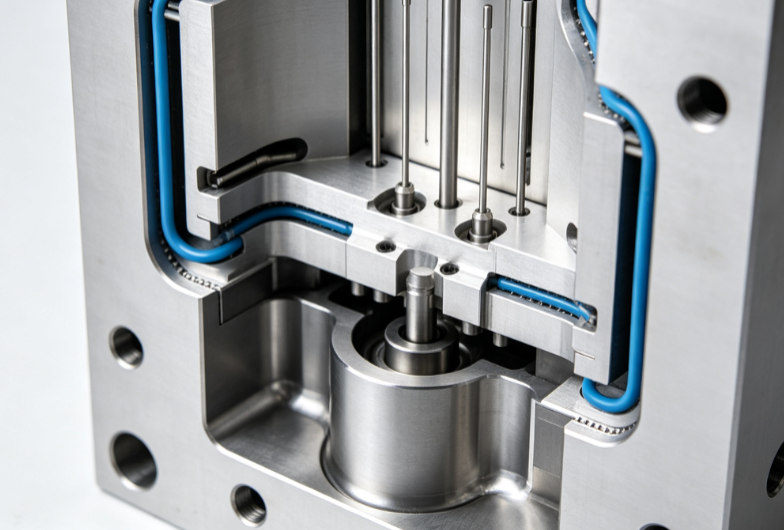

一、氣針布局與進氣結構設計要點

氣針優先布置在產品厚壁柱位、底座加厚區域，嚴禁設置在外觀面與裝配配合面，避免外觀痕跡與尺寸偏差。

深筒類產品采用單點中心進氣，保證氣流直通型腔底部，形成順暢貫通氣道；多筋殼體類采用多點分布式進氣，均衡保壓。

氣針端頭預留 0.8mm 導流槽，注塑階段先被塑膠包裹，射膠完成后再進氣，有效防止塑膠倒灌堵針。

氣針位置配置獨立冷卻鑲套，降低高溫粘膠、焦化堵針風險，氣針統一做可拆卸結構，方便后期維護更換。

進氣時序嚴格控制在射膠 90%–95% 后啟動，利用前端余料封膠，避免高壓氣體吹穿產品造成穿孔不良。

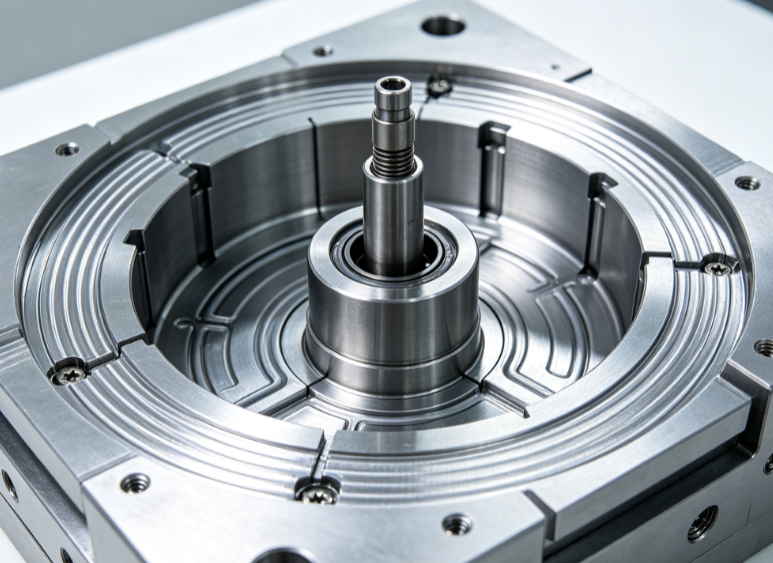

二、深腔模具氣密密封結構開發要點

氣輔成型氮?dú)鈮毫蛇_(dá) 8–25MPa，對模具密封性要求極高，分型面需增設整圈密封筋，實現高壓鎖模氣密貼合。

鑲件、轉角、對接位置采用斜面插封結構，替代普通平面貼合，杜絕高壓漏氣導致保壓失效、氣道塌陷。

頂針、司筒配合間隙收緊至 0.005mm 以內，尾部加裝氟膠密封圈，雙重密封防止氣壓外泄。

滑塊行位增設耐磨密封鑲片，兼顧滑動順暢度與氣密性，避免長期量產間隙變大漏氣。

超深腔模具增加外圍鎖緊壓圈，防止高壓氣體撐開分型面，杜絕泄壓、跑披鋒等批量不良。

三、深腔專用氣道結構設計要點

主氣道沿產品縱深方向布置，優先圓形截面，氣壓分布均勻、保壓效果穩定。

柱狀厚壁產品氣道直徑設計為壁厚的 60%–70%，筋位氣道寬度匹配筋厚，保證保壓全覆蓋。

主氣道延伸至深腔末端后，細分小型分支氣道，覆蓋所有厚筋、凸臺等易縮水區域。

氣道末端預留 3–5mm 實心封膠位，防止氮?dú)鉀_破端面造成漏氣、穿孔缺陷。

高低落差區域氣道做圓弧過渡，避免氣流死角、局部保壓不足引發凹陷變形。

四、雙系統差異化冷卻布局要點

深腔氣輔模具必須采用前后模獨立水路，不可共用水路，解決型腔、型芯溫差過大問題。

前模外觀面采用隨形環繞水路，距膠位 8–10mm，保證外觀冷卻均勻、光澤一致、無明暗印。

深腔型芯內置細長運水針，直達腔體最底端，解決深處積熱、冷卻不到位的行業通病。

氣道周邊單獨布置小型環繞水路，精準控制塑膠凝固速度，防止過早封氣、氣道變形、外壁鼓包。

全部水路做耐壓防銹處理，避免滲水、銹蝕堵塞，保證長期量產冷卻穩定性。

五、深腔專屬排氣系統優化要點

深腔型腔封閉性強、排氣難度大，料流末端、熔接位置、深底死角必須增設專用排氣鑲件。

排氣槽前段深度嚴控 0.008mm，防溢膠、防漏氣；后端加深擴寬，快速排走型腔積氣。

型芯側壁開設豎向長條排氣槽，自上而下排凈深腔底部憋氣，解決底部發白、燒焦問題。

密封區域增設微型排氣孔，鎖模前排空殘留空氣，避免憋氣壓痕。

所有排氣路徑避開氣道走向，杜絕高壓氮?dú)馔庑箤?dǎo)致氣道坍塌、保壓失效。

六、深腔脫模結構配套優化要點

氣輔成型可降低 40%–60% 包緊力，但深腔行程長、易粘模、易拉傷，仍需強化脫模結構。

型芯表面做啞光細密蝕紋，降低真空吸附，禁止高光拋光，防止大面積粘模。

采用頂管 + 頂針復合頂出，頂管均勻受力托起產品，避免單點頂出歪斜、頂白、變形。

超深腔模具加裝加長導向柱，保證長行程頂出平穩、無晃動、無偏位拉傷。

型芯頂部預留低壓吹氣結構，開模瞬間形成氣膜，徹底脫離內壁，無拉傷痕跡。

所有倒扣全部采用滑塊抽芯結構，杜絕強脫，防止深腔塑膠開裂、變形。

總結

深腔氣輔模具開發不同于普通模具改造，核心邏輯是氣密優先、氣道合理、冷卻均衡、排氣精準、脫模平穩。通過精準氣針時序控制與氣道布局，可徹底解決深腔厚壁縮水、縮孔問題；通過高精度密封結構杜絕高壓氮?dú)庑孤?，保證保壓穩定；通過獨立前后水路消除積熱變形；通過專項排氣與復合頂出結構解決憋氣燒焦、脫模拉傷缺陷。嚴格按照以上要點開發，能大幅提升深腔產品外觀良率、尺寸穩定性，降低修模次數，實現大批量穩定生產。
