外觀塑膠產品對于麻點、披鋒、熔接痕、色差、水印、拉傷、光澤不均等缺陷管控標準嚴苛，缺陷出現后再依靠修模、調機補救不僅拉長生產周期，還容易損傷模具型腔鏡面，前置預防以模具設計階段管控為主，搭配鋼材選型、加工工藝、試模驗證全流程管控，從源頭規避外觀不良，整套預防體系貫穿模具設計、鋼材選材、精加工、裝配階段。

一、模具鋼材與表面處理前置管控

外觀面型腔優先選用防銹拋光性能優異的預硬鏡面鋼，常規外觀件采用 S136，高拋光透明產品選用 STAVAX，模具硬度控制在 HRC48~52，既能防止量產過程型腔銹蝕產生水印麻點，也可承受多次拋光修復而不易出現橘皮紋路。型腔所有外觀區域統一做鏡面或啞光一體拋光處理，拋光順序嚴格遵循由粗砂紙至細砂紙逐級打磨，杜絕跳級拋光留下砂紋殘留，非外觀鑲件與外觀型腔分開加工，避免裝配時硬質鑲塊劃傷成品外觀面。模具鋼材進場前需要做回火去應力處理，去除鋼材內部應力，量產受熱后型腔不易發生輕微變形，防止產品出現周期性光澤紋路變形。另外型腔表面做抗粘模鈍化處理，平衡塑膠脫模附著力，既不會出現產品粘模拉傷，也不會因脫模阻力過低產生移位發白問題。

二、分型與封膠結構預防披鋒、斷差缺陷

所有外觀產品的分型線全部布置在產品非可視側壁、裝配隱藏位，嚴禁分型面橫穿正面外觀區域，從根源避免分型線凸起影響外觀。配合封膠位采用嵌入式鑲拼結構，封膠配合間隙設定 0.01mm 精密公差，大尺寸外觀模具分段開設封膠鑲件，后期即便出現跑披鋒問題，只需更換局部鑲件，不用整體拆解型腔。前后模、行位、鏟雞對接位置做斜度避空設計，僅保留封膠直面貼合區域，減少大面積貼合摩擦產生磨損披鋒；行位鑲件增加耐磨片與限位鎖塊，鎖模受力均勻，長時間量產不會出現行位退讓形成斷差。透明外殼、高光外觀件的模仁全部做一體整料結構，減少鑲拼縫隙，杜絕塑膠滲入鑲縫形成線狀披鋒。

三、澆注系統布局規避熔接痕、水印、發黃缺陷

進膠位置避開產品正面外觀區域，澆口隱藏在卡扣、內壁、側壁隱蔽位置，高光產品多用薄片式側澆口、扇形澆口，讓塑膠平穩鋪滿型腔，降低熔體交匯形成明顯熔接痕的概率。大型外觀殼體采用對稱多點進膠排布，控制各澆口料流速度保持一致，避免料流流速不均造成結合線凹凸、色差。熱流道外觀模具選用針閥式熱嘴，杜絕熱嘴拉絲、冷料滴落產品表面形成點狀缺陷，熱流道閥口靠近型腔位置單獨設置冷卻鑲件，防止熱流道溫度過高導致塑膠分解發黃。流道內壁全部拋光至 Ra0.8 以?xún)?nèi)，減少塑膠流動摩擦產生燒焦碎屑，流道末端增設大容量冷料井，截留前端低溫冷料，避免冷料進入外觀型腔造成斑點、水印。針對 PC、ABS+PC 等易水解產生銀絲的材質，在主流道增設排氣冷料結構，配合原料烘干工藝，提前杜絕銀絲水印問題。

四、排氣系統前置設計解決困氣發白、燒焦麻點

外觀模具排氣密度高于普通結構模具，料流末端、熔接交匯位置、死角區域必須布置排氣槽，排氣槽前段深度 0.01~0.015mm，防止溢膠，后端加寬加深便于氣體快速排出。大面積平面外觀區域嵌入透氣鋼鑲件，透氣鋼區域避開產品受力粘合部位，防止塑膠滲入氣孔形成毛刺，平板家電外殼、裝飾面板這類大面積外觀件，采用整圈環繞式排氣布局。行位、頂針穿插位置預留細微排氣間隙，排出型腔密閉空間積攢的氣體，氣體滯留會造成塑膠高溫?zé)剐纬珊谏辄c(diǎn)，也是外觀熔接發亮發白的主要誘因。透明塑膠模具額外增加排氣鑲針，快速排出水汽與裂解氣體，杜絕透明件內部白霧、發黃缺陷。

五、冷卻水路布局預防縮水凹陷、光澤不均

外觀模仁全部采用隨形環繞水路，水路距離型腔表面 8~12mm，外觀凹凸落差較大的位置增設隔水片、異形水路鑲件，保證型腔各處模溫均勻一致，模溫溫差控制在 ±2℃以?xún)?nèi)。模溫不均會讓塑膠冷卻速度不一樣，成型后出現明暗色差、局部縮水凹陷，高光產品縮水凹陷會形成視覺黑點。前后模水路相互獨立分開控溫，高光外觀前模模溫略高于后模，延緩表層塑膠冷卻，提升表面光潔度；啞光外觀件可適當降低前模模溫，加快定型防止粘膜拉傷。厚膠筋位、凸起外觀特征單獨配備小型水路，避免局部積熱產生縮水坑、光澤暗沉問題，水路全部做防銹密封處理，防止水路漏水銹蝕模仁形成周期性麻點不良。

六、頂出與抽芯結構預防拉傷、頂白缺陷

外觀正面嚴禁布置頂針、司筒，所有頂出元件設置在內壁、背面非外觀區域，大面積外觀殼體采用頂針加頂料板組合頂出方式，分散頂出力，避免單點頂出壓力集中造成外觀頂白、凹印。頂針端面拋光處理，頂針與模仁配合間隙控制在 0.008mm，既防止跑披鋒，也不會因間隙過小摩擦產生金屬碎屑劃傷產品。行位、鏟雞抽芯運動方向避開外觀直面，滑塊運動路徑增加耐磨潤滑鑲片，量產滑動過程不會產生金屬粉末掉落型腔造成麻點。軟膠外觀包膠模具取消強脫結構，所有倒扣全部使用滑塊抽芯，強脫拉扯極易造成外觀拉傷發白。開模同步控制頂出延時動作，模具完全開模之后再啟動頂出機構，防止產品貼合模仁拉扯拉傷外觀表層。

七、模具裝配與出廠試模驗證機制

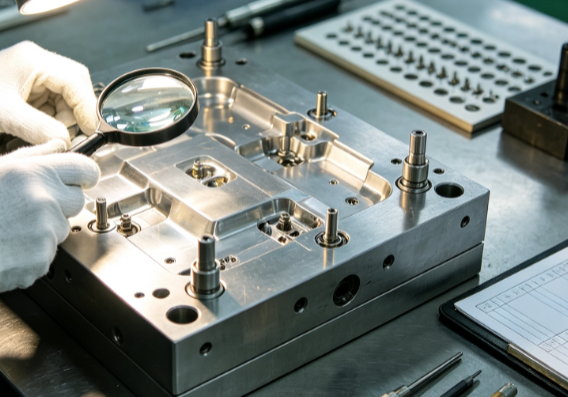

模具裝配階段做好無塵裝配作業，清理模仁縫隙、頂針間隙內部的金屬粉塵、拋光砂粒，裝配完成后多次開合模清掃型腔，避免殘留硬質顆粒量產劃傷外觀。模具出廠前執行三次階段性試模，第一次空模開合排查摩擦拉傷隱患，第二次常溫試模查看熔接痕、排氣效果，第三次按照量產工藝參數試模，留存合格樣板對比外觀狀態。試模階段一旦發現輕微熔接痕、光澤不均，優先調整澆口、排氣結構，不直接打磨型腔外觀面，型腔拋光修復次數越少，長期量產外觀穩定性越強。模具出廠配套型腔防護膜、防銹油規范使用方案，運輸與存放階段避免模仁磕碰銹蝕，從模具交付環節避免前置損傷。

總結

外觀塑膠模具絕大多數外觀不良根源誕生于設計與加工階段，依靠后期調機很難徹底根除。鋼材選型決定模具防銹拋光基礎，分型澆口布局規避熔接痕與分型瑕疵，均勻水路與密集排氣解決發白、縮水、燒焦麻點問題，隱蔽式頂出結構杜絕拉傷頂白。整套預防措施遵循前置優化原則，在模具尚未投產量產前完成結構優化與試模校驗，既能大幅降低量產外觀不良率，減少反復拋光修模帶來的模具損耗，延長外觀模具鏡面型腔使用壽命，大批量生產時也可以降低調機難度，保障外觀產品品質穩定統一。
