冷卻水路直接影響塑件成型周期、產品變形翹曲、表面質量以及模具使用壽命，家電、日用品模具設計當中，水路設計經常出現各類不合理設計，后期試模階段才暴露問題，只能依靠改模或者依靠調機彌補，既增加成本又難以實現穩定量產。梳理水路設計高頻誤區，在設計階段規避問題，可以充分發揮冷卻系統作用，縮短成型周期，改善產品變形缺陷。

一、水路布局方面誤區

1 水路距離型腔表面距離無統一規范，部分位置離模面過近，模具生產受熱之后容易發生開裂漏水，距離太遠則散熱效率不足，冷卻效果很差。很多設計只關注大面區域，產品筋位、凸臺、卡扣位置沒有布置水路，局部熱量集中，塑件對應位置出現縮水、凹陷、冷卻緩慢。

2 水路排布跟隨產品外形隨意走管，水路間距忽大忽小，造成模仁各個區域冷卻速率差異巨大，塑件不同位置收縮不一致，引發翹曲變形。追求冷卻效果盲目加密水路，孔與孔之間壁厚太薄，模具強度下降，高壓注塑條件下模仁容易變形。

3 忽視分型面、鑲件位置水路布置，把水路直接開設在鑲件配合縫上面，出現漏水風險。大型模仁只布置外圍一圈水路，型腔中心區域沒有冷卻回路，模芯位置熱量持續堆積，產品中間位置冷卻嚴重滯后。

二、水路孔徑與回路設計誤區

1 水路孔徑統一選用大直徑或者全部使用小孔徑，厚膠位模具采用過小水路，冷卻水流量不足散熱跟不上；小型模仁使用過大水路，可布置空間有限，水路距離型腔表面很難控制，削弱模具強度。沒有結合產品膠厚選擇水路直徑，膠位厚區域沒有適當加大水路規格。

2 單條回路管路過長，一條回路串聯過多水路孔，冷卻水一路流動不斷吸熱，進水口和出水口溫差很大，回路前端和后端冷卻效果差距明顯，同一模仁出現冷熱不均。多腔模具不同型腔采用長度差異很大的冷卻回路，各個型腔冷卻條件不一致，產品重量變形都存在偏差。

3 盲目串聯水路，多個回路串聯在一起，冷卻水壓力損失大，流量下降，整體冷卻效率降低。很多設計師為減少接頭數量，直接做長串聯回路，忽視流量損失帶來的負面影響，優先并聯才更利于均衡冷卻。

三、水路進出水與堵頭隔水板誤區

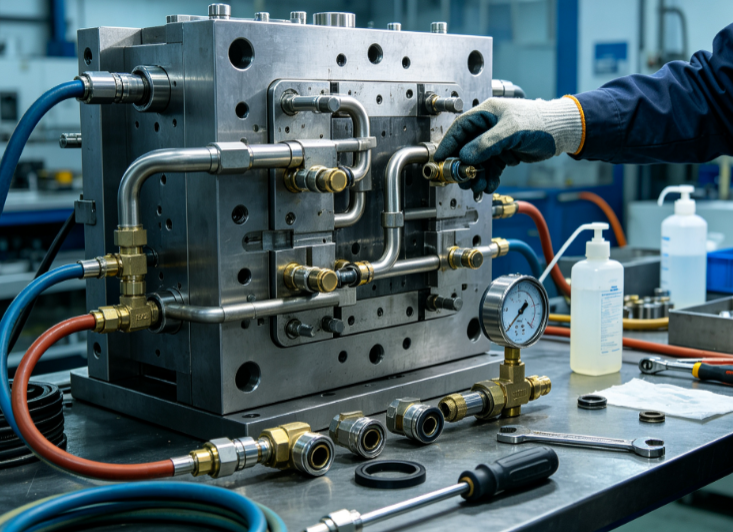

1 進出水嘴集中布置在模具同一側，現場接管管路交叉纏繞，拆裝模具十分不便，管路相互擠壓容易出現漏水。沒有區分進水出水排布，同一區域冷卻水冷熱相互干擾。

2 隔水板安裝不合理，隔水板沒有插到水路底部，水流發生短路，冷卻水直接從空隙流過，沒有完成有效循環，水路看上去結構完整，實際幾乎沒有冷卻效果。隔水板高度過高擠壓水路孔壁，模具受力產生微裂紋，后期生產發生滲水。

3 堵頭選用普通螺紋堵頭，不使用耐高溫耐壓密封堵頭，模具長期冷熱循環之后螺紋位置漏水。水路孔底部殘留加工鐵屑，堵頭擰緊產生鐵屑碎屑掉入水路，造成水路堵塞。

四、鑲件斜頂行位冷卻誤區

1 小型鑲件直接省略水路設計，依靠模仁間接導熱散熱，鑲件位置膠位稍厚就會持續積熱，塑件出現縮水、粘模，周期很難往下壓縮。認為鑲件體積小不需要冷卻，是設計當中非常普遍的錯誤。

2 斜頂、行位完全不做冷卻，對于厚膠位對應的行位斜頂，熱量無法帶走，局部溫度偏高，產品容易出現變形、拖白，還會加劇斜頂受熱膨脹，發生燒死磨損。擔心加工難度直接放棄行位水路，后期生產會付出更高維護成本。

3 鑲件水路密封設計不合理，密封圈槽尺寸不對，密封圈耐高溫規格不匹配，模具升溫之后密封失效，鑲件位置持續漏水，多次維修依舊無法解決。

五、加工與現場應用誤區

1 水路加工只關注孔能不能打通，水路轉角直接采用直角鉆穿，水路內部臺階、毛刺沒有去除，阻礙水流流動，還容易堆積水垢雜質，長時間生產水路逐步堵塞。

2 只重視模仁冷卻，忽視模架冷卻，模架溫度持續升高，熱量傳導至模仁，破壞整體溫度平衡。熱流道模具沒有充分考慮熱流道對周邊水路的熱輻射，水路距離熱流道太近或者太遠，造成局部溫度異常。

3 設計階段沒有考慮水垢問題，水路孔徑偏小，水質較差工況下短時間就結垢堵塞，后期很難清洗。模具圖紙缺少水路標識，進水出水沒有清晰標記，車間接水管隨意接駁，回路接反直接造成冷卻失效。

總結

模具冷卻水路設計不能簡單套用模板，不能只看圖紙上水路孔是否排布到位，要重點關注水路到模面距離、回路長短、并聯串聯選擇、鑲件行位冷卻、密封結構以及后期使用維護。絕大多數冷卻帶來的變形、周期長、粘模問題，根源出在設計階段，等到試模再通過工藝參數彌補，改善空間有限。避開以上常見誤區，才能保證模具各區域冷卻均勻，縮短成型周期，穩定塑件尺寸與變形，降低模具漏水故障概率。
