雙色包膠是五金、衛(wèi)浴配件塑膠包覆的主流工藝，通過硬質(zhì)基材與軟性包膠雙層復(fù)合成型，兼顧產(chǎn)品結(jié)構(gòu)強(qiáng)度與防滑、防刮、手感舒適的使用效果。在批量生產(chǎn)中，分層、脫粘是雙色包膠最頻發(fā)的缺陷，表現(xiàn)為內(nèi)層基材與外層包膠局部剝離、分層鼓包、邊緣開膠、受力脫落等問題，不僅影響產(chǎn)品外觀，還會(huì)導(dǎo)致產(chǎn)品耐磨、防水、防護(hù)性能大幅下降，造成大批量報(bào)廢。雙色包膠脫粘、分層問題大多并非材料問題，而是模具對(duì)位、排氣、溫控、射膠參數(shù)、鎖模結(jié)構(gòu)調(diào)整不到位導(dǎo)致。為規(guī)范模具調(diào)試標(biāo)準(zhǔn)、降低不良率、穩(wěn)定量產(chǎn)質(zhì)量，現(xiàn)將雙色包膠分層脫粘模具核心調(diào)整要點(diǎn)總結(jié)如下。

一、模具對(duì)位與合模間隙精準(zhǔn)調(diào)整

雙色包膠模具分為一次硬膠成型模與二次軟膠包覆模，兩次成型的對(duì)位精度是杜絕分層脫粘的基礎(chǔ)。模具對(duì)位偏移、導(dǎo)柱導(dǎo)套磨損、合模間隙不均，會(huì)直接造成二次包膠厚薄不均、包膠壓實(shí)度不足，成型后極易出現(xiàn)分層脫粘。

調(diào)試時(shí)首先檢查模具導(dǎo)柱、導(dǎo)套、定位銷精度，磨損超差部件必須及時(shí)更換，保證前后模對(duì)位誤差控制在 0.02mm 以內(nèi)。針對(duì)長期量產(chǎn)模具，需清理定位槽內(nèi)積膠、油污、鋁屑，避免雜質(zhì)墊高模面導(dǎo)致合模不嚴(yán)。其次調(diào)整合模間隙，雙色包膠模具不可過壓或過松，間隙過大會(huì)造成軟膠填充松散、內(nèi)部夾氣，間隙過小會(huì)出現(xiàn)膠料受壓溢邊、局部缺膠，形成隱性分層。需根據(jù)膠料硬度微調(diào)鎖模力，保證模面均勻貼合、模腔密閉一致。最后核對(duì)一次成型產(chǎn)品定位卡位，確保一次硬膠產(chǎn)品在二次模腔內(nèi)無偏移、無晃動(dòng)，杜絕包膠單邊空隙導(dǎo)致的粘結(jié)失效。

二、模具排氣系統(tǒng)優(yōu)化調(diào)整

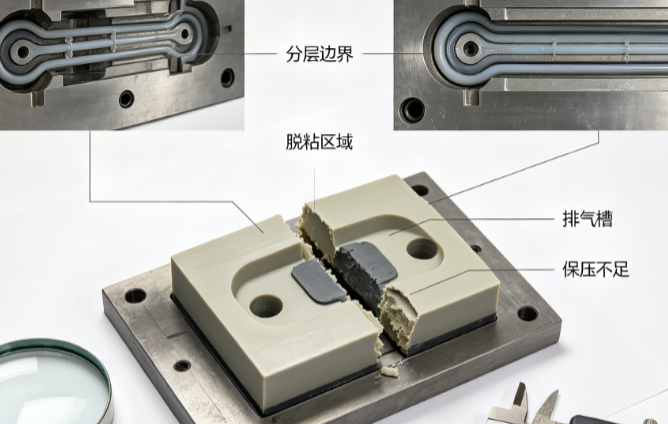

排氣不良是雙色包膠分層、內(nèi)部空泡脫粘的核心誘因。雙色二次包膠屬于包覆填充成型，膠料高速射入模腔時(shí)，若空氣無法及時(shí)排出，會(huì)被封閉在基材與包膠層之間，形成隱形氣層，冷卻后出現(xiàn)分層、鼓包、局部脫粘。

模具調(diào)整過程中，需重點(diǎn)檢查分型面排氣槽、產(chǎn)品邊緣排氣位、死角排氣位。首先清理排氣槽積碳、積膠堵塞物，保證排氣槽通透順暢。針對(duì)包膠轉(zhuǎn)角、圓弧、根部等積氣死角，需適度加深排氣槽、增設(shè)排氣鑲件，提升局部排氣能力。其次調(diào)整排氣間隙，軟膠包膠排氣間隙控制在 0.01–0.03mm，既能順利排氣，又不會(huì)產(chǎn)生溢邊毛邊。同時(shí)，可適當(dāng)調(diào)整射膠起點(diǎn)和慢速進(jìn)膠段，讓膠料平穩(wěn)填充，避免高速射膠卷氣。對(duì)于大面積包膠產(chǎn)品，可采用分段排氣調(diào)整方式，保證模腔空氣完全排出，徹底消除夾層氣膜導(dǎo)致的脫粘分層問題。

三、模溫與成型溫度參數(shù)匹配調(diào)整

雙色包膠兩層材質(zhì)熔點(diǎn)、流動(dòng)性、收縮率不同，模具溫度、料溫調(diào)試不匹配，會(huì)造成兩層融合粘結(jié)力不足，冷卻收縮不一致，最終出現(xiàn)分層脫粘，屬于量產(chǎn)中最常見的隱性質(zhì)量問題。

模具調(diào)試時(shí)需嚴(yán)格區(qū)分一次硬膠、二次軟膠的模溫標(biāo)準(zhǔn)。一次成型模溫保證基材定型充分、表面光潔無氧化皮，為二次包膠提供良好粘結(jié)基面；二次包膠模溫需適度提升，保證軟膠射入后充分熔融浸潤基材表面，形成分子結(jié)合。禁止高低溫混用、模溫過低成型。同時(shí)調(diào)整料筒溫度，溫度過低膠料流動(dòng)性差，包覆不密實(shí)；溫度過高膠料老化分解，產(chǎn)生氣絲、脆化脫粘。

調(diào)試過程中需保持模具溫度均勻，避免模面溫差過大導(dǎo)致局部收縮不均。冷熱循環(huán)調(diào)試完成后，待模溫穩(wěn)定再進(jìn)行批量生產(chǎn)，杜絕前期溫度不穩(wěn)定造成的批量分層不良。

四、射膠與保壓工藝參數(shù)適配調(diào)整

射膠速度、壓力、保壓時(shí)間直接決定包膠密實(shí)度與粘結(jié)強(qiáng)度，參數(shù)失衡會(huì)造成包膠虛位、填充不實(shí)、界面結(jié)合松散，使用后快速脫粘分層。

模具調(diào)試需遵循 “慢進(jìn)膠、中壓力、足保壓” 的雙色包膠原則。第一段慢速射膠，防止高速卷氣；第二段勻速填充，保證膠料飽滿覆蓋基材表面；末端適當(dāng)增壓補(bǔ)縮。同時(shí)延長保壓時(shí)間，補(bǔ)償膠料冷卻收縮，壓實(shí)兩層膠結(jié)合界面，消除界面微縫隙。禁止快速高壓一次性射膠，避免模腔氣流紊亂、局部缺膠、界面結(jié)合空洞。針對(duì)產(chǎn)品邊緣、薄壁包膠位置，單獨(dú)微調(diào)局部射膠參數(shù)，保證整體包覆均勻、粘結(jié)牢固。

總結(jié)

雙色包膠產(chǎn)品分層脫粘問題，核心癥結(jié)集中在模具對(duì)位精度、排氣結(jié)構(gòu)、溫度匹配、射膠保壓參數(shù)四大環(huán)節(jié)。模具調(diào)試過程中，并非單一參數(shù)調(diào)整即可解決問題，需要結(jié)合模具機(jī)械結(jié)構(gòu)與成型工藝協(xié)同優(yōu)化。精準(zhǔn)的合模對(duì)位消除裝配間隙缺陷，通暢的排氣系統(tǒng)杜絕夾層積氣，匹配的模溫參數(shù)保障兩層材質(zhì)融合粘結(jié)，合理的射膠保壓參數(shù)提升包膠密實(shí)度。嚴(yán)格落實(shí)以上模具調(diào)整要點(diǎn)，可從根源大幅降低雙色包膠分層、脫粘、鼓包不良率，穩(wěn)定產(chǎn)品成型質(zhì)量，提升雙色包膠產(chǎn)品的結(jié)構(gòu)強(qiáng)度與使用壽命，滿足批量標(biāo)準(zhǔn)化生產(chǎn)要求。
