微發泡注塑依靠熔體內部氣體成核、膨脹完成產品成型，型腔內部會大量析出氣體，包含物理發泡劑分解氣體、原料析出揮發物以及模腔原有空氣。常規注塑模具自帶的排氣槽截面尺寸無法匹配微發泡排氣需求，排氣不暢會直接造成產品表面鼓包、銀紋、泡孔不均勻、燒焦、充填不足等缺陷。單純放大局部排氣槽深度容易出現溢料披鋒，不能直接照搬普通注塑的改造邏輯，排氣槽擴容改造需要結合產品壁厚、澆口位置、料流走向、發泡倍率綜合開展，兼顧排氣能力與封膠防溢料，實現模具適配微發泡生產條件。

一、原有排氣系統現狀評估，確定擴容改造點位

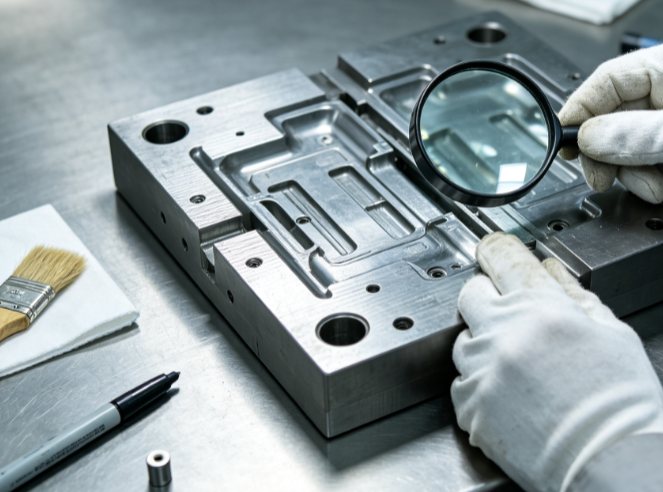

改造前先對整套模具原始排氣做完整評估，不可直接全部加大排氣尺寸。首先梳理料流末端、熔接痕位置、產品厚壁區域，這些位置氣體最容易聚集，是優先擴容點位；澆口附近不適合大幅度擴容，澆口位置熔體壓力高，槽體過深極易出現披鋒。仔細檢查原有排氣槽是否存在堵塞、拋光過度導致槽口閉合、排氣長度不足、排氣槽通向封閉空腔的情況，很多模具前期排氣設計理論尺寸合格，經過多次研配拋光之后實際深度已經變小，排氣能力大幅下降。多腔模具需要逐個型腔檢查，避免個別型腔排氣槽磨損堵塞，出現各型腔發泡效果不一致。同時結合試模缺陷位置反向定位氣體堆積區域，鼓包、燒焦、銀紋對應的位置作為重點改造對象，非積氣區域保持原有排氣規格，防止無意義擴容帶來大量披鋒問題。

二、排氣槽深度、寬度分級擴容參數管控

微發泡排氣槽不能統一設置同一個深度，采用分級排氣結構，靠近型腔第一段排氣槽深度為核心管控區域，普通未添加填料塑膠微發泡，第一級排氣深度 0.03?0.05mm，添加玻纖、礦物填料材料調整至 0.025?0.04mm，深度超過上限會持續產生披鋒。第一級排氣有效控制長度設置 1.5?2.5mm，之后設置二級泄壓槽，二級槽深度放大至 0.10?0.15mm，二級槽主要承擔氣體快速疏導，不直接接觸型腔，深度加大不會產生溢料風險。排氣槽寬度優先拓寬，相比單純增加深度，加寬排氣更加安全，料流末端排氣槽寬度可提升至 8?15mm，狹長產品分段開設多條排氣，避免單條排氣過窄氣體排放不及。針對高發泡倍率產品，在熔接痕位置增加輔助排氣，局部增設排氣鑲件，便于后期維護打磨；不允許直接把分型面全部銑深，大面積降低分型面封膠高度，會造成整圈持續溢料，破壞模具封膠可靠性。

三、排氣布局結構優化改造

氣體需要最短路徑排出模腔，排氣槽走向盡量垂直料流末端，減少氣體繞行距離。原有排氣槽如果拐彎過多、路徑迂回，優先改造流線路徑，減少拐角，拐角位置增加圓角，降低氣體流動阻力。模具內部排氣不可以設計盲槽，所有排氣槽必須貫通到模具外側，保證氣體能夠直接排到大氣，槽體后端不可以被壓板、螺絲遮擋。對于滑塊、行位、斜頂位置的積氣，不能只依靠分型面排氣，需要在滑動零件本體開設獨立排氣，滑動面排氣同樣執行分級結構，第一級嚴格控制深度，防止運動位置出現卡料披鋒。深筋、骨位區域是氣體容易困氣的位置，原有排氣很難覆蓋，改造優先做鑲件化處理，利用鑲件配合縫隙輔助排氣，同時在鑲件尾部增設排氣通道，改善深筋位置泡孔不均和燒焦缺陷。熱流道微發泡模具，澆口周邊不能開設過深排氣，重點把排氣布置在料流最遠末端，防止熔體直接沖入排氣槽。

四、排氣鑲件優化與易維護改造方案

量產模具反復生產，排氣槽容易被發泡析出物、脫模劑殘留、塑膠碎屑堆積堵塞，頻繁打磨會改變排氣槽深度，造成尺寸持續變大，出現時而缺氣、時而披鋒波動。改造過程中將重點排氣區域改為可拆卸排氣鑲件結構，鑲件單獨加工分級排氣槽，堵塞之后可以直接拆下打磨或者替換，不需要直接修模本體，保障排氣尺寸長期穩定。鑲件裝配平面保證良好貼合，不能出現額外縫隙造成多余披鋒。不建議采用燒結透氣鋼大面積鑲嵌，透氣鋼容易被發泡助劑、塑膠粉塵快速堵塞，維護成本很高，只適合小面積局部輔助排氣。改造完成之后做好尺寸記錄，每條排氣槽的一級深度、寬度、長度全部登記，后續修模打磨作為參考基準，避免過度研磨。

五、改造后試模驗證與風險調整

排氣改造完成不能直接滿倍率試產，采用梯度發泡倍率逐步驗證，先低倍率試模觀察產品缺陷變化，確認困氣缺陷改善情況，再逐步提升發泡倍率。觀察分型面、排氣口是否出現披鋒，若出現披鋒優先減小第一級排氣深度，而不是收窄排氣寬度；依舊存在困氣優先增加排氣槽數量和寬度，不盲目加大深度。如果改造之后熔接位置仍然存在輕微缺陷，可以適度調整注塑工藝輔助配合，不能依靠工藝彌補模具排氣先天不足。生產過程建立點檢機制，定時清理排氣槽積料，防止堵塞造成缺陷反復。

總結

微發泡注塑模具排氣槽擴容改造，不等于簡單把排氣槽全部加深加寬，盲目加大深度會帶來持續性披鋒，增加模具維護負擔。改造工作以現場缺陷評估為基礎，優先針對料流末端、熔接痕、骨位厚壁困氣點位，采用分級排氣結構，嚴格管控一級排氣深度，以拓寬排氣寬度、增加排氣數量作為主要改善手段，優化排氣路徑，重點位置采用可拆卸排氣鑲件提升維護便利性。改造后開展梯度試模驗證，平衡排氣能力和防溢料，模具硬件改善為主、工藝為輔，能夠有效解決微發泡困氣、燒焦、泡孔不均等典型不良，保障微發泡產品穩定量產。
