熱流道系統在精密注塑生產當中，澆口拉絲和漏料屬于高頻缺陷，兩類問題大多不是單一因素造成，模具加工公差、熱流道配件配合精度、裝配間隙、溫控參數都會直接影響最終狀態。很多現場調試只依靠調機改善表面現象，忽略公差層面的根源管控，生產過程就會反復出現不良，造成產品報廢、停機維修，嚴重影響量產穩定性。做好澆口部位各項公差的標準化管控，能夠從模具硬件層面降低拉絲、漏料發生概率，減少對注塑工藝的過度依賴。

一、澆口嘴頭與澆口套配合公差管控

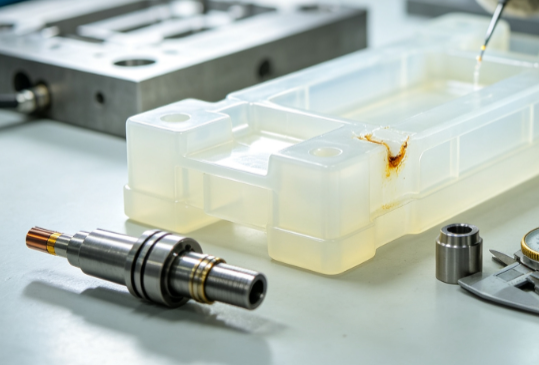

澆口嘴頭和澆口套之間的配合間隙是控制漏料最核心的尺寸，間隙過大，熔融塑膠會順著縫隙向外溢出，形成澆口周邊漏料積碳；間隙過小，受熱膨脹之后嘴頭和澆口套發生抱死，出現磨損、卡滯，同樣會造成密封失效。常溫狀態下兩者徑向配合間隙需要控制在 0.008?0.015mm 區間，針對 PA、PBT 這類流動性很強的改性材料，間隙取下限 0.008?0.012mm，PC、ABS 等中等流動性材料可采用 0.010?0.015mm。加工時要保證澆口套內孔同軸度小于 0.005mm，嘴頭外圓的圓度控制在 0.003mm 以內，杜絕橢圓加工帶來的局部間隙偏大。軸向配合平面同樣不能忽視，嘴頭端面和澆口套接觸面平面度要求 0.002mm，裝配完成之后需要保證完整貼合，不能出現局部翹邊，平面出現劃痕、磕碰必須重新研磨，微小縫隙在高溫高壓下都會被塑膠侵入，逐步發展成漏料。裝配過程禁止暴力敲打嘴頭，防止配合面形變，破壞原有加工公差。

二、澆口封膠面及澆口孔徑公差管控對拉絲的影響

澆口孔徑尺寸、封膠錐面角度、同心度直接決定澆口斷料效果，是改善澆口拉絲的關鍵硬件條件。澆口孔徑常規公差控制在 ±0.02mm，孔徑偏大，澆口位置熔體冷卻速度變慢，開模時塑膠不容易斷裂，極易產生拉絲；孔徑過小又會造成澆口容易凍結，出現短射。澆口錐面常用角度為 15?30°，錐面表面粗糙度需要達到 Ra0.4 以內，粗糙的表面會粘附熔融塑膠，每次開模拉扯就形成拉絲殘留。嘴頭澆口尖端和模具澆口孔必須保證高同心，同軸度偏差不可以超過 0.01mm，偏心會造成局部料流滯留，冷卻不均勻，每次開模有部分塑膠粘連在澆口表面，反復出現拉絲。加工之后做好去毛刺，不允許錐面、孔口存在微小刀紋，刀紋縫隙堆積塑膠受熱碳化，還會衍生黑點不良。同時嚴格管控澆口厚度，澆口區域模具鋼厚度不宜過厚，保證澆口位置快速冷卻，輔助斷料，減少拉絲概率。

三、熱流道裝配預壓公差與熱膨脹補償管控

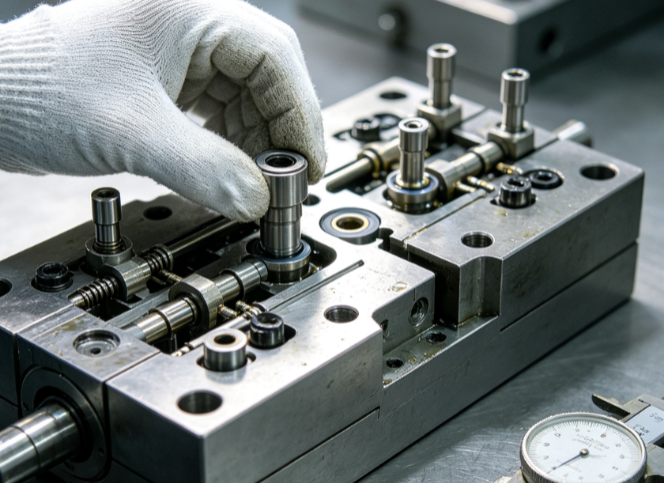

熱流道工作狀態處于高溫環境，所有金屬部件受熱都會發生膨脹，預壓量不合理是現場經常忽略的漏料誘因。澆口嘴頭軸向預壓量需要按照熱流道實際工作溫度計算，常規預壓設置 0.20?0.35mm，預壓不足，升溫之后熱膨脹無法實現有效密封，高壓熔料從配合縫隙滲漏；預壓過大，嘴頭承受過大擠壓應力，發生形變，配合間隙被破壞，同樣引發漏料，還會加速嘴頭、澆口套磨損。多嘴頭熱流道每一個澆口嘴頭預壓量要保證均勻，不能出現部分嘴頭壓緊、部分嘴頭預壓不足。流道板與噴嘴之間的密封面平面度控制 0.003mm，密封環厚度公差 ±0.01mm，密封環壓縮量控制在 0.15?0.25mm。模具完成裝配，初次升溫之前核對所有預壓數據，升溫到生產溫度保溫兩小時，再次復核預壓狀態，高溫下確認沒有縫隙，再進行試模。生產過程中模具反復冷熱循環，螺栓會出現輕微松動，定期復查鎖緊扭矩，防止預壓量發生偏移。

四、配件互換公差管控減少批量不良風險

熱流道易損件更換之后，尺寸公差不匹配，是很多量產模具維修之后立刻出現拉絲漏料的主要原因。采購或者研磨替換嘴頭、澆口套，不能只看外觀，必須逐項復測徑向間隙、平面度、同軸度。同型號配件也要做好尺寸篩選，不要直接隨意互換。嘴頭尖端磨損之后，簡單拋光不能無限制修磨，每次修磨控制去除量不大于 0.03mm，過度修磨會改變軸向位置，封膠錐面配合位置偏移，密封狀態失效。維修記錄做好登記，記錄每次配件更換之后實測公差數據，便于后續問題追溯。

總結

澆口拉絲、漏料不能完全依靠注塑調機來解決，公差管控屬于硬件基礎，嘴頭與澆口套徑向間隙、封膠面平面度同軸度、軸向預壓、配件互換公差相互關聯，任意一項超差，都會放大缺陷風險。日常模具加工階段落實尺寸管控，裝配階段做好預壓校驗，維修換件之后復測關鍵公差，可以大幅降低澆口拉絲漏料出現頻次。工藝調整只能作為輔助手段，硬件公差合格的前提下，工藝參數才可以穩定發揮作用，實現長期穩定生產。
